अंतर एकल परीक्षण के लिए परीक्षण आरएफ केबल का चरण या देरी मिलान

विभेदक सिग्नल परीक्षण में, परीक्षण आरएफ केबलों के चरण या देरी से मिलान की आवश्यकता मुख्य रूप से अंतर संकेतों के संचरण विशेषताओं और परीक्षण परिदृश्य की सटीकता आवश्यकताओं द्वारा निर्धारित की जाती है। इसे निम्नलिखित प्रमुख दृष्टिकोणों से समझा जा सकता है:

1। अंतर संकेतों की आवश्यक विशेषता की सुरक्षा - हस्तक्षेप रद्द करने के लिए नींव

विभेदक संकेतों का मुख्य लाभ रिसीवर पर "अंतर गणना" के माध्यम से सामान्य-मोड हस्तक्षेप (जैसे विद्युत चुम्बकीय हस्तक्षेप और शोर) को रद्द करने की उनकी क्षमता में निहित है, इस तथ्य पर भरोसा करते हुए कि "दो पंक्तियों पर संकेतों में समान आयाम और विपरीत ध्रुवीयता है।" यदि चरण में कोई बेमेल है या दो केबलों के बीच देरी है, तो यह ए का कारण होगासमय अंतर या चरण अंतररिसीवर पर पहुंचने वाले दो संकेतों के बीच, "समान आयाम और विपरीत ध्रुवीयता" के तुल्यकालिक संबंध को बाधित करते हैं। ऐसे मामलों में, हस्तक्षेप को प्रभावी ढंग से रद्द नहीं किया जा सकता है और यहां तक कि अंतर को भी बढ़ाया जा सकता है, सीधे अंतर संकेतों के अवरोध-विरोधी क्षमता को कम करके।

2। परीक्षण सटीकता सुनिश्चित करने के लिए सिग्नल विरूपण से बचना

विभेदक संकेतों का संचरण दो पंक्तियों के "समरूपता" पर निर्भर करता है:

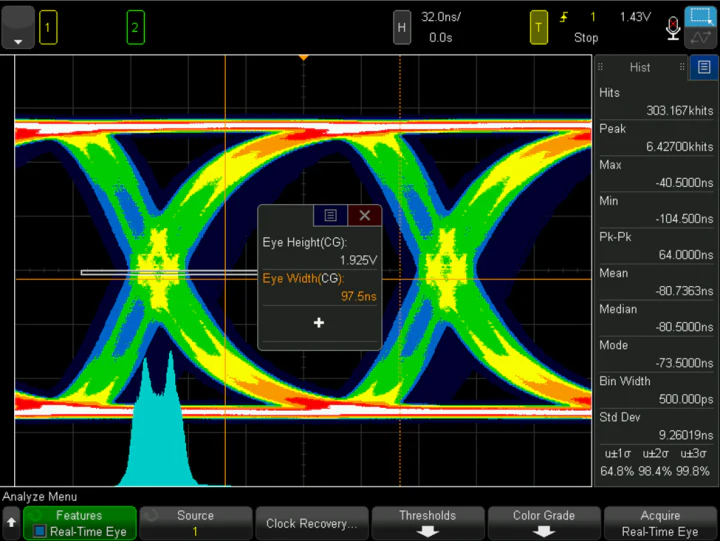

एक देरी बेमेल के कारण दो संकेतों को रिसीवर पर अतुल्यकालिक रूप से पहुंचने का कारण होगा, जिससे अव्यवस्थित तरंग ओवरलैप (जैसे, बढ़ते और गिरने वाले किनारों के बीच मिसलिग्न्मेंट) और परिणामस्वरूप होता हैतरंग विरूपण;

एक चरण बेमेल (विशेष रूप से उच्च-आवृत्ति वाले आरएफ परिदृश्यों में) संकेतों के चरण संबंध को डिज़ाइन किए गए अपेक्षाओं से विचलित करने के लिए, संकेतों के समय तर्क को बाधित करने का कारण बनेगा।
ये विकृतियां सीधे परीक्षण के परिणामों की प्रामाणिकता को प्रभावित करेंगी, जिससे सिग्नल गुणवत्ता और ट्रांसमिशन प्रदर्शन के बारे में गलतफहमी होगी।

3। उच्च गति सिग्नल परिदृश्यों के अनुकूल होने के लिए समय की त्रुटियों को रोकना

हाई-स्पीड डिफरेंशियल सिग्नल ट्रांसमिशन (जैसे कि USB, PCIE, HDMI, आदि) में, सिग्नल की अवधि बेहद कम है (नैनोसेकंड या यहां तक कि पिकोसेकंड स्तर)। यहां तक कि एक छोटे देरी या चरण विचलन (जैसे, कुछ पिकोसेकंड का देरी अंतर) सिग्नल के "सेटअप समय" या "समय पकड़" से अधिक हो सकता है, जिससे हो सकता हैसमय -समय पर त्रुटियां। यह रिसीवर पर डेटा लॉजिक (0 और 1) के बीच भ्रम की स्थिति को बढ़ावा देगा, बिट त्रुटि दर में वृद्धि, या यहां तक कि सिस्टम संचार विफलता का कारण होगा। सिग्नल ट्रांसमिशन में एक "इंटरमीडिएट लिंक" के रूप में, परीक्षण केबलों का मिलान प्रदर्शन सीधे निर्धारित करता है कि क्या अतिरिक्त समय विचलन पेश किए जाएंगे, जो उच्च गति प्रणाली के प्रदर्शन के सटीक मूल्यांकन को प्रभावित करता है।

4। सिग्नल अखंडता को बनाए रखना और माध्यमिक हस्तक्षेप को कम करना

बेमेल चरण या देरी वाले केबल ट्रांसमिशन लाइन की प्रतिबाधा निरंतरता को बाधित करेंगे, जिससेसंकेत प्रतिबिंबऔरक्रॉसस्टॉक:

प्रतिबिंब सिग्नल सुपरपोजिशन और दोलन को जन्म देगा, जिसके परिणामस्वरूप ओवरशूट और अंडरस्कॉट जैसे तरंग विकृतियां होती हैं;

क्रॉसस्टॉक दो सिग्नल लाइनों के बीच अनावश्यक विद्युत चुम्बकीय युग्मन का कारण होगा, आगे संकेतों के साथ हस्तक्षेप करेगा।
दूसरी ओर, मिलान किए गए केबल, इन मुद्दों को कम कर सकते हैं, ट्रांसमीटर से रिसीवर तक सिग्नल की "अखंडता" सुनिश्चित कर सकते हैं और सिस्टम की वास्तविक स्थिति के साथ अधिक सुसंगत परीक्षण परिणाम बना सकते हैं।

सारांश में, चरण या देरी मिलान विभेदक सिग्नल परीक्षण की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए एक मुख्य शर्त है। विशेष रूप से उच्च-आवृत्ति और उच्च गति वाले परिदृश्यों में, इसका प्रभाव सीधे परीक्षण निष्कर्षों की वैधता और सिस्टम प्रदर्शन मूल्यांकन की सटीकता से संबंधित है।
