अर्ध-कठोर और अर्ध-लचीले केबलों के बीच क्या अंतर है?



अर्ध-कठोर और अर्ध-लचीनी केबलों के बीच तुलना

दोनों अर्ध-कठोर और अर्ध-लचीले केबलों का उपयोग उच्च और निम्न-आवृत्ति संचार परिदृश्यों में व्यापक रूप से किया जाता है, लेकिन वे संरचना, लचीलेपन, प्रदर्शन और अनुप्रयोग परिदृश्यों में महत्वपूर्ण रूप से भिन्न होते हैं . नीचे एक विस्तृत तुलना है:



1. संरचनात्मक डिजाइन

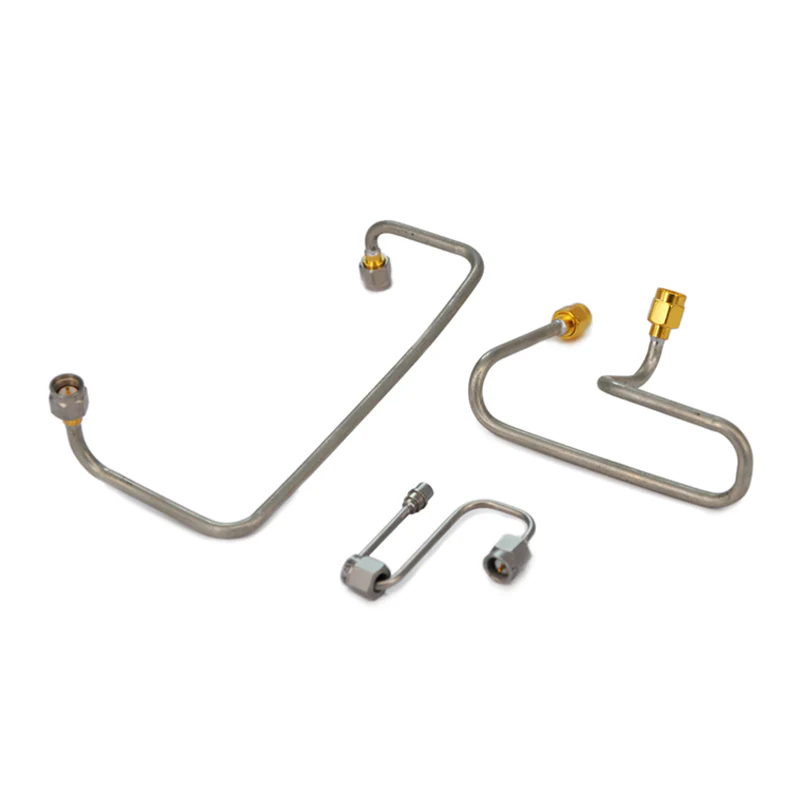

अर्ध-कठोर केबल
बाहरी कंडक्टर एक निश्चित व्यास के साथ एक ठोस, गैर-बेंडेबल सामग्री (आमतौर पर तांबे) से बना होता है; आंतरिक कंडक्टर को एक ढांकता हुआ सामग्री (e . g ., ptfe) . द्वारा समर्थित किया जाता है
एक बार गठित होने के बाद, यह एक निश्चित आकृति को बनाए रखता है और विशेष उपकरणों . के बिना आसानी से मुड़ा हुआ या फिर से तैयार नहीं किया जा सकता है

अर्ध-चंचल केबल
बाहरी कंडक्टर में एक लट वाली संरचना होती है, जिसमें पूरे लट की परत टिन्ड होती है, जो अर्ध-रिगिड केबल्स के ठोस बाहरी कंडक्टर की तुलना में अधिक विकृत हो जाती है . आंतरिक कंडक्टर को एक ढांकता हुआ सामग्री द्वारा भी समर्थित किया जाता है, लेकिन लटके हुए ढांचे को हाथ या साधारण उपकरणों द्वारा दोहराया और आकार देने की अनुमति मिलती है {2} {



2. लचीलापन तुलना

अर्ध-कठोर केबल
उनके पास उच्च कठोरता है, गठन के बाद अपने आकार को बनाए रखना और झुकने के लिए मजबूत प्रतिरोध का प्रदर्शन {{०}} के लिए मजबूर करना पेशेवर उपकरणों के बिना झुकना बाहरी कंडक्टर को नुकसान पहुंचा सकता है, जिससे प्रदर्शन गिरावट . के लिए अग्रणी है

अर्ध-चंचल केबल
वे मध्यम लचीलेपन की पेशकश करते हैं, स्थायी क्षति के बिना बार -बार झुकने, कोलिंग, या बाधाओं के आसपास रूट करने की अनुमति देते हैं . उनके लचीलेपन को कठोर और पूरी तरह से लचीले केबलों के बीच निहित है .



3. विद्युत प्रदर्शन पैरामीटर

पैरामीटर	अर्ध-कठोर केबल	अर्ध-चंचल केबल
प्रतिबाधा स्थिरता	उत्कृष्ट - फिक्स्ड ज्यामिति सभी आवृत्तियों . में लगातार प्रतिबाधा सुनिश्चित करता है	अच्छा लेकिन अर्ध -कठोर से हीन - लट वाले बाहरी कंडक्टर अत्यधिक उच्च आवृत्तियों पर मामूली प्रतिबाधा में उतार -चढ़ाव का कारण बन सकते हैं .
नुकसान	कम सम्मिलन हानि, विशेष रूप से माइक्रोवेव बैंड में (100+ ghz तक), ठोस बाहरी कंडक्टर की चिकनी सतह के कारण .	अर्ध-कठोर की तुलना में उच्च सम्मिलन हानि, विशेष रूप से उच्च आवृत्तियों पर, छोटे अंतराल और सतह की अनियमितताओं के कारण लटके हुए बाहरी कंडक्टर . में
परिरक्षण प्रभावशीलता	उत्कृष्ट (आमतौर पर> 100 डीबी) . ठोस बाहरी कंडक्टर प्रभावी रूप से ईएमआई और आरएफआई . को अवरुद्ध करता है	अच्छा (आमतौर पर 80 db) लेकिन अर्ध-कठोर . से कम लट कंडक्टर में अंतराल मामूली ईएमआई रिसाव . का कारण हो सकता है
बिजली से निपटने की क्षमता	उच्चतर - ठोस कंडक्टरों में कुशल गर्मी अपव्यय होता है, उच्च -शक्ति परिदृश्यों के लिए उपयुक्त .	कम - लट कंडक्टरों की खराब तापीय चालकता बिजली की क्षमता को सीमित करती है .



4. आवेदन परिदृश्य

अर्ध-कठोर केबल
उच्च आवृत्ति के लिए उपयुक्त, उच्च-सटीक परिदृश्यों को सख्त स्थिरता और कम हानि की आवश्यकता होती है, जैसे:

एयरोस्पेस और डिफेंस सिस्टम (रडार, सैटेलाइट कम्युनिकेशन);

माइक्रोवेव परीक्षण उपकरण (वेक्टर नेटवर्क एनालाइज़र, सिग्नल जनरेटर);

चिकित्सा उपकरण (एमआरआई मशीनें, माइक्रोवेव थेरेपी सिस्टम);

निश्चित लंबाई के साथ स्थायी प्रतिष्ठान (e . g ., बेस स्टेशन एंटीना फीडर) .

अर्ध-चंचल केबल
अच्छे प्रदर्शन के साथ मध्यम लचीलेपन की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त, जैसे कि:

पोर्टेबल टेस्ट सेटअप (e . g ., उपकरणों और duts के बीच संबंध);

इनडोर आरएफ सिस्टम (वाईफाई राउटर, सेलुलर सिग्नल बूस्टर);

कभी -कभी पुनर्संरचना की आवश्यकता वाले परिदृश्य (e . g ., प्रयोगशाला प्रोटोटाइप विकास);

आरएफ स्विच मैट्रिसेस में आंतरिक कनेक्शन .

सारांश

उच्च-प्रदर्शन में अर्ध-कठोर केबल एक्सेल, फिक्स्ड-इंस्टॉलेशन परिदृश्यों में, बेहतर स्थिरता और कम नुकसान की पेशकश करते हैं . अर्ध-लचीनी केबल, दूसरी ओर, अच्छे प्रदर्शन, संतुलन कार्यक्षमता और प्रयोज्य . के साथ मध्यम लचीलेपन की आवश्यकता वाले परिदृश्यों में अधिक लाभप्रद हैं।



पूरक नोट: लागत और रखरखाव अंतर

अर्ध-कठोर केबल:
ठोस कॉपर बाहरी कंडक्टर के कारण उच्च विनिर्माण लागत और गठन के लिए विशेष उपकरणों की आवश्यकता . स्थापना और रखरखाव अधिक जटिल हैं (पेशेवर ऑपरेटरों की आवश्यकता है) . हालांकि, उनके स्थिर प्रदर्शन, उम्र बढ़ने के लिए प्रतिरोध, और कम दीर्घकालिक लागतों में पहनने के लिए, उन्हें सख्त विश्वसनीयता आवश्यकताओं के लिए उपयुक्त बना दिया गया है {{3} {3}

अर्ध-चंचल केबल:
लट वाले बाहरी कंडक्टरों के लिए सरल उत्पादन प्रक्रियाओं के कारण कम लागत और विशेष रूप से उपकरणों . के लिए कोई आवश्यकता नहीं है, इसके अलावा, उनकी मैनुअल बेंडेबिलिटी रखरखाव और पुन: संयोजन लागत को कम करती है, जिससे उन्हें लगातार समायोजन की आवश्यकता होती है या बजट बाधाओं के साथ .} .



विस्तार: पूरी तरह से लचीले केबलों के साथ संक्षिप्त तुलना

"अर्ध-लचीनी" स्थिति को बेहतर ढंग से समझने के लिए, पूरी तरह से लचीले केबलों के साथ एक संक्षिप्त तुलना उपयोगी है:
पूरी तरह से लचीली केबलों में बाहरी कंडक्टर होते हैं जो आम तौर पर ठीक तांबे के स्ट्रैंड्स (बहुत कम या कोई टिनिंग के साथ) से लटके होते हैं, झुकने या यहां तक कि . को झुकने या गाँठ के लिए अत्यधिक लचीलेपन की पेशकश करते हैं, हालांकि, उनके विद्युत प्रदर्शन (e . g ., कम से कम, sumblent, shileding stabiltion, shileding stabilt उच्च लचीलेपन की जरूरतों के साथ (e . g ., हेडफोन तारों, छोटे उपकरणों में आंतरिक कनेक्शन) .
अर्ध-लचीले केबल लचीलेपन और प्रदर्शन के बीच एक संतुलन बनाते हैं, अर्ध-कठोर (उच्च प्रदर्शन लेकिन गैर-समायोज्य) और पूरी तरह से लचीले (उच्च लचीलेपन लेकिन कमजोर प्रदर्शन) केबलों के बीच अंतर को भरते हैं .
