आरएफ सर्कुलेटर और आरएफ आइसोलेटर के बीच अंतर और कनेक्शन

ऑपरेशन का सिद्धांत:

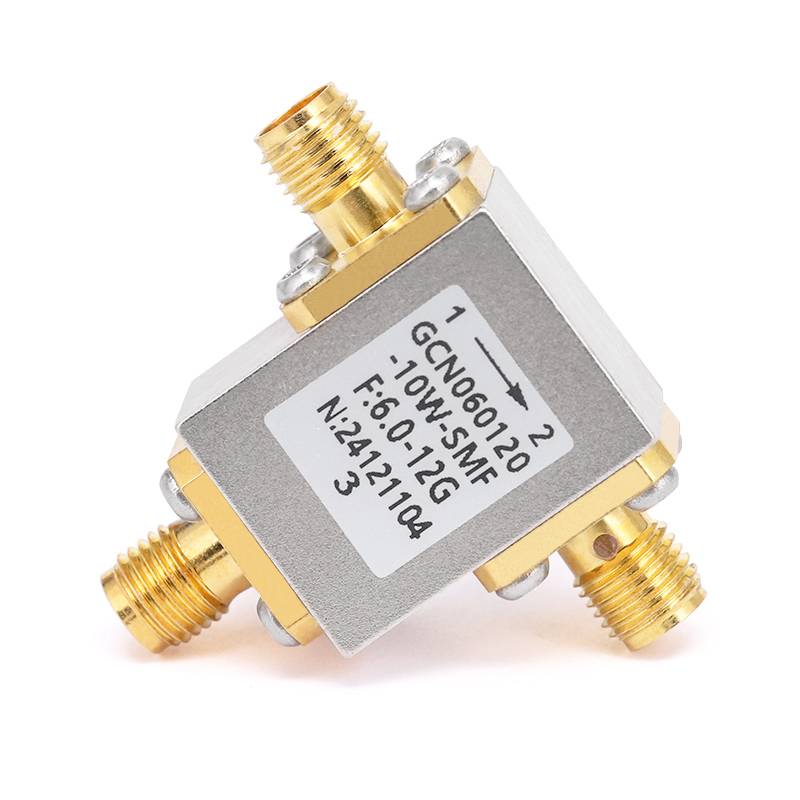

आरएफ सर्कुलेटर:

एक सर्कुलेटर एक तीन-पोर्ट (या अधिक) डिवाइस है जो पोर्ट्स . के बीच एक विशिष्ट दिशा में RF सिग्नल को निर्देशित करता है

सर्कुलेटर चुंबकीय सामग्री के nonlinear प्रभावों के आधार पर काम करता है . यह आमतौर पर एक घूर्णन गैर-रैखिक सामग्री के साथ होता है जो एक चुंबकीय क्षेत्र . को तीन-पोर्ट सर्कुलेटर में होता है, पोर्ट 1 से सिग्नल पोर्ट 2 पर जाता है, पोर्ट 2 का सिग्नल पोर्ट 3 पर जाता है, और पोर्ट 3 के सिग्नल को पोर्ट 3 पर वापस भेज दिया जाता है।

आरएफ आइसोलेटर:

एक आइसोलेटर आमतौर पर एक दो-पोर्ट डिवाइस होता है जो सिग्नल को एक पोर्ट से दूसरे में प्रवाहित करने की अनुमति देता है, जबकि किसी भी सिग्नल को मूल स्रोत . पर लौटने से रोकता है

सर्कुलेटर के समान, एक आइसोलेटर अपने संचालन के लिए चुंबकीय सामग्री का उपयोग करता है, लेकिन इसमें केवल दो पोर्ट हैं . आइसोलेटर रिवर्स सिग्नल प्रवाह को रोकता है, स्रोत को किसी भी परावर्तित संकेतों से अलग करता है जो क्षति या हस्तक्षेप का कारण बन सकता है .}



मुख्य परिचालन सिद्धांत: चुंबकीय सामग्री

दोनों डिवाइस लीवरेज करते हैंफेरोमैग्नेटिक सामग्री(E . g ., फेराइट) एक स्थिर चुंबकीय क्षेत्र के तहत . चुंबकीय क्षेत्र प्रेरित करता हैगैर-प्राप्त प्रसारआरएफ संकेतों में से, अर्थ सिग्नल व्यवहार भिन्न होता है जब आगे की यात्रा . पिछड़े .} यह गैर-प्राप्ति सक्षम करता है:

पोर्ट्स . के बीच क्रमिक रूप से संकेतों को मार्ग के लिए सर्कुलेटर

रिवर्स सिग्नल को दबाने के लिए आइसोलेटर्स (रिवर्स दिशा में उच्च क्षीणन, आगे की दिशा में कम हानि) .



व्यावहारिक अनुप्रयोग: वास्तविक दुनिया के उपयोग के मामले

परिसंचारी:

रडार सिस्टम में, वे अलग -अलग प्रेषित और प्राप्त सिग्नल प्राप्त करते हैं (ट्रांसमीटर → एंटीना → बिना किसी हस्तक्षेप के रिसीवर) .

संचार नेटवर्क में, वे एक एकल चैनल (e . g ., अपलिंक/डाउनलिंक सिग्नल को विभाजित करने के लिए एक एकल चैनल (e .} g . पर द्विदिश सिग्नल प्रवाह को सक्षम करते हैं।

आइसोलेटरों:

बेमेल लोड (e . g ., अलग -अलग प्रतिबाधा के साथ एंटेना) . से प्रतिबिंबित शक्ति को अवरुद्ध करके RF एम्पलीफायरों की रक्षा करें।

लोड रिफ्लेक्शन . के कारण होने वाली आवृत्ति खींचने को रोककर थरथरानवाला को स्थिर करें



.
