जांच अंशांकन किट: तैयारी से रखरखाव तक एक विस्तृत गाइड

जांच अंशांकन किट उच्च-आवृत्ति वाले इलेक्ट्रॉनिक परीक्षण (जैसे कि आरएफ, माइक्रोवेव, मिलीमीटर-वेव, और टेरेहर्ट्ज़ एप्लिकेशन) में महत्वपूर्ण उपकरण हैं . वे परीक्षण जांच, केबल, और कनेक्टर्स . द्वारा पेश किए गए व्यवस्थित त्रुटियों को समाप्त कर देते हैं। एस-पैरामीटर, और सम्मिलन हानि . नीचे एक व्यापक मार्गदर्शिका है जो तैयारी से लेकर रखरखाव तक सब कुछ कवर करती है .

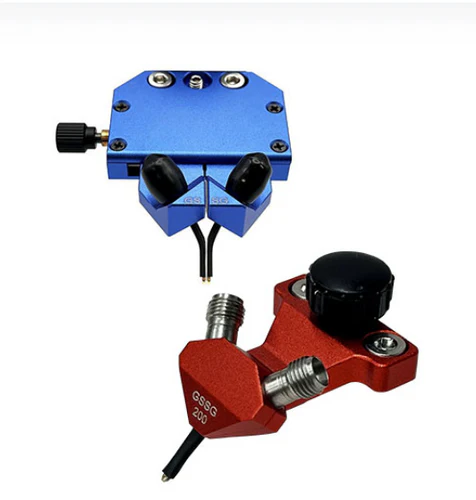

1. जांच अंशांकन किट की भूमिका को समझना

जांच अंशांकन किट में सटीक-इंजीनियर मानकों (e . g ., शॉर्ट, ओपन, लोड, थ्रू, परावर्तक, और ट्रांसमिशन लाइन मानकों) शामिल हैं, जो जांच-आधारित परीक्षण प्रणालियों में त्रुटियों को चिह्नित करने और सही करने के लिए डिज़ाइन किए गए हैं . इन त्रुटियों में शामिल हैं:



प्रतिबिंब त्रुटियां: जांच, केबल, या कनेक्टर्स में प्रतिबाधा बेमेल के कारण .}

संचरण त्रुटियां: सिग्नल पथ में attenuation या चरण शिफ्ट .

संपर्क संबंधी त्रुटियां: जांच और DUTs या अंशांकन मानकों के बीच खराब विद्युत संपर्क .



इन ज्ञात मानकों को मापने से, परीक्षण प्रणाली (e . g ., वेक्टर नेटवर्क एनालाइज़र, VNAs) एक त्रुटि मॉडल की गणना करें, जो तब बाद के DUT मापों को सही करने के लिए उपयोग किया जाता है .}}}

2. सटीक अंशांकन के लिए नींव रखना

2.1 परीक्षण वातावरण को नियंत्रित करना

तापमान और आर्द्रता: एक स्थिर वातावरण में अंशांकन करें (आमतौर पर 23 डिग्री {2 डिग्री 45-55% सापेक्ष आर्द्रता के साथ) . तापमान में उतार -चढ़ाव सामग्री के विस्तार या संकुचन का कारण बनता है, जांच और मानकों के विद्युत गुणों को बदलना .}

स्वच्छता: जांच युक्तियों या अंशांकन मानकों पर एक धूल-मुक्त क्षेत्र . संदूषक (धूल, तेल, प्रवाह अवशेष) में काम करें विद्युत संपर्क गुणवत्ता को कम करें और माप शोर . का परिचय दें

2.2 निरीक्षण उपकरण

जांच: शारीरिक क्षति के लिए जाँच करें (e . g ., बेंट टिप्स, पहने हुए संपर्क) या संदूषण . स्वच्छ युक्तियाँ धीरे से संपीड़ित हवा या लिंट-फ्री वाइप्स का उपयोग करके आइसोप्रोपिल अल्कोहल .}

केबल और कनेक्टर: किंक या क्षति के लिए समाक्षीय केबलों का निरीक्षण करें; सुनिश्चित करें कि कनेक्टर्स स्वच्छ और ठीक से सिग्नल हानि को रोकने के लिए .} हैं

अंशांकन किट: सत्यापित करें कि मानक अप्रकाशित हैं (e . g ., लोड सतहों पर कोई खरोंच नहीं, थ्रू मानकों में कोई तुला पिन नहीं) .}

2.3 सिस्टम सेट करना

VNA और परीक्षण प्रणाली पर शक्ति कम से कम 30 मिनट पहले अंशांकन से पहले घटकों को थर्मल स्थिरता तक पहुंचने की अनुमति देता है .

सिग्नल रिसाव . को रोकने के लिए तंग (लेकिन अति-कण) कनेक्शन सुनिश्चित करना, केबल के माध्यम से VNA से जांच कनेक्ट करें

3. उपयुक्त अंशांकन विधि का चयन करना

जांच अंशांकन किट कई तरीकों का समर्थन करते हैं, आवृत्ति रेंज, जांच प्रकार (ई . g ., GSG, SG), और DUT ज्यामिति के आधार पर चुने गए:



तरीका	प्रमुख मानक	आवृति सीमा	आदर्श अनुप्रयोग
सोल्ट	शॉर्ट, ओपन, लोड, थ्रू	डीसी -18 गीगाहर्ट्ज	समाक्षीय जांच, प्लानर संरचनाएं (पीसीबी)
टीआरएल	थ्रू, प्रतिबिंबित, लाइन	10 GHz -110 GHz	उच्च-आवृत्ति, गैर-कोक्सिअल संरचनाएं (e . g ., waveguides, microstrips)
लिवर	लाइन, प्रतिबिंब, मैच	1 GHz -40 GHz	संतुलित जांच, असममित संरचनाएं

4. विस्तृत अंशांकन चरण

4.1 बढ़ते अंशांकन मानकों

कैलिब्रेशन किट के सब्सट्रेट (e . g ., alumina, quartz) को एक स्थिर कार्यक्षेत्र में सुरक्षित करें और जांच स्थिति . के साथ इसे संरेखित करें।

4.2 पोजिशनिंग जांच सही ढंग से

अंशांकन मानकों के पैड के साथ जांच युक्तियों को संरेखित करने के लिए एक माइक्रोस्कोप का उपयोग करें (e . g ., छोटे पैड, खुले पैड) .

मानकों या जांच को नुकसान पहुंचाए बिना अच्छा विद्युत संपर्क सुनिश्चित करने के लिए प्रकाश, समान दबाव लागू करें . अत्यधिक दबाव विकृत पैड, जबकि अपर्याप्त दबाव आंतरायिक कनेक्शन का कारण बनता है .}

4.3 VNA के माध्यम से अंशांकन निष्पादित करना

VNA का अंशांकन सॉफ्टवेयर लॉन्च करें और चुनी हुई विधि (E . g ., Solt) . का चयन करें

प्रत्येक मानक को क्रमिक रूप से मापने के लिए संकेतों का पालन करें:

छोटा: एक सैद्धांतिक रूप से एकदम सही (0)) जांच टिप पर प्रतिबिंब को चिह्नित करने के लिए .

खुला: अनंत प्रतिबाधा के साथ एक संरचना (e . g ., एक वायु अंतराल) फ्रिंजिंग फ़ील्ड . को मापने के लिए

भार: सिग्नल लॉस . के लिए कैलिब्रेट करने के लिए एक 50 load लोड

के माध्यम से: ट्रांसमिशन पथों को जांचने के लिए जांच जोड़े के बीच एक सीधा संबंध .

VNA त्रुटि शर्तों की गणना करता है (e . g ., रिफ्लेक्शन ट्रैकिंग, ट्रांसमिशन ट्रैकिंग, अलगाव) और उन्हें वास्तविक समय सुधार . के लिए संग्रहीत करता है।

5. से बचने के लिए सामान्य गलतियाँ

पर्यावरणीय कारकों की उपेक्षा: खराब हवादार या उच्च तापमान वाले वातावरण में कैलिब्रेट करने से थर्मल बहाव . का कारण बनता है

गंदे मानक या जांच: संदूषक परजीवी प्रतिरोधों/कैपेसिटर के रूप में कार्य करते हैं, परिणामों को विकृत करना .

अत्यधिक जांच दबाव: नुकसान की जांच युक्तियाँ और मानक पैड, स्थायी त्रुटियों के लिए अग्रणी .

निष्कर्ष

सख्त तैयारी प्रोटोकॉल का पालन करके, उचित इलेक्ट्रॉनिक परीक्षण . के लिए जांच अंशांकन किट का उचित उपयोग मौलिक है
