पीसीबी बोर्ड संरचना

एक पीसीबी बोर्ड की संरचना में मुख्य रूप से विभिन्न बोर्ड लेयर संरचनाएं शामिल हैं जैसे कि सिंगल-लेयर बोर्ड, डबल-लेयर बोर्ड, और मल्टी-लेयर बोर्ड . निम्नलिखित एक विस्तृत संरचनात्मक विश्लेषण है:

1. सिंगल-लेयर बोर्ड
संरचनात्मक रचना: केवल एक तरफ तांबा पन्नी है, और दूसरी तरफ कोई तांबा पन्नी . घटकों को आमतौर पर तांबे के पन्नी के बिना किनारे पर रखा जाता है, और तांबे की पन्नी के साथ साइड का उपयोग मुख्य रूप से वायरिंग और सोल्डरिंग के लिए किया जाता है .
अनुप्रयोग परिदृश्य: सरल सर्किट के लिए उपयुक्त, जैसे कि इलेक्ट्रॉनिक घड़ियों, खिलौने, आदि . इसकी उत्पादन प्रक्रिया सरल है और लागत कम है, लेकिन इसके कार्य अपेक्षाकृत एकल . हैं

2. डबल-लेयर बोर्ड
सब्सट्रेट सामग्री: आमतौर पर उपयोग किया जाने वाला एक fr -4 है, जो ग्लास फाइबर और एपॉक्सी राल . का मिश्रण है, इसमें अच्छी यांत्रिक शक्ति, इन्सुलेशन और गर्मी प्रतिरोध है, और सर्किट बोर्ड के लिए स्थिर समर्थन प्रदान कर सकता है .}
प्रवाहकीय परत: अर्थात्, तांबा पन्नी, जो सब्सट्रेट के ऊपरी और निचले किनारों पर वितरित की जाती है . विभिन्न सर्किट पैटर्न वर्तमान ट्रांसमिशन के लिए नक़्क़ाशी प्रक्रिया के माध्यम से बनते हैं . कॉपर फ़ॉइल की मोटाई को आवश्यकताओं के अनुसार चुना जा सकता है . पन्नी साधारण सर्किट के लिए उपयुक्त है .
इंसुलेटिंग सामग्री: पीपी (प्रीप्रग) का उपयोग डबल-लेयर बोर्ड . के बीच में इन्सुलेट सामग्री के रूप में किया जाता है। यह अर्ध-इलाज राल और ग्लास फाइबर का मिश्रण है, जो दो परतों को एक साथ मजबूती से बांध सकता है और यह सुनिश्चित कर सकता है कि दो परतों के बीच कोई शॉर्ट सर्किट नहीं है .}
भूतल सुरक्षा सामग्री: सोल्डर मास्क और सिल्कस्क्रीन लेयर सहित . सोल्डर मास्क आम तौर पर हरे, लाल या काली स्याही का उपयोग किया जाता है, जिसका उपयोग तांबे की पन्नी को ऑक्सीकरण और जंग से बचाने के लिए किया जाता है, और सोल्डर को सोल्डरिंग के दौरान अवांछित स्थानों तक बहने से रोकते हैं, केवल पैड को कॉपर के साथ। सिल्कस्क्रीन परत आमतौर पर सफेद स्याही होती है, जिसका उपयोग पाठ या प्रतीकों को प्रिंट करने के लिए किया जाता है जैसे कि पीसीबी बोर्ड पर घटक पदों और मॉडल, विधानसभा और रखरखाव . की सुविधा
अनुप्रयोग परिदृश्य: उत्पादन प्रक्रिया बहु-परत बोर्डों की तुलना में अपेक्षाकृत सरल है . यह मध्यम-जटिलता सर्किट के लिए उपयुक्त है, जैसे कि ऑडियो उपकरण, टीवी सेट, आदि . घटकों को बोर्ड के दोनों पक्षों पर व्यवस्थित किया जा सकता है, और वायरिंग स्पेस सिंगल-लेयर की तुलना में अधिक प्रचुर मात्रा में है।

3. मल्टी-लेयर बोर्ड
सिग्नल लेयर: घटकों और वायरिंग को रखने के लिए उपयोग किया जाता है, यह विभिन्न घटकों को जोड़ने वाली मुख्य परत है, जिसमें शीर्ष परत (शीर्ष परत), निचली परत (नीचे की परत), और कई मध्यवर्ती सिग्नल वायरिंग लेयर्स . शामिल हैं।
पावर लेयर और ग्राउंड लेयर: आमतौर पर मिडिल लेयर में स्थित, पूरे सर्किट बोर्ड . के लिए स्थिर बिजली की आपूर्ति और ग्राउंडिंग प्रदान करने के लिए उपयोग किया जाता है, उदाहरण के लिए, एक चार-परत बोर्ड में, मध्य परत 1 एक "बिजली की आपूर्ति समर्पित चैनल" के रूप में काम कर सकती है, जैसे कि पूरे बोर्ड को पावर करने के लिए। या सिग्नल लाइनों के दूसरे समूह के लिए वायरिंग लेयर के रूप में सेवा करें .
इंसुलेटिंग लेयर: fr -4 या अन्य इंसुलेटिंग सामग्री का उपयोग विभिन्न प्रवाहकीय परतों को अलग करने के लिए किया जाता है, शॉर्ट सर्किट को रोकने, और संकेतों की स्वतंत्रता और स्थिरता सुनिश्चित करें .}

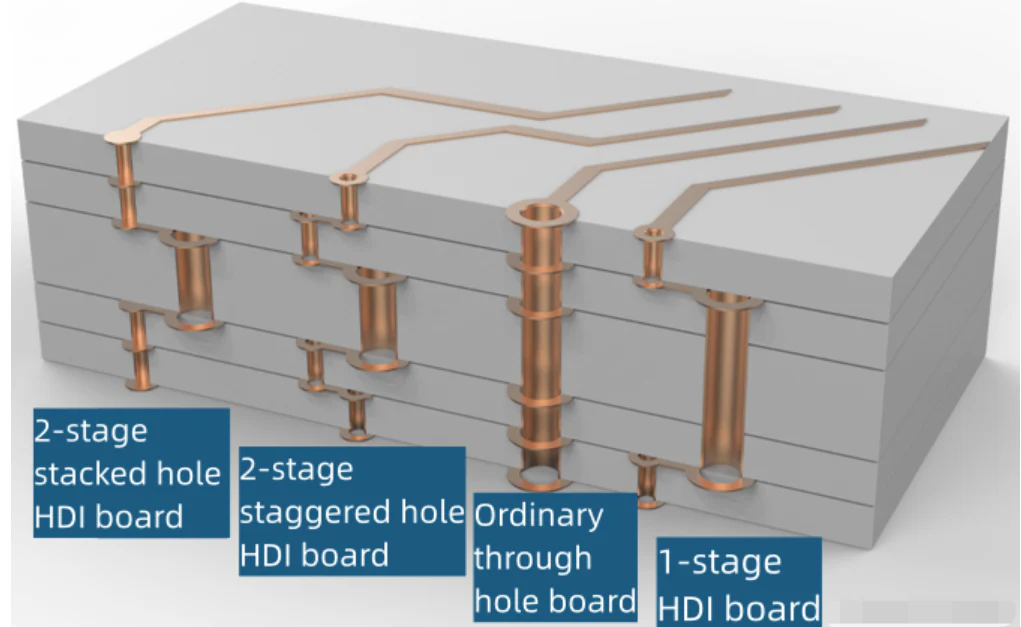

VIAS: छिद्रों के माध्यम से, अंधे छेद, और दफन छेद . के माध्यम से छिद्रों के माध्यम से पूरे बोर्ड के माध्यम से चलते हैं और विभिन्न परतों के सर्किट को जोड़ने और पारंपरिक घटकों को माउंट करने के लिए उपयोग किए जाते हैं; ब्लाइंड होल का उपयोग शीर्ष परत और आंतरिक परतों को जोड़ने के लिए किया जाता है, आमतौर पर उच्च-आवृत्ति सिग्नल ट्रांसमिशन के लिए, जो पथ की लंबाई को कम कर सकता है और सिग्नल ट्रांसमिशन को तेजी से बना सकता है; दफन छेद उच्च-घनत्व बोर्डों में आंतरिक परतों . के बीच विद्युत कनेक्शन के लिए जिम्मेदार हैं, अंधे छेद और दफन छेदों का संयोजन बोर्ड को बहुत मोटा होने से बचने के दौरान अधिक लाइनों को समायोजित कर सकता है .}
भूतल उपचार परत: डबल-लेयर बोर्ड के समान, इसमें एक सोल्डर मास्क और एक सिल्कस्क्रीन लेयर होता है, जो सुरक्षा और पहचान की भूमिका निभाते हैं . इसके अलावा, कुछ उच्च-अंत बहु-परत बोर्ड भी चालकता और क्षरण प्रतिरोध {{4} {
अनुप्रयोग परिदृश्य: उच्च घनत्व, उच्च गति, और उच्च-आवृत्ति वाले जटिल सर्किट के लिए उपयुक्त, जैसे कि कंप्यूटर मदरबोर्ड, मोबाइल फोन मदरबोर्ड, आदि . सर्किट की प्रदर्शन आवश्यकताओं को पूरा करने के लिए परतों की संख्या बढ़ाई जा सकती है .}
