आंतरिक डीसी ब्लॉक

डीसी ब्लॉक का मुख्य कार्य प्रत्यक्ष वर्तमान (डीसी) संकेतों को वर्तमान (एसी) संकेतों, विशेष रूप से रेडियो आवृत्ति (आरएफ) संकेतों की अनुमति देते समय गुजरने से गुजरने से रोकना है, सुचारू रूप से . से गुजरने के लिए यह विशेषता कई सर्किटों में बहुत महत्व की है, क्योंकि यह डीसी संकेतों को रोक सकता है {{1} प्रत्यक्ष वर्तमान के कारण और आरएफ संकेतों के सामान्य संचरण के साथ डीसी पूर्वाग्रह के हस्तक्षेप से बचा जाता है .

कुछ एप्लिकेशन परिदृश्यों के लिए, जिन्हें समाक्षीय केबलों से कनेक्शन की आवश्यकता होती है, कोएक्सियल पैकेजिंग के साथ आरएफ डीसी ब्लॉकों का उपयोग . का उपयोग किया जाएगा। इस पैकेजिंग फॉर्म में उत्कृष्ट आरएफ प्रदर्शन और एंटी-इंटरफेरेंस क्षमताएं हैं, जो कि कोक्सिअल केबल के लिए आरएफ सिग्नल के कुशल ट्रांसमिशन को सुनिश्चित करती है और एक कोल्डिंग के साथ कनेक्टिंग कोएक्सियल केबल की बाहरी परिरक्षण परत . आंतरिक सर्किट कम हानि और उच्च अलगाव . की प्रदर्शन आवश्यकताओं को पूरा करने के लिए एक विशेष आरएफ कनेक्शन संरचना के माध्यम से पिन से जुड़ा होता है . आम तौर पर, डीसी ब्लॉकों के समाक्षीय इंटरफेस जैसे कि आरएफ इंटरफेस जैसे कि एसएमए, 2 {7} 92। बाहरी कंडक्टर को स्टेनलेस स्टील के साथ पारित किया जाता है, और कंडक्टर सामग्री को सोने के साथ चढ़ाया जाता है।

वायरलेस संचार में: वायरलेस ट्रांससेवर्स में, इसका उपयोग रेडियो फ़्रीक्वेंसी (RF) सिग्नल . के डीसी और एसी घटकों को अलग करने के लिए किया जाता है।

स्कू	संबंधक श्रृंखला	आवृत्ति	वीएसडब्ल्यूआर	निविष्ट वस्तु का नुकसान

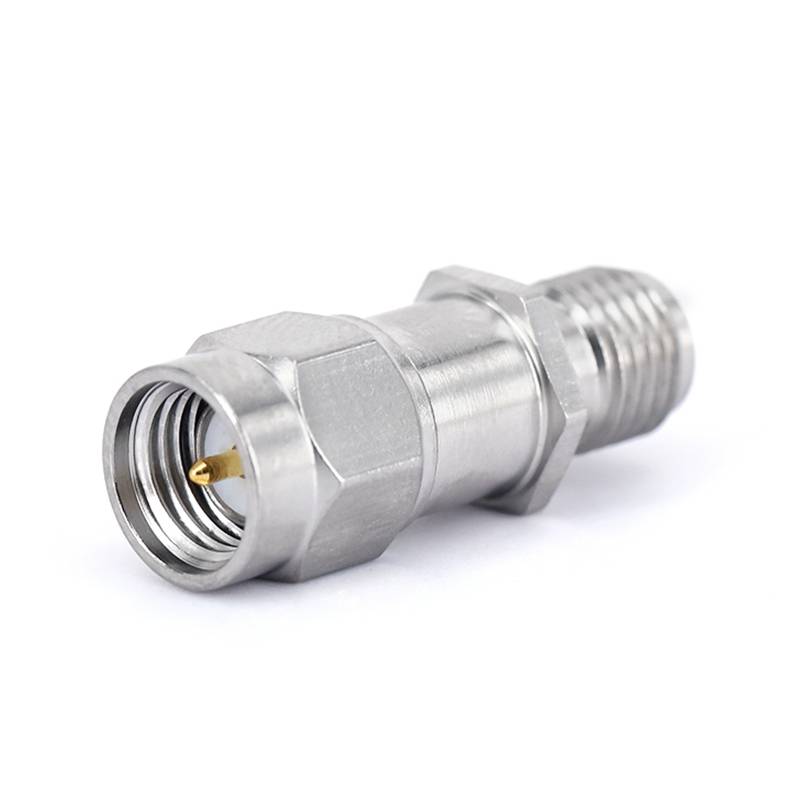

Fr 5- gdcb -18 g-smas -50}	एसएमए महिला	10MHz ~ 18Ghz	1.35	0.7DB
वोल्टेज, डीसी मैक्स (वोल्ट)	शक्ति, अधिकतम इनपुट (वाट)	ब्लॉक प्रकार	शरीर की सामग्री	शरीर -रत्न
+50	2	आंतरिक खंड	स्टेनलेस स्टील	अचूक

स्कू	संबंधक श्रृंखला	आवृत्ति	वीएसडब्ल्यूआर	निविष्ट वस्तु का नुकसान

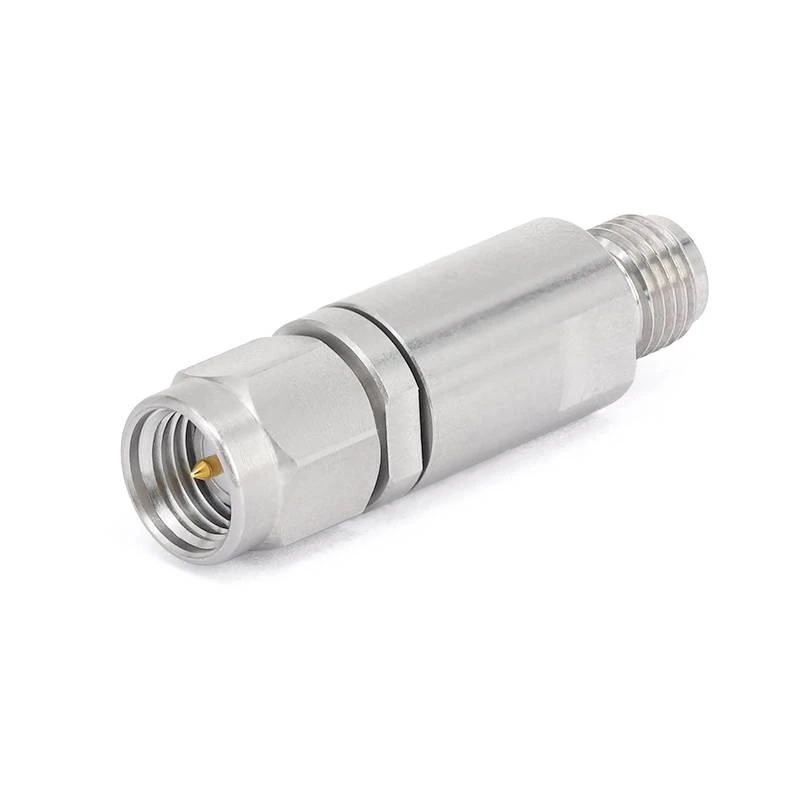

Fr 5- gdcb -27 g-sma-jk	एसएमए महिला	30MHz ~ 27GHz	1.25	0.8DB
वोल्टेज, डीसी मैक्स (वोल्ट)	शक्ति, अधिकतम इनपुट (वाट)	ब्लॉक प्रकार	शरीर की सामग्री	शरीर -रत्न
+50	2	आंतरिक खंड	स्टेनलेस स्टील	अचूक

स्कू	संबंधक श्रृंखला	आवृत्ति	वीएसडब्ल्यूआर	निविष्ट वस्तु का नुकसान

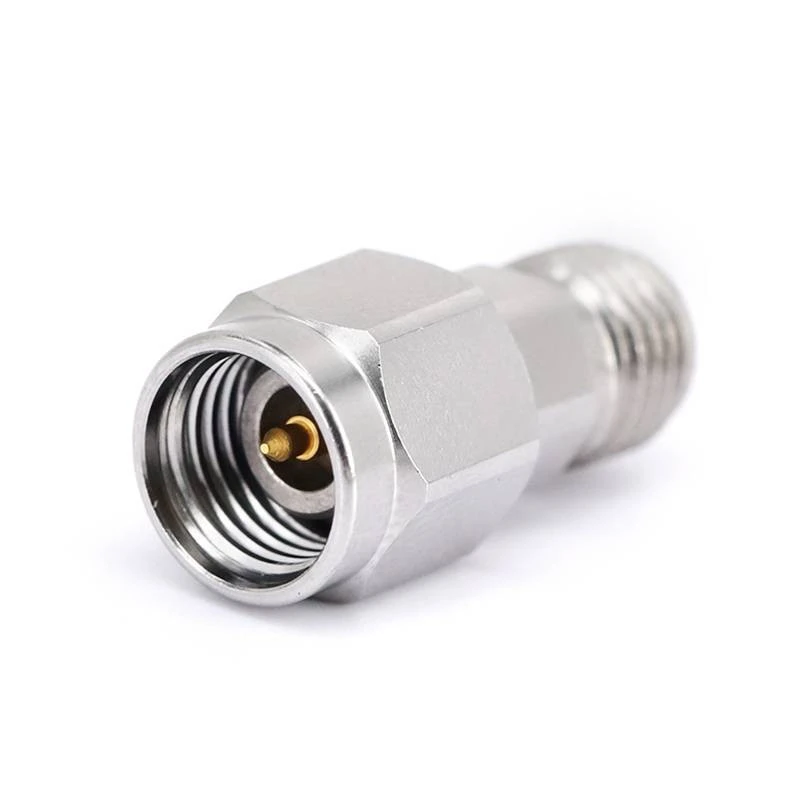

Fr 5- gdcb -40 g -292 e	2.92 मिमी महिला	10MHz ~ 40GHz	1.30	0.5DB
वोल्टेज, डीसी मैक्स (वोल्ट)	शक्ति, अधिकतम इनपुट (वाट)	ब्लॉक प्रकार	शरीर की सामग्री	शरीर -रत्न
+60	2	आंतरिक खंड	स्टेनलेस स्टील	अचूक

स्कू	संबंधक श्रृंखला	आवृत्ति	वीएसडब्ल्यूआर	निविष्ट वस्तु का नुकसान

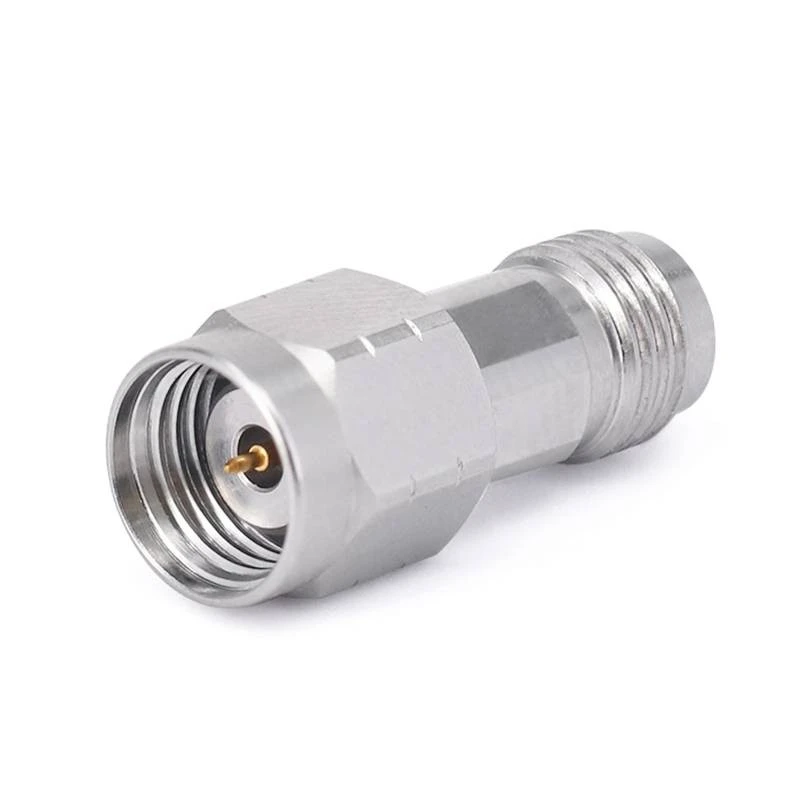

Fr 5- gdcb -67 g -185 e	1.85 मिमी महिला	10MHz ~ 67GHz	1.50	0.9DB
वोल्टेज, डीसी मैक्स (वोल्ट)	शक्ति, अधिकतम इनपुट (वाट)	ब्लॉक प्रकार	शरीर की सामग्री	शरीर -रत्न
+60	2	आंतरिक खंड	स्टेनलेस स्टील	अचूक
