कोक्स कनेक्टर्स

समाक्षीय कनेक्टर एक उच्च - प्रदर्शन समाधान है जो विभिन्न समाक्षीय केबल अनुप्रयोगों के लिए डिज़ाइन किया गया है . सटीकता के साथ इंजीनियर, यह विश्वसनीय और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है, यह वाणिज्यिक और औद्योगिक उपयोग . दोनों के लिए एक आदर्श विकल्प बनाता है जैसे कि हमारे एसएमए कोएक्स कनेक्टर के लिए .086} {}} { Coaxial कनेक्टर जो DC -26.5 ghz . से आवृत्ति रेंज को कवर करता है

जांच भेजें

विवरण

उत्पाद परिचय

उत्पाद निकाय शैली

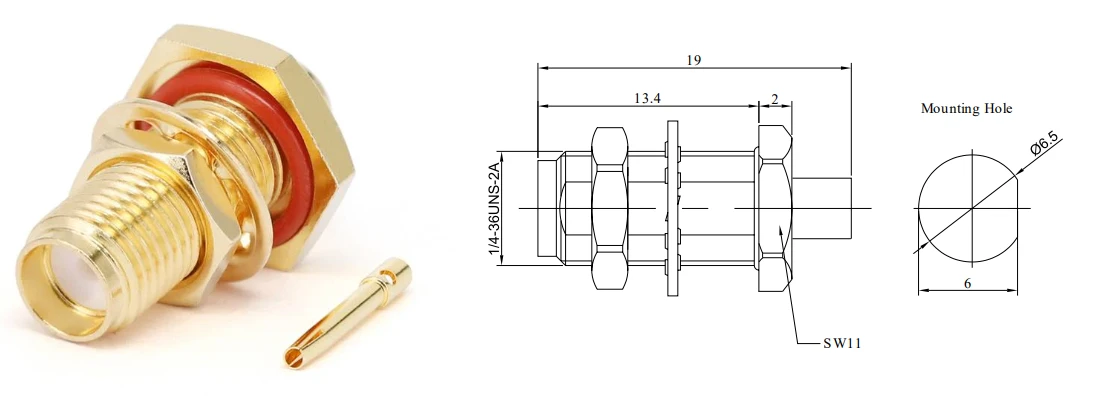

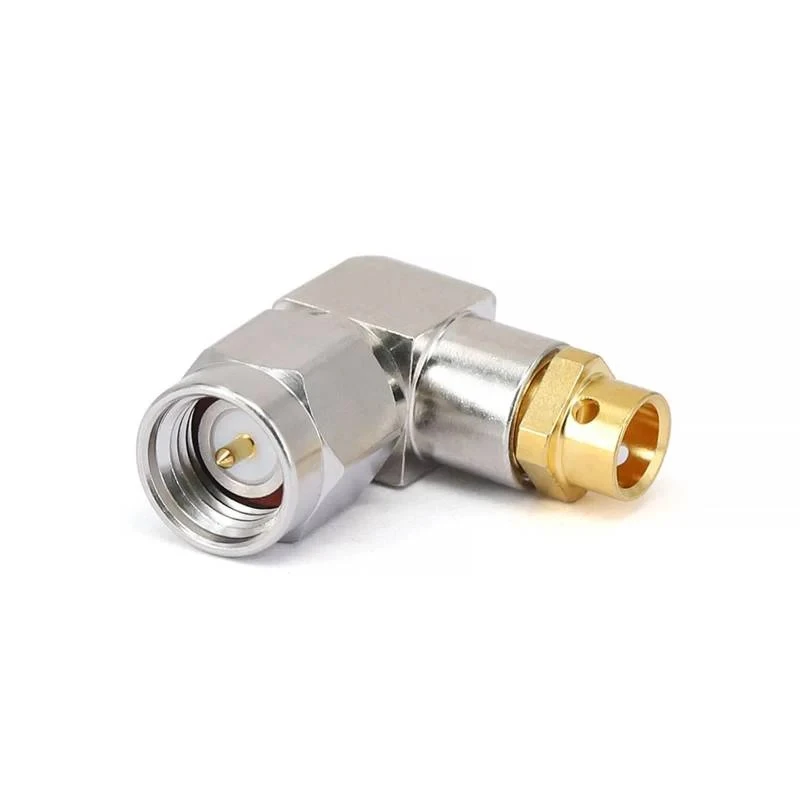

COAX कनेक्टर्स में चार प्रकार के शरीर के रूप होते हैं, जैसे कि स्ट्रेट, 4 होल फ्लैग, राइट एंगल, बल्कहेड माउंट . हम विभिन्न अनुप्रयोग परिदृश्यों के अनुसार विभिन्न संरचनाओं के साथ एडेप्टर चुन सकते हैं .}

उत्पाद व्यवहार्यता

यह SMA, 2 . 92 मिमी, 2 . 4 मिमी, 1 . 85 मिमी, GPO (SMP), PPO (मिनी-SMP) कोएक्सियल कनेक्टर कई सामान्य रूप से उपयोग किए जाने वाले केबल विनिर्देशों के साथ संगतता: .086}}}} { केबल और . इसके अलावा, यह 3506, 3507 श्रृंखला कम - हानि चरण - स्थिर केबल के साथ पूरी तरह से संगत है। 3506 श्रृंखला केबल डीसी से 40GHz तक, और यहां तक कि 67GHz तक एक आवृत्ति बैंड में उत्कृष्ट प्रदर्शन को बनाए रख सकते हैं। चाहे आप दूरसंचार, एयरोस्पेस, या परीक्षण और माप उपकरण से जुड़ी परियोजनाओं पर काम कर रहे हों, यह कनेक्टर आपके मौजूदा केबल बुनियादी ढांचे के साथ सहज एकीकरण प्रदान करता है।

प्रोक्योरमेंट फ़ीक्यू

उपयोग के दौरान कनेक्टर्स की परेशानी को कैसे हल करें?

उत्पाद विनिर्देश डेटा

विन्यास
कनेक्टर प्रकार	SMA/2.92 मिमी/2.4 मिमी/1.85 मिमी/GPO/GPPO
कनेक्टर प्रतिबाधा	50 ओम
संबंधक ध्रुवीयता	मानक
कनेक्टर माउंट विधि	कोई नहीं
संबंधक निकाय शैली	सीधे/दाएं कोण/बल्कहेड माउंट/4 होल निकला हुआ किनारा
सामग्री सूचना
केंद्र संपर्क	क्यूब गोल्ड प्लेटेड
बाहरी संपर्क	क्यूब और स्टेनलेस स्टील
शरीर	क्यूब और स्टेनलेस स्टील
ढांकता हुआ	PEI/PTFE
पर्यावरणीय आंकड़े
तापमान की रेंज	-55 डिग्री से +165 डिग्री
2011/65/ईयू (आरओएचएस)	अनुरूप

उत्पाद का प्रकार

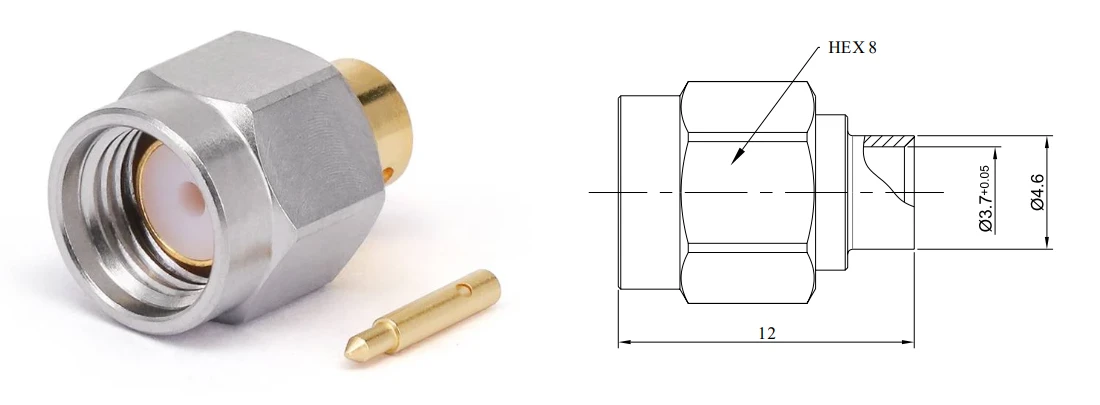

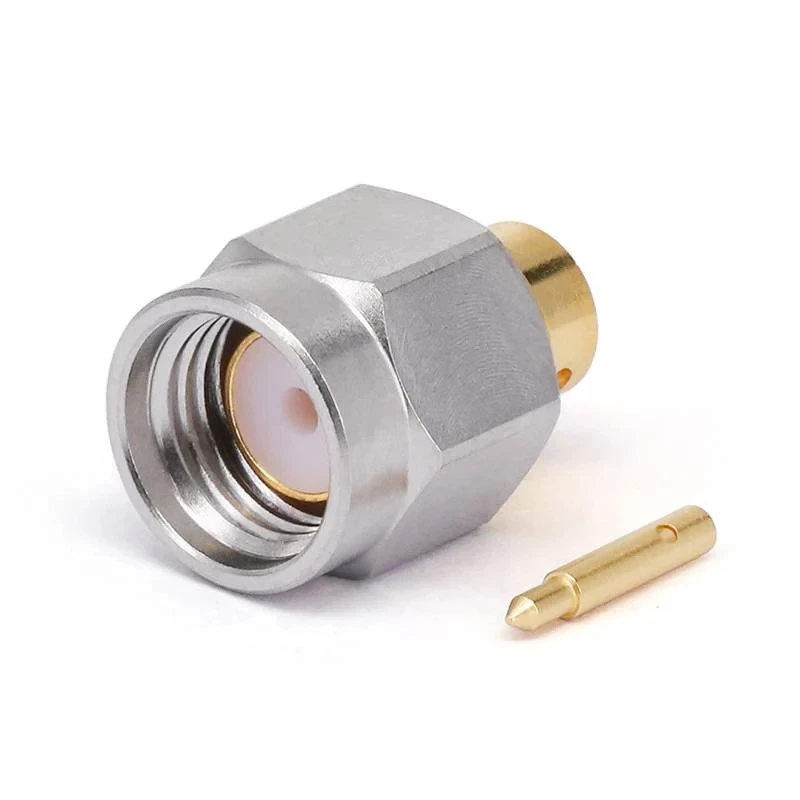

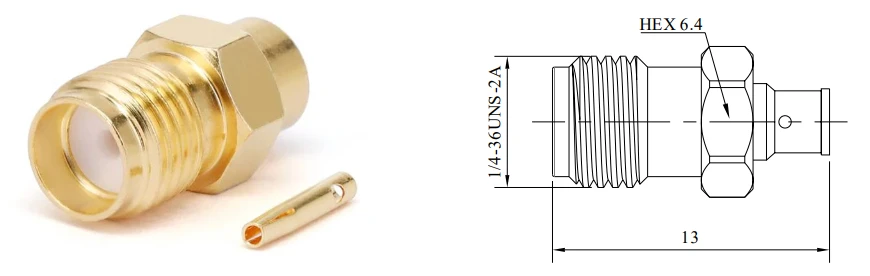

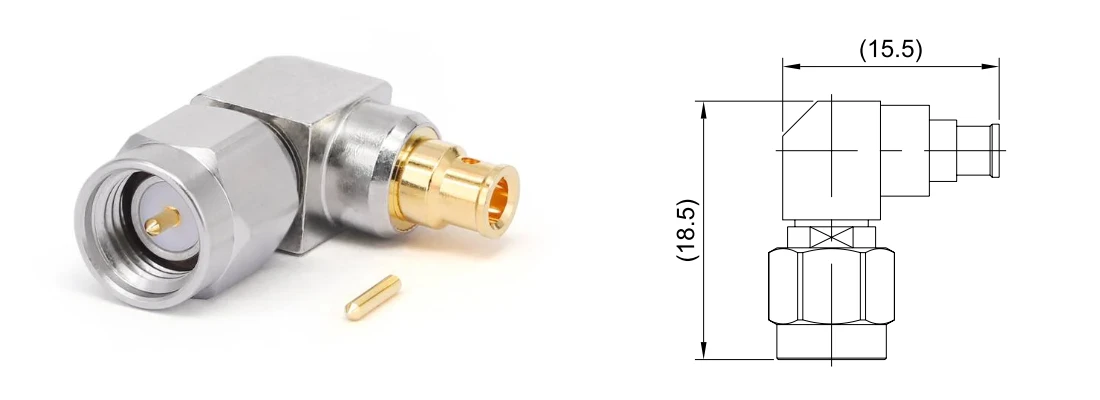

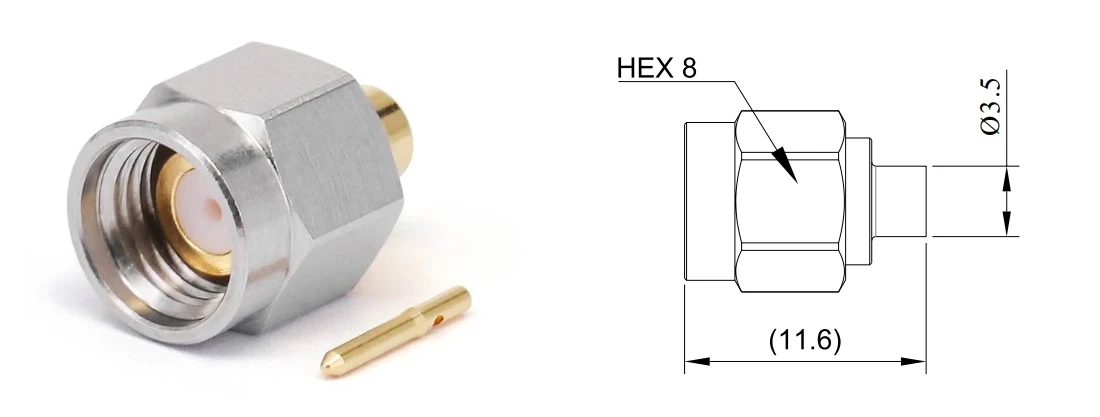

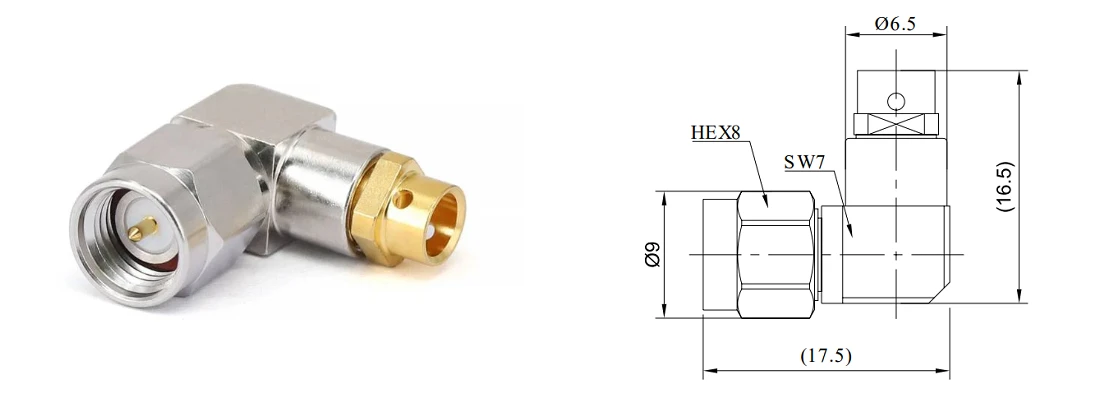

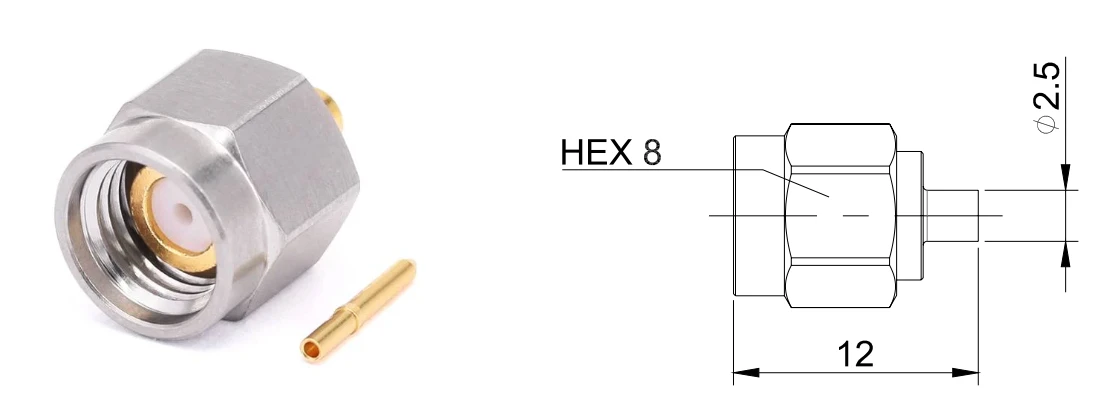

एसएमए कोक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-jb3s	Dc -18 ghz	.141 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-jb2s	Dc -26.5 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-jb1s	Dc -16.5 ghz	.047 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-jwb 3-2}	Dc -18 ghz	.141 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-jwb1s	Dc -26.5 ghz	.047 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kyb3	Dc -18 ghz	.141 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kyb1s	Dc -26.5 ghz	.047 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kfb3	Dc -18 ghz	.141 '' श्रृंखला

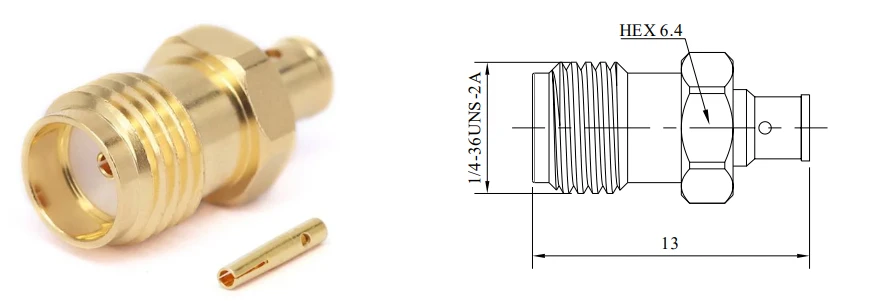

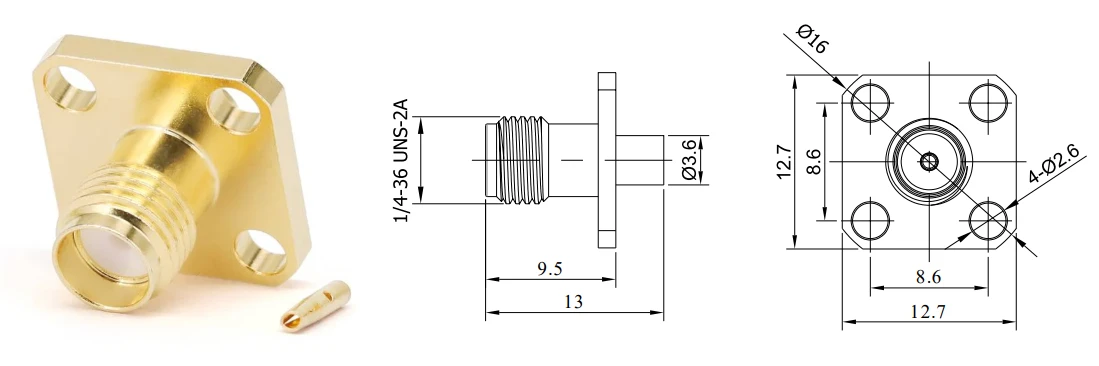

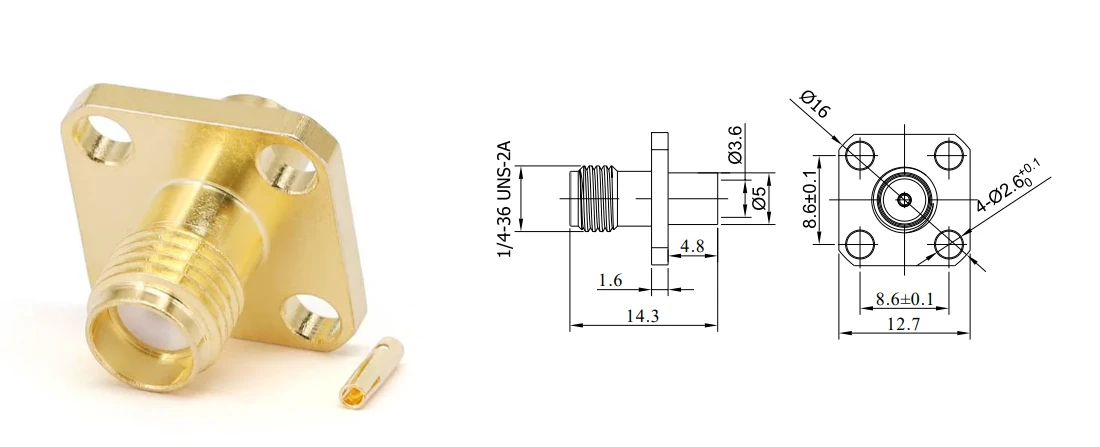

एसएमए कोक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kfb2	Dc -18 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kb3	Dc -18 ghz	.141 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- sma-kb2	Dc -18 ghz	.086 '' श्रृंखला

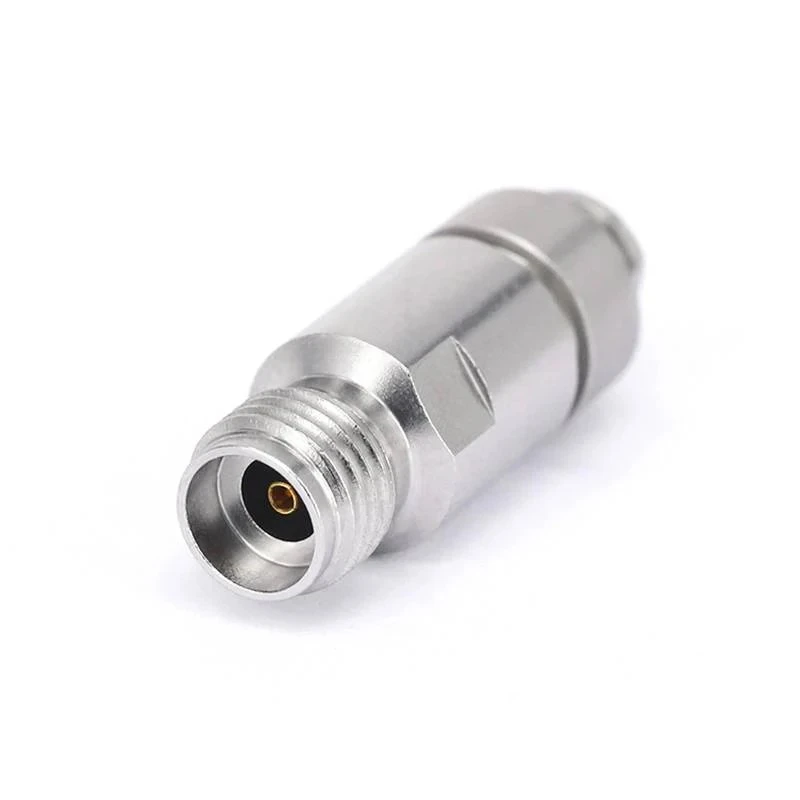

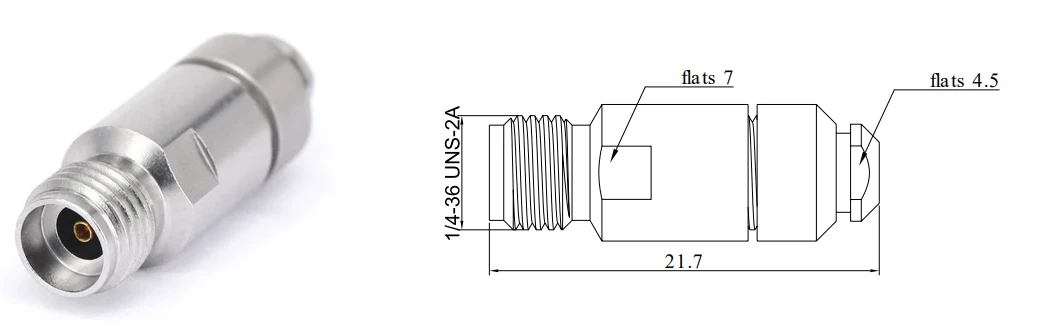

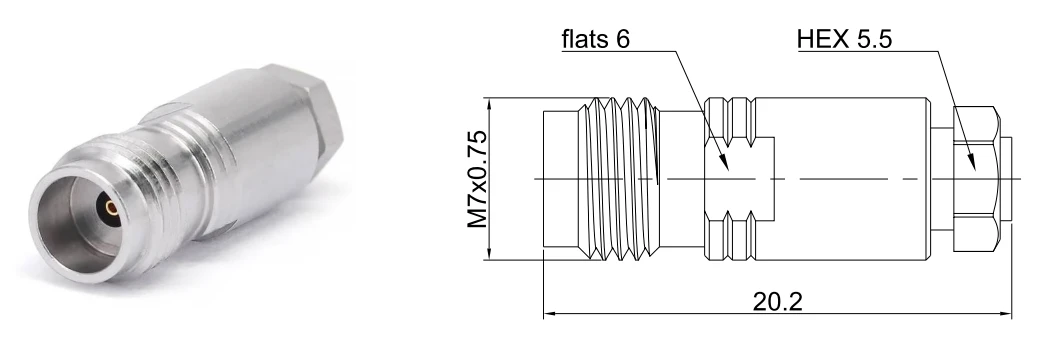

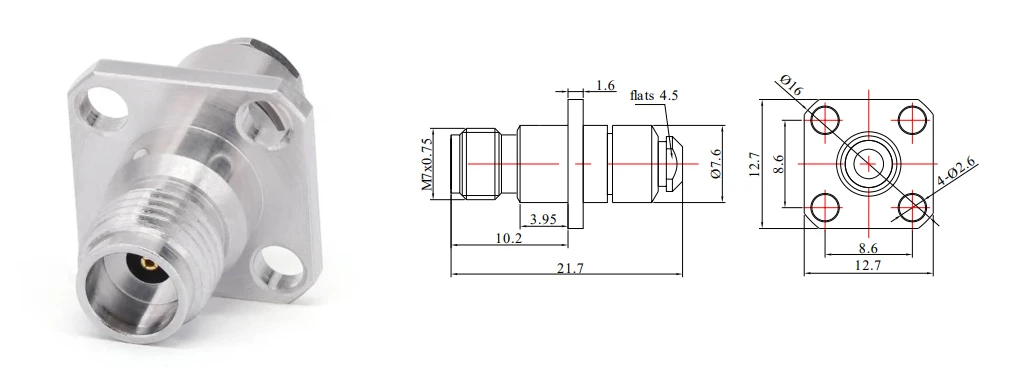

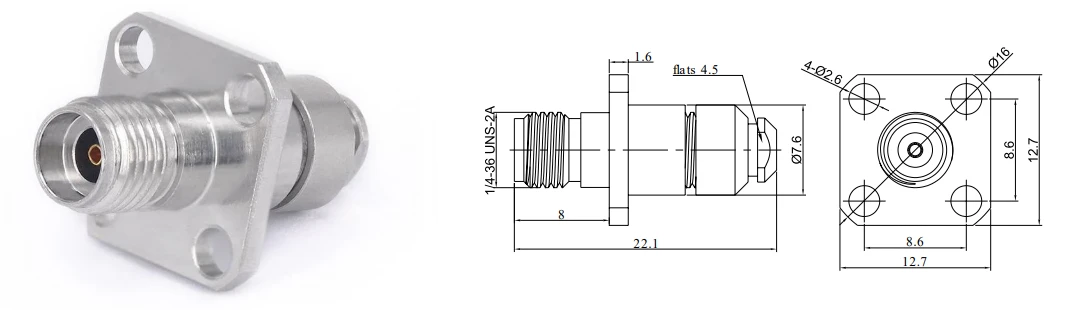

2.92 मिमी कोक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.92- jb 2-1	Dc -40 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.92- kb2	Dc -40 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.92- kfb2	Dc -40 ghz	.086 '' श्रृंखला

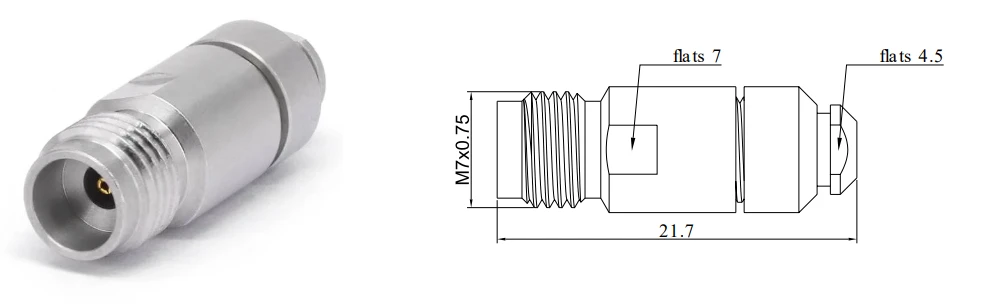

2.4 मिमी कोक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.4- jb 2-1	Dc -50 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.4- kb2	Dc -50 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-2.4- kfb2	Dc -50 ghz	.086 '' श्रृंखला

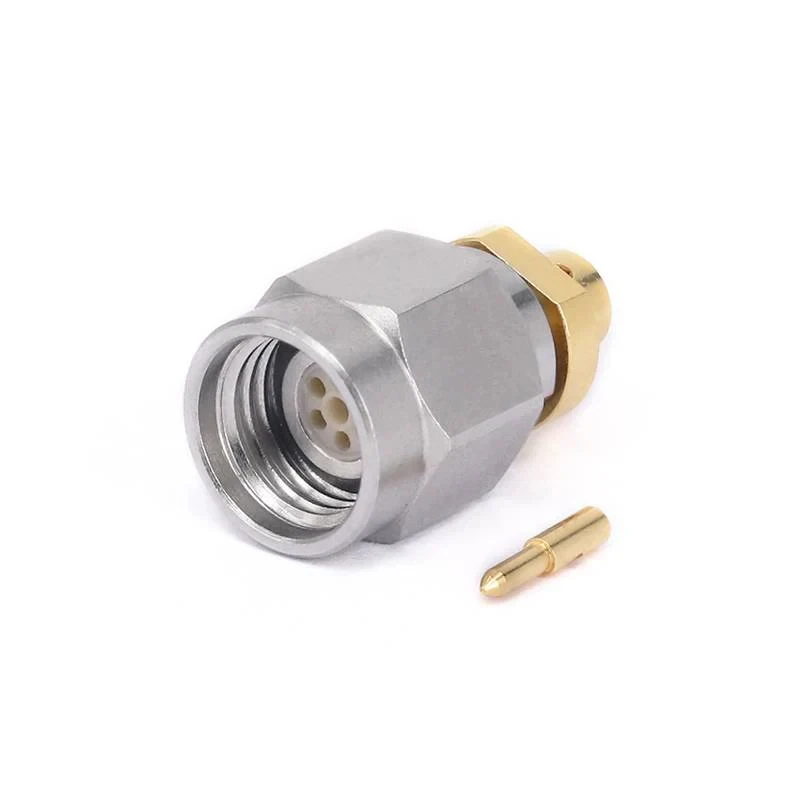

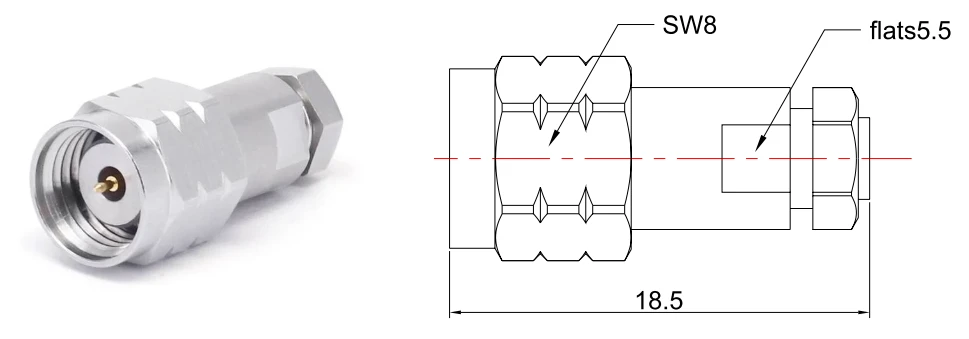

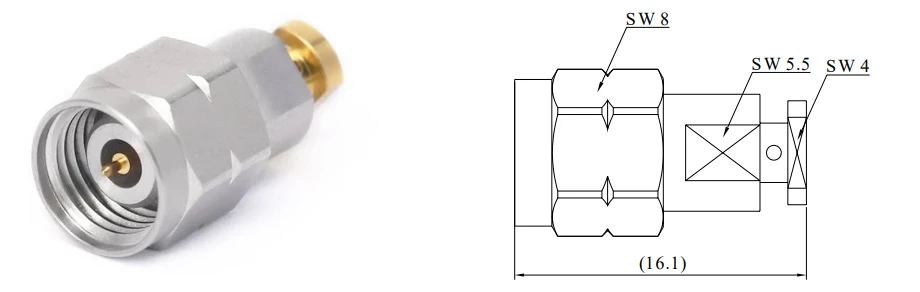

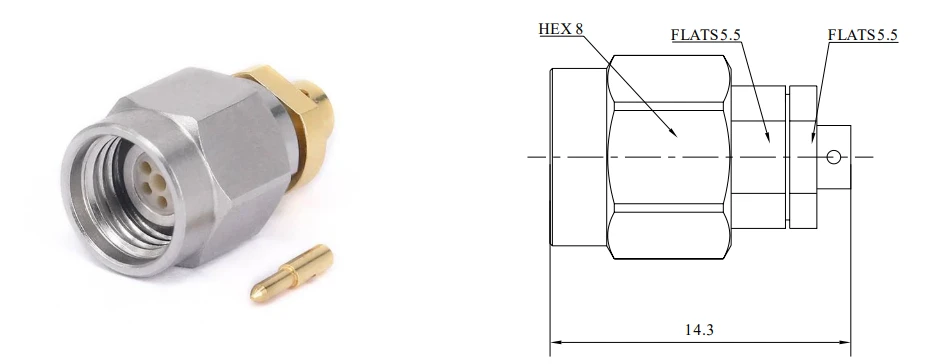

1.85 मिमी कोक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-1.85- jb2s	Dc -67 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2-1.85- kb2	Dc -67 ghz	.086 '' श्रृंखला

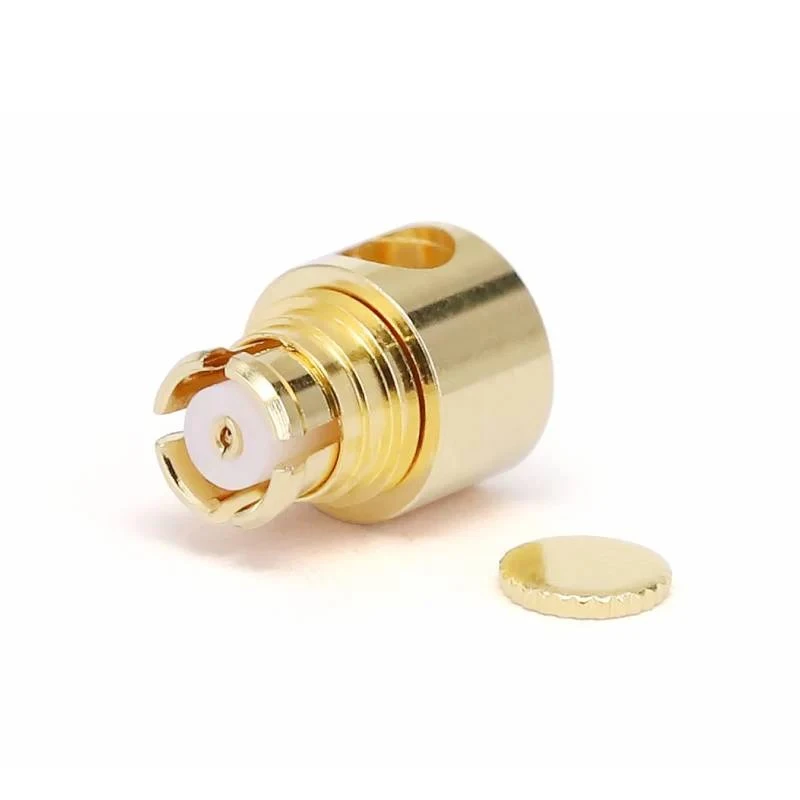

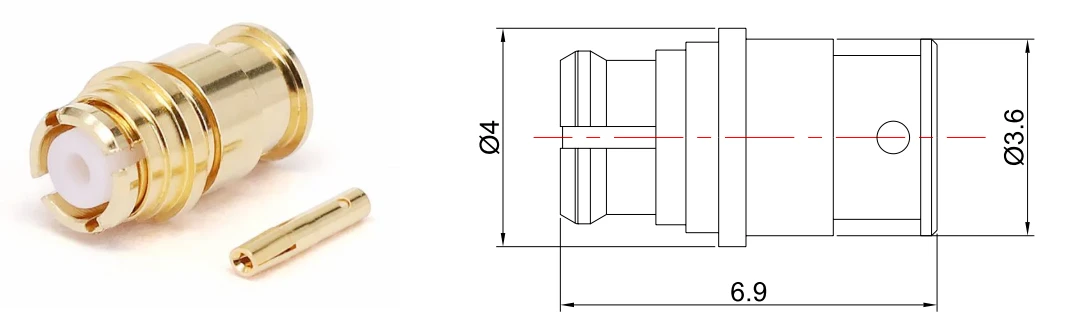

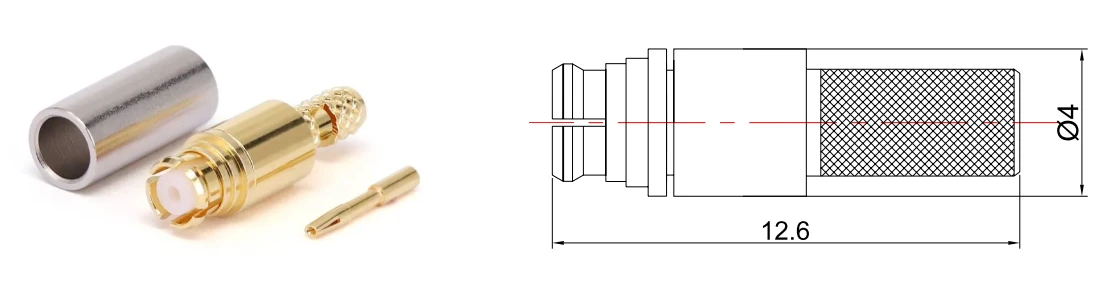

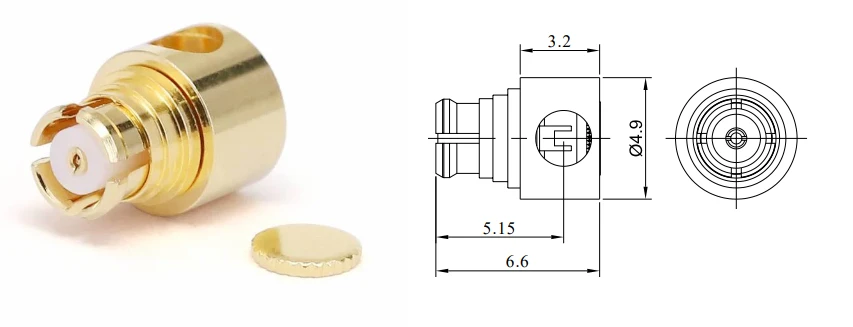

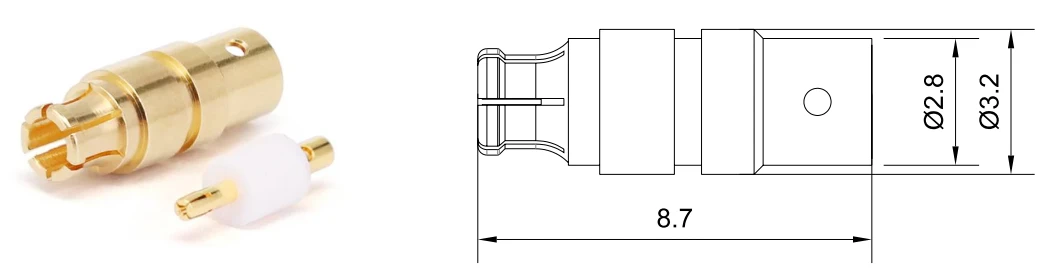

GPO (SMP) COAX कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gpo-kwb2	Dc -26.5 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gpo-kb2	Dc -40 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gpo-k3	Dc -3 ghz	RG316, RG316D

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gpo-j3	Dc -3 ghz	RG316, RG316D

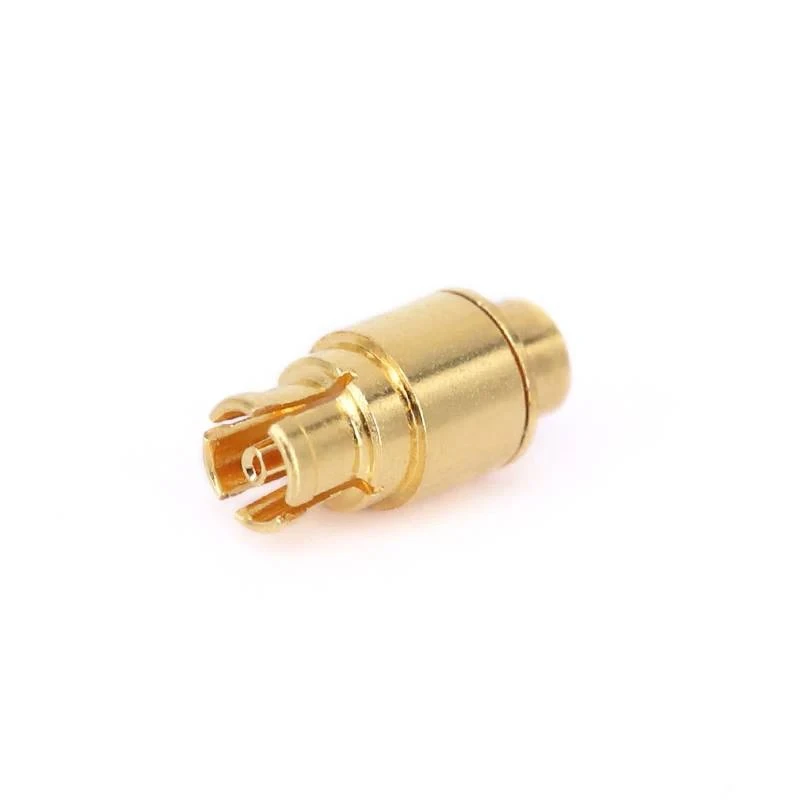

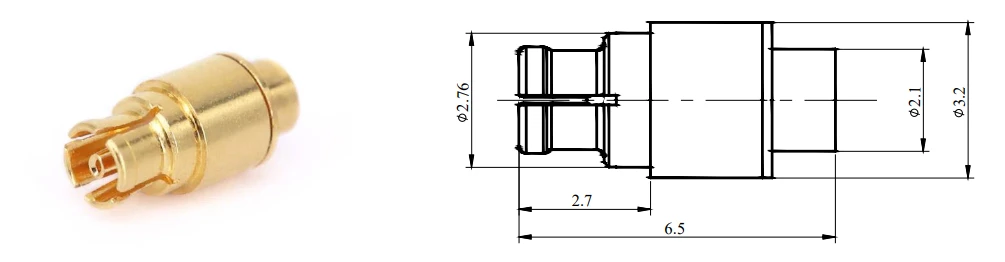

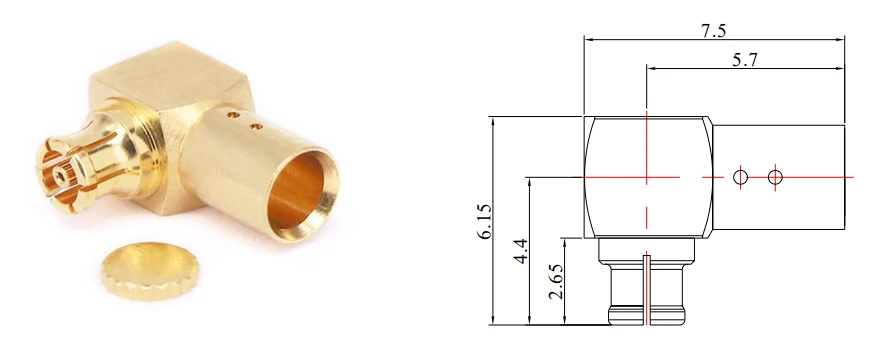

GPPO (मिनी-एसएमपी) कोएक्स कनेक्टर

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 1- gppo-kb1	Dc -65 ghz	.047 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gppo-kb 2-3}	Dc -65 ghz	.086 '' श्रृंखला

स्कू	आवृत्ति	मैच केबल	पट्टी आकार
Fr 2- gppo-kwb2	Dc -50 ghz	.086 '' श्रृंखला
