यागी एंटेना और लॉग-आवासीय एंटेना के बीच क्या अंतर है?

यागी एंटेना (यागी-यूडीए एंटेना) और लॉग-पार्विडिक एंटेना दोनों दिशात्मक, एंड-फायर एंटेना दोनों हैं, लेकिन वे अपने अलग-अलग परिचालन सिद्धांतों . के कारण डिजाइन, प्रदर्शन और अनुप्रयोगों में महत्वपूर्ण रूप से भिन्न होते हैं, नीचे महत्वपूर्ण आयामों में एक विस्तृत तुलना है:



1. संरचनात्मक डिजाइन

यागी एंटेना

एक से मिलकरसंचालित तत्व(फ़ीडलाइन से जुड़ा सक्रिय रेडिएटर), एकपरावर्तक(संचालित तत्व से अधिक), और कईनिदेशक(संचालित तत्व से कम) .

तत्वों को एक सीधी रेखा में व्यवस्थित किया जाता है, जिसमें संचालित तत्व और निर्देशकों के पीछे परावर्तक के साथ .

आमतौर पर तत्वों की एक छोटी संख्या होती है (e . g ., 1 रिफ्लेक्टर + 1 संचालित तत्व + 3 - 10 निर्देशक), संरचना कॉम्पैक्ट .

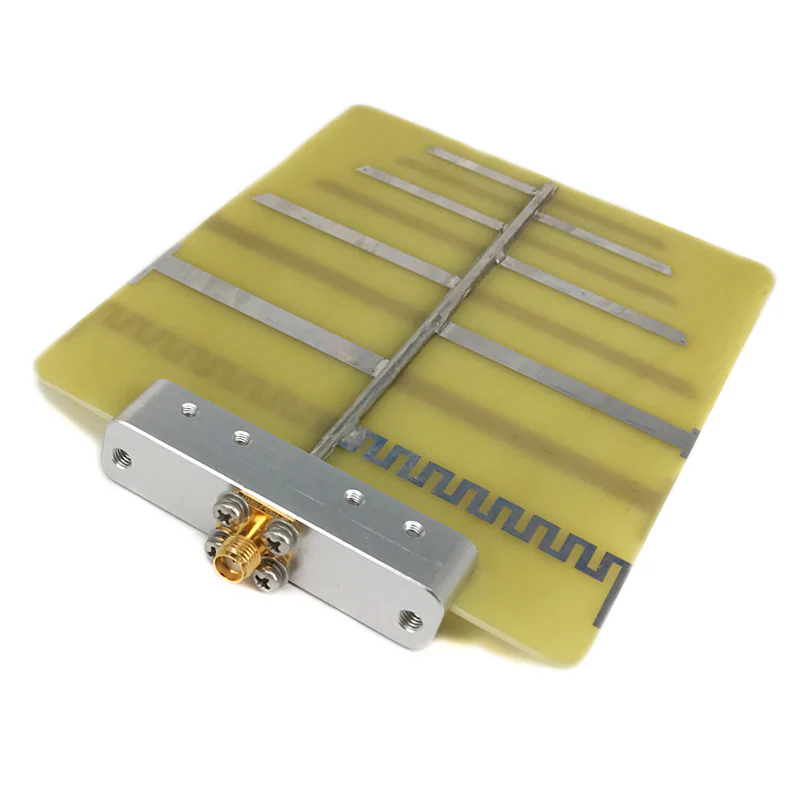

लॉग-पेरियोडिक एंटेना

की एक श्रृंखला से बनाद्विध्रुवीय तत्व(振子) धीरे -धीरे बढ़ती लंबाई के साथ, एक केंद्रीय उछाल या फीडलाइन के साथ व्यवस्थित .

तत्व की लंबाई और रिक्ति का पालन करेंलॉग-सटीक संबंध?<1).

व्यापक बैंडविड्थ प्राप्त करने के लिए अधिक तत्वों (अक्सर 10 - 30+) की आवश्यकता होती है, जिसके परिणामस्वरूप एक लंबी, अधिक जटिल संरचना . होती है



2. ऑपरेटिंग सिद्धांत

यागी एंटेना

गुंजयमान डिजाइन: प्रत्येक तत्व (परावर्तक, संचालित तत्व, निर्देशक) को एक विशिष्ट आवृत्ति (लक्ष्य तरंग दैर्ध्य पर गुंजयमान) के लिए ट्यून किया जाता है . परावर्तक और निर्देशक एक दिशा में विकिरण को ध्यान केंद्रित करने के लिए संचालित तत्व के साथ बातचीत करते हैं (निर्देशकों की ओर) .

विकिरण को आगे की दिशा में रचनात्मक हस्तक्षेप (निदेशकों की ओर) और रिवर्स दिशा में विनाशकारी हस्तक्षेप (रिफ्लेक्टर द्वारा अवरुद्ध) . द्वारा बढ़ाया जाता है

लॉग-पेरियोडिक एंटेना

गैर-प्रतिभाशाली डिजाइन: किसी भी एकल तत्व को एक विशिष्ट आवृत्ति . के बजाय ट्यून नहीं किया जाता है, इसके बजाय, किसी भी आवृत्ति पर, केवल तत्वों का एक सबसेट (जिनकी लंबाई उस आवृत्ति के लिए ~ λ/2 है) सक्रिय रूप से विकिरण में योगदान करती है .}

लॉग-पारिचार अनुपात τ यह सुनिश्चित करता है कि एंटीना का प्रदर्शन समय-समय पर एक लघुगणक आवृत्ति पैमाने पर दोहराता है, एक विस्तृत बैंड . में सुसंगत संचालन को सक्षम करता है



3. बैंडविड्थ

यह हैसबसे महत्वपूर्ण अंतर:

यागी एंटेना: संकीर्ण बैंडविड्थ (आमतौर पर केंद्र आवृत्ति का 10-20%) . प्रदर्शन इस सीमा के बाहर तेजी से घटता है क्योंकि गुंजयमान तत्व केवल एक विशिष्ट तरंग दैर्ध्य के लिए अनुकूलित होते हैं .}

लॉग-पेरियोडिक एंटेना?



4. लाभ

यागी एंटेना?

लॉग-पेरियोडिक एंटेना: उनके विस्तृत बैंड (आमतौर पर 3-10 dbi) . लाभ के साथ मध्यम लेकिन स्थिर लाभ आवृत्ति के साथ बहुत कम भिन्न होता है, जिससे वे मल्टी-बैंड अनुप्रयोगों के लिए विश्वसनीय हो जाते हैं .



5. दिशात्मकता

दोनों हैंदिशात्मक (अंत-अग्नि) एंटेना, एक प्राथमिक दिशा में सबसे अधिक ऊर्जा विकीर्ण करना:

यागी एंटेना: एक संकीर्ण मुख्य लोब (कम बीमविड्थ) और कम साइड लोब के साथ बहुत तेज प्रत्यक्षता, उन्हें अत्यधिक केंद्रित .

लॉग-पेरियोडिक एंटेना: यगिस की तुलना में थोड़ा व्यापक मुख्य लोब के साथ मध्यम प्रत्यक्षता, लेकिन यह बीमविड्थ उनकी विस्तृत आवृत्ति रेंज . में स्थिर रहता है



6. आवेदन

बैंडविड्थ में महत्वपूर्ण अंतर उनके उपयोग के मामलों को चलाता है:

यागी एंटेनाके लिए आदर्शनैरोबैंड, फिक्स्ड-फ़्रीक्वेंसी एप्लिकेशनजहां उच्च लाभ और तेज दिशात्मकता को प्राथमिकता दी जाती है, जैसे:

टीवी/रेडियो ब्रॉडकास्टिंग रिसेप्शन (ई . g ., UHF/VHF टीवी एंटेना) .

पॉइंट-टू-पॉइंट संचार (e . g ., ग्रामीण इंटरनेट के लिए माइक्रोवेव लिंक) .

एमेच्योर रेडियो (एचएफ/वीएचएफ बैंड) और रडार सिस्टम .

लॉग-पेरियोडिक एंटेनाके लिए पसंदीदावाइडबैंड अनुप्रयोगकई आवृत्तियों में कवरेज की आवश्यकता होती है, जैसे कि:

संचार प्रणाली (सैन्य, आपातकालीन सेवाओं) को अलग -अलग आवृत्तियों पर काम करने की आवश्यकता है .

EMC (विद्युत चुम्बकीय संगतता) परीक्षण (व्यापक बैंड में हस्तक्षेप का पता लगाने के लिए) .

माइक्रोवेव रिसीवर्स/ट्रांसमीटर (e . g ., स्पेक्ट्रम एनालाइज़र, रेडियो एस्ट्रोनॉमी) . के लिए शॉर्टवेव



सार तालिका

विशेषता	यागी एंटीना	लॉग-पेरियोडिक एंटीना
संरचना	संचालित तत्व + 1 परावर्तक + कुछ निर्देशक	स्केल्ड डिपोल्स की श्रृंखला
बैंडविड्थ	संकीर्ण (केंद्र आवृत्ति का 10-20%)	वाइड (मल्टीपल ऑक्टेव्स, ई . g ., 1:10)
पाना	उच्च (5-15 dbi) लेकिन आवृत्ति-निर्भर	मध्यम (3-10 डीबीआई) और बैंड में स्थिर
दिशिकता	तेज (संकीर्ण मुख्य लोब, कम पक्ष लोब)	मॉडरेट (व्यापक मुख्य लोब, बैंड पर स्थिर)
प्रचालन सिद्धांत	गुंजयमान (विशिष्ट तरंग दैर्ध्य के लिए ट्यून)	गैर-रेजोनेंट (अलग-अलग तरंग दैर्ध्य के लिए अनुकूल)
विशिष्ट अनुप्रयोग	फिक्स्ड-फ़्रीक्वेंसी टीवी, पॉइंट-टू-पॉइंट लिंक	वाइडबैंड कम्युनिकेशन, ईएमसी परीक्षण



संक्षेप में, संकीर्ण, उच्च-लाभ परिदृश्यों में यगिस एक्सेल, जबकि लॉग-पेरियोडिक एंटेना वाइडबैंड लचीलेपन के लिए अपरिहार्य हैं .
