पावर डिवाइडर और पावर स्प्लिटर्स फ़ंक्शन और एप्लिकेशन से संबंधित हैं और अक्सर इसका उपयोग परस्पर उपयोग किया जाता है . सख्ती से बोलते हुए, हालांकि, सूक्ष्म अंतर हैं, मुख्य रूप से के संदर्भ मेंडिजाइन लक्ष्य, कार्यात्मक फोकस और अनुप्रयोग परिदृश्य. विशिष्ट अंतर इस प्रकार हैं:
1. कोर फ़ंक्शंस और डिज़ाइन लक्ष्य
शक्ति विभक्त
इसके मूल में निहित है"द्विदिशीयता". यह न केवल एक इनपुट पावर को कई आउटपुट (वितरण मोड) में विभाजित कर सकता है, बल्कि कई इनपुट शक्तियों को एक आउटपुट (संयोजन मोड) में भी मिला सकता है, इसलिए इसे "पावर डिवाइडर-कॉम्बिनर" . भी कहा जाता है।
डिजाइन जोर देता हैपोर्ट मिलान, कम नुकसान और उच्च अलगावआगे के वितरण और रिवर्स संयोजन दोनों के दौरान कुशल संचालन सुनिश्चित करने के लिए, सिग्नल प्रतिबिंब को कम करना और बंदरगाहों के बीच हस्तक्षेप .

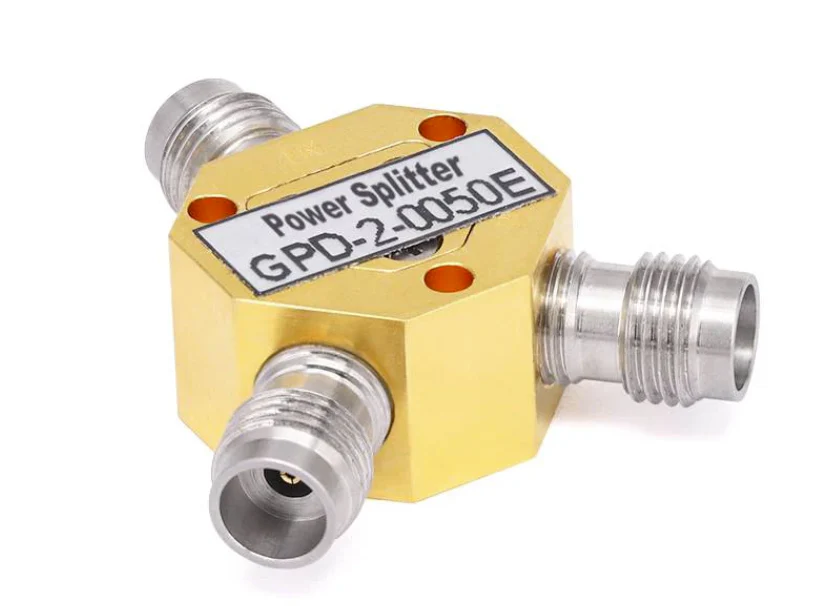

पावर स्प्लिटर
इसका कोर है"एक्विरेक्शनलिटी", केवल एक इनपुट पावर को कई आउटपुट में विभाजित करने पर ध्यान केंद्रित करना रिवर्स संयोजन फ़ंक्शन . पर विचार किए बिना
डिजाइन पर अधिक जोर देता हैसरल बिजली वितरण अनुपात, रिवर्स अलगाव और मिलान के लिए कम आवश्यकताओं के साथ, और संरचना सरल हो सकती है (जैसे कि केवल एक अवरोधक नेटवर्क या एक साधारण ट्रांसमिशन लाइन का उपयोग करना) .
2. तकनीकी संकेतकों में अंतर
| सूचक | शक्ति विभक्त | पावर स्प्लिटर |
|---|---|---|
| एकांत | बंदरगाहों के बीच हस्तक्षेप से बचने के लिए उच्च (आमतौर पर ＞ 20db) | कम (कड़ाई से आवश्यक नहीं हो सकता है) |
| द्विदिश | द्विदिश संचालन (वितरण/संयोजन) का समर्थन करता है | केवल यूनिडायरेक्शनल डिस्ट्रीब्यूशन का समर्थन करता है |
| वोल्टेज स्टैंडिंग वेज अनुपात (वीएसडब्ल्यूआर) | कम (आमतौर पर) 1.2) अच्छी द्विदिश मिलान सुनिश्चित करने के लिए | उच्च (इनपुट पोर्ट के केवल बुनियादी मिलान की आवश्यकता है) |
| निविष्ट वस्तु का नुकसान | कम (मुख्य रूप से वितरण हानि, जैसे कि दो-तरफ़ा विभाजन के लिए 3DB) | अधिक हो सकता है (अतिरिक्त नुकसान जैसे कि रोकनेवाला वोल्टेज डिवीजन हानि सहित) |
3. विशिष्ट संरचनाएं और आवेदन परिदृश्य
शक्ति विभक्त
विशिष्ट संरचनाएं: विल्किंसन पावर डिवाइडर, ब्रांचलाइन ब्रिज, आदि ., जो उच्च-परिशुद्धता वितरण . प्राप्त करने के लिए ट्रांसमिशन लाइनों या युग्मन संरचनाओं पर भरोसा करते हैं।
अनुप्रयोग परिदृश्य: द्विदिश संचालन की आवश्यकता वाले सिस्टम, जैसे कि रडार संचारण/प्राप्त करने वाले मॉड्यूल (दोनों को प्रसारित करने के लिए प्रसारित करने और प्राप्त करने वाले संकेतों को संयोजित करने की आवश्यकता), एंटीना सरणियों (सिग्नल वितरण और संयोजन), रेडियो आवृत्ति पावर कॉम्बिनर, आदि . {{0} {
पावर स्प्लिटर
विशिष्ट संरचनाएं: अवरोधक नेटवर्क, सरल टी-टाइप ट्रांसमिशन लाइनें, आदि ., एक सरल संरचना के साथ .
अनुप्रयोग परिदृश्य: केवल एकतरफा वितरण की आवश्यकता वाले परिदृश्य, जैसे कि कई उपयोगकर्ता टर्मिनलों को केबल टीवी सिग्नल वितरित करना, रेडियो आवृत्ति परीक्षण में सिग्नल स्रोतों के बहु-चैनल समानांतर आउटपुट, कम-शक्ति वाले उपकरणों के सिग्नल शंटिंग, आदि .} . {
