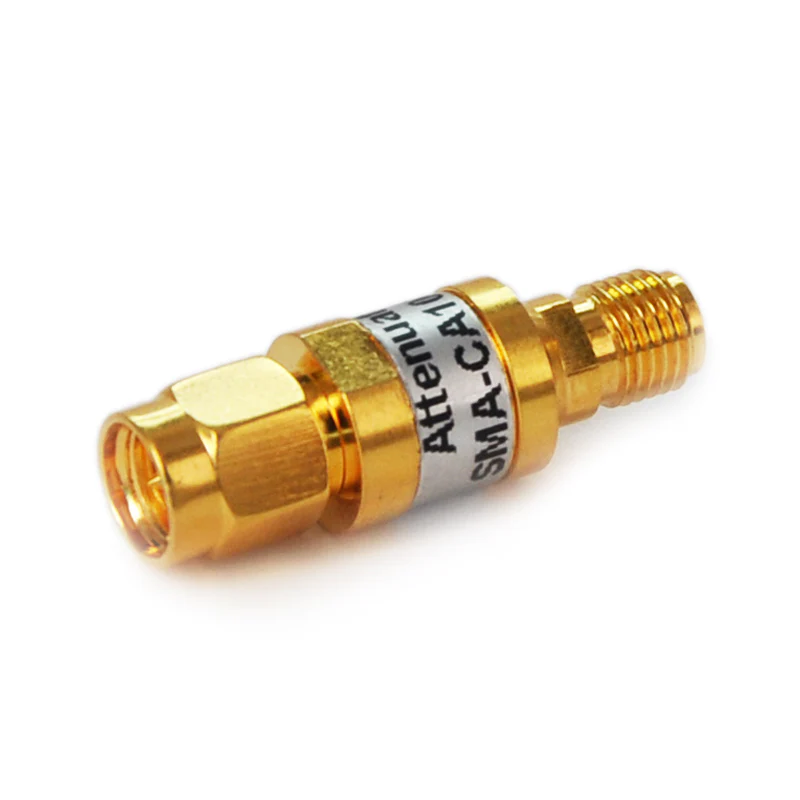

क्यों आरएफ एटेन्यूएटर्स के पास पुरुष इनपुट और महिला आउटपुट क्यों होते हैं?

एक रेडियो फ्रीक्वेंसी (RF) एटेन्यूएटर का मुख्य कार्य सिग्नल पावर को कम करना है, और यह आमतौर पर सीधे सिग्नल स्रोतों से जुड़ा होता है जैसे कि RF जनरेटर और पावर एम्पलीफायरों . rf एटेन्यूएटर्स आमतौर पर इनपुट के लिए एक पुरुष कनेक्टर के साथ एक डिजाइन को अपनाते हैं और एक महिला कनेक्टर जैसे कि कनेक्शन स्टैबिलिटी, इंडस्ट्री से संबंधित है, और इस प्रकार है:

1. कनेक्शन स्थिरता
पुरुष कनेक्टर्स में आमतौर पर एक पिन - प्रकार की संरचना होती है, जबकि महिला कनेक्टर्स में एक जैक - प्रकार की संरचना . होती है, यह पुरुष - महिला कनेक्शन विधि अपेक्षाकृत स्थिर कनेक्शन प्रभाव प्रदान कर सकती है . पुरुष कनेक्टर का पिन महिला कनेक्टर के जैक में अच्छी तरह से एम्बेडेड हो सकता है, और यह बाहरी बलों के कारण लूज़ करने के लिए आसान नहीं है, इस प्रकार यह सुनिश्चित करता है कि स्टैबिलिंग का प्रसार संपर्क . से संपर्क करें

2. उद्योग उपकरणों की संगतता और मानकीकरण
RF फ़ील्ड में, सिग्नल स्रोत आमतौर पर महिला कनेक्टर्स (जैसे RF इंस्ट्रूमेंट्स और एम्पलीफायरों) से लैस होते हैं . यदि Attenuator में पुरुष इनपुट होता है, तो इसे सीधे अतिरिक्त एडेप्टर के बिना सिग्नल स्रोत में सीधे डाला जा सकता है, जिससे सबसे बड़ी सीमा तक कनेक्शन को कम किया जा सकता है।
आरएफ केबल में आमतौर पर एक छोर पर एक पुरुष कनेक्टर होता है और दूसरे छोर पर एक महिला कनेक्टर . एक मध्यवर्ती डिवाइस के रूप में होता है, एटेन्यूएटर को इन मानकों का पालन करना चाहिए .
इसलिए, एक पुरुष इनपुट के साथ एक एटेन्यूएटर को सिग्नल स्रोत के महिला आउटपुट अंत से सीधे जुड़ा जा सकता है, और इसकी महिला आउटपुट अंत आसानी से अन्य आरएफ उपकरणों से जुड़ सकती है .

3. आरएफ परीक्षण उपकरण की सुरक्षा
आरएफ एटेन्यूएटर्स का एक सामान्य उपयोग संवेदनशील प्राप्त करने वाले उपकरणों को उच्च - बिजली संकेतों . से बचाने के लिए है, इसके अलावा, उच्च परिशुद्धता के साथ कुछ एटेन्यूएटर्स के लिए, आउटपुट कनेक्टर की रक्षा करना सिग्नल आउटपुट की स्थिरता और क्षीणन की सटीकता को सुनिश्चित कर सकता है .}

अतिरिक्त कनेक्टर को कम करना और सिग्नल अखंडता में सुधार करना
यदि एक एटेन्यूएटर को इनपुट और आउटपुट दोनों के लिए महिला कनेक्टर्स के साथ डिज़ाइन किया गया है, तो उपयोगकर्ताओं को सिग्नल स्रोत से कनेक्ट करने के लिए एक अतिरिक्त पुरुष - से - पुरुष एडाप्टर का उपयोग करने की आवश्यकता होती है:

4. अतिरिक्त एडेप्टर सम्मिलन हानि का परिचय देंगे .}

बहुत सारे कनेक्शन अंक सिग्नल प्रतिबिंब और वोल्टेज स्टैंडिंग वेव अनुपात (VSWR) . को बढ़ा सकते हैं

ढीले कनेक्शन माप सटीकता को प्रभावित कर सकते हैं . हालांकि, एक पुरुष इनपुट और एक महिला आउटपुट के साथ एक एटेन्यूएटर सीधे जुड़ा हो सकता है, अतिरिक्त एडेप्टर की आवश्यकता को कम कर सकता है और सिस्टम विश्वसनीयता में सुधार करता है .}

5. आवेदन फ़ील्ड

एंटीना मिलान नेटवर्क

बिजली नियंत्रण के लिए वायरलेस संचार प्रणाली

रडार और माइक्रोवेव तंत्र

आरएफ लिंक परीक्षण

इन अनुप्रयोगों में, आरएफ डिवाइस आमतौर पर मानकीकृत महिला कनेक्टर विनिर्देशों का पालन करते हैं, और आरएफ केबल में आमतौर पर एक छोर पर एक पुरुष कनेक्टर होता है और दूसरे छोर पर एक महिला कनेक्टर . पुरुष इनपुट के साथ एटेन्यूएटर का डिज़ाइन और एक महिला आउटपुट इसे अधिक अनुकूलनीय और संगतता योग्य . बनाता है।
