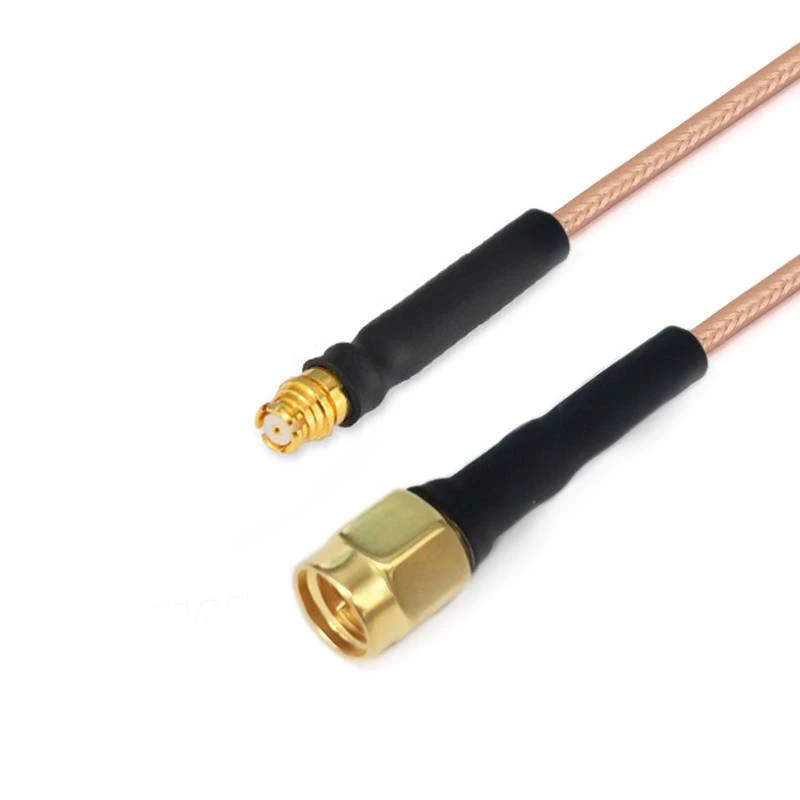

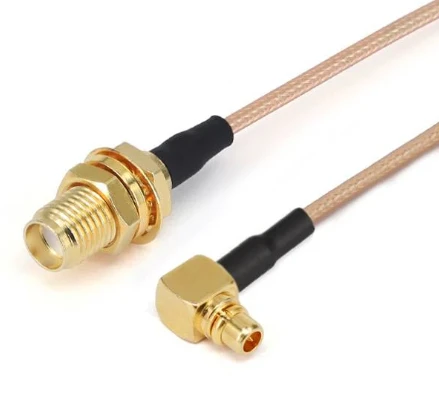

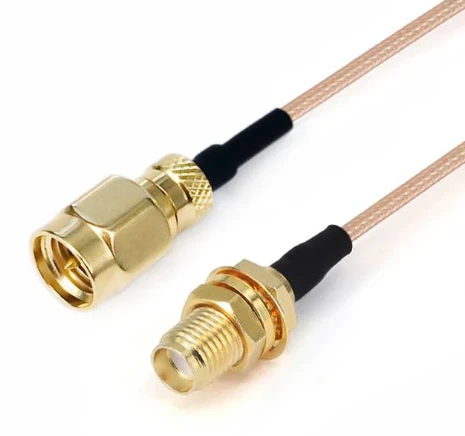

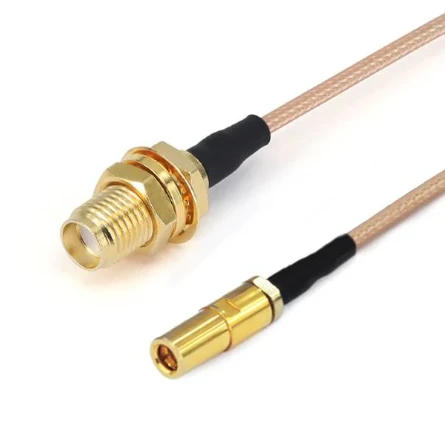

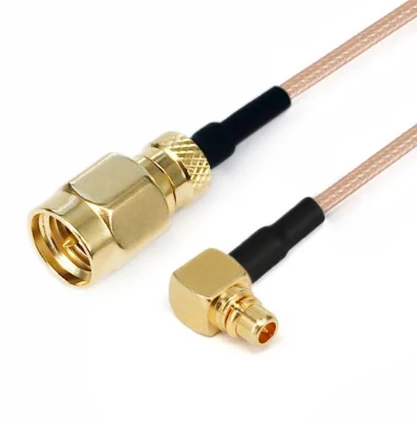

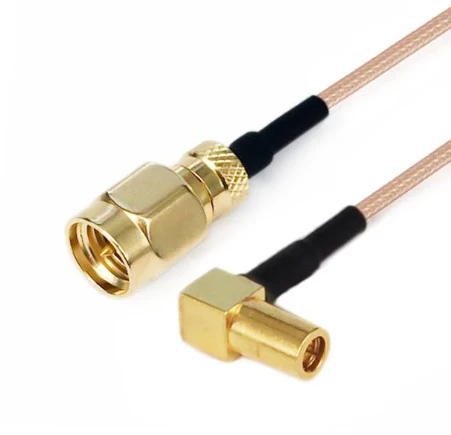

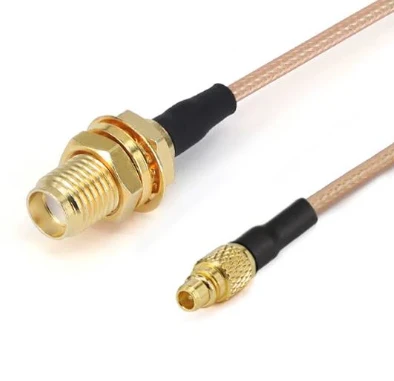

RG Series Cable Assemblies

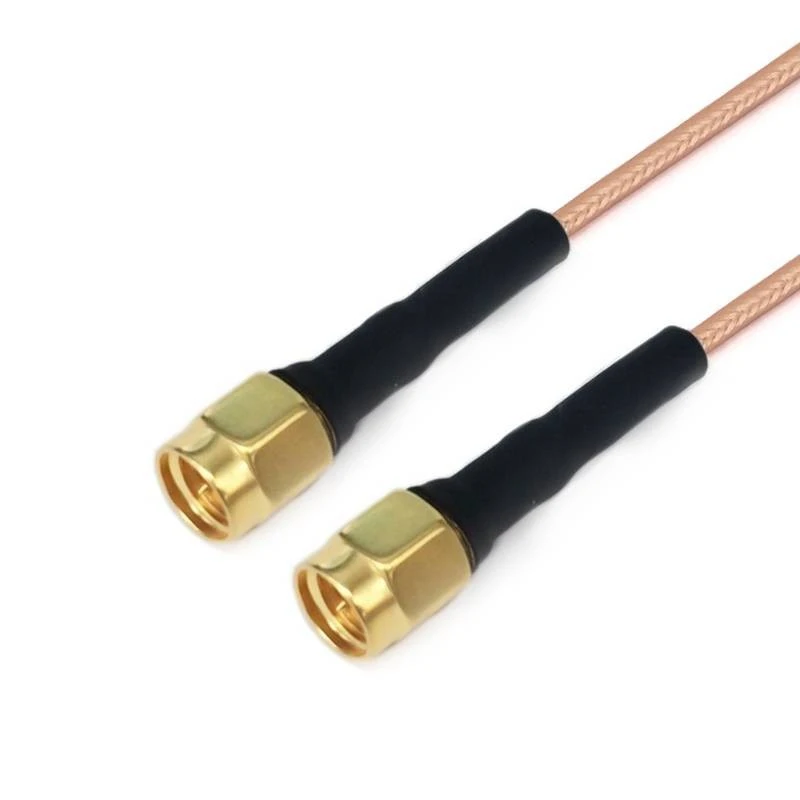

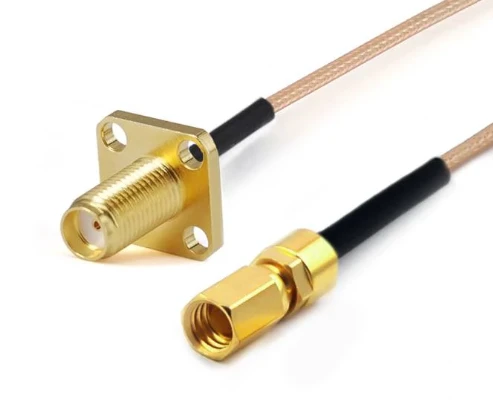

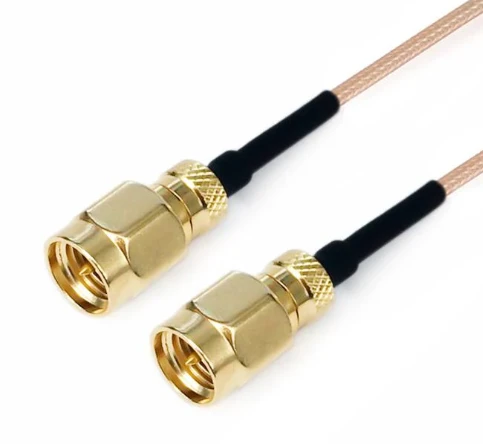

gar3-smmsmm-xxx-1

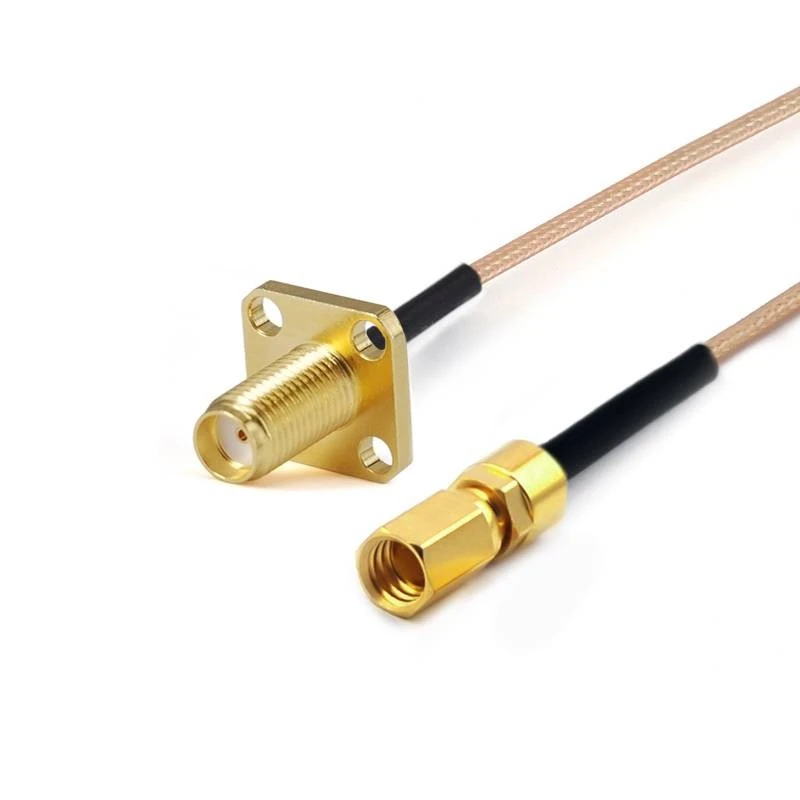

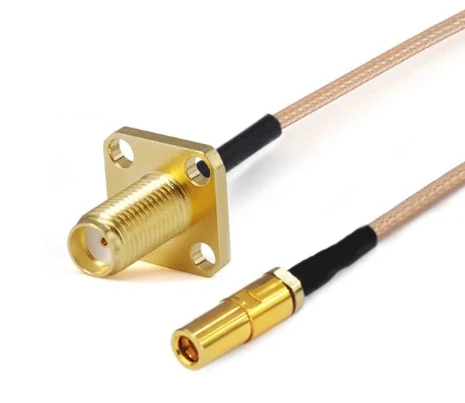

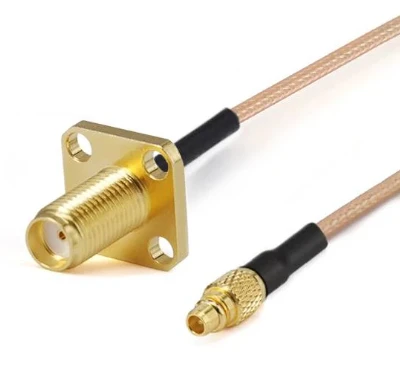

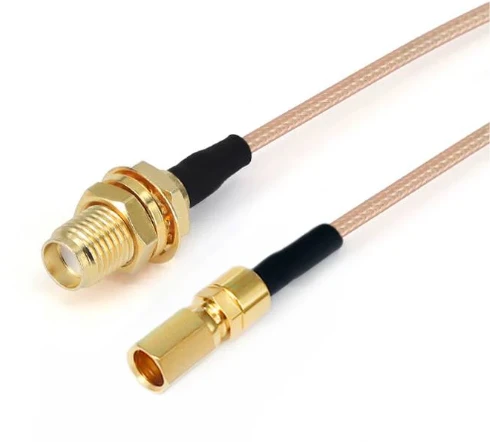

gar8-smffssmcf-xxx-1

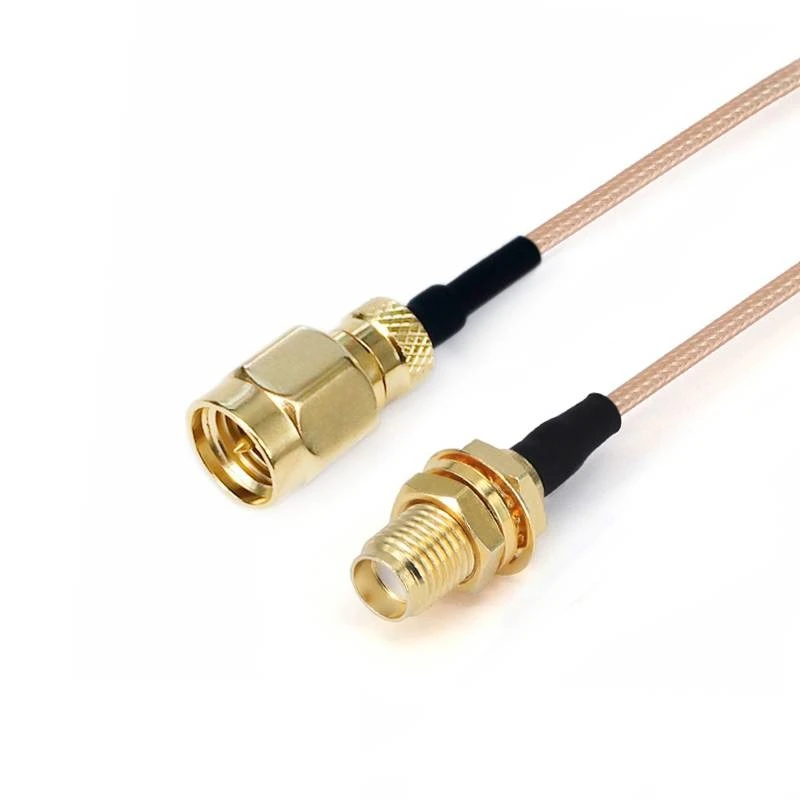

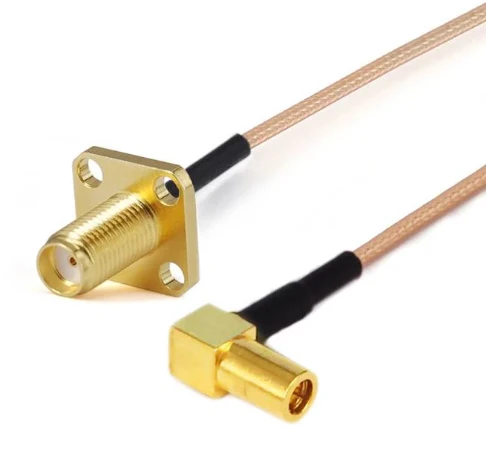

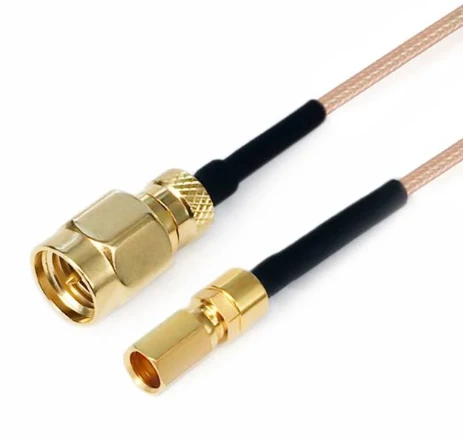

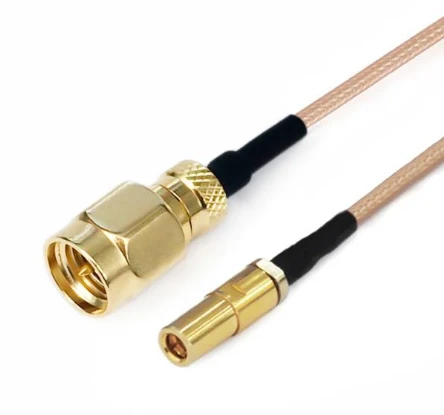

gar8-smmsmyf-xxx-1

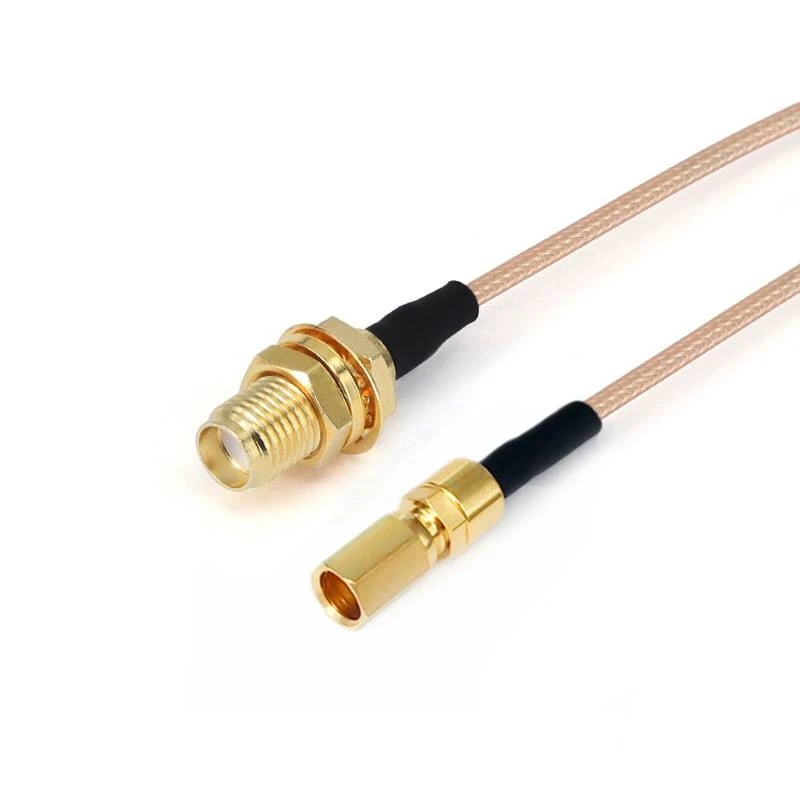

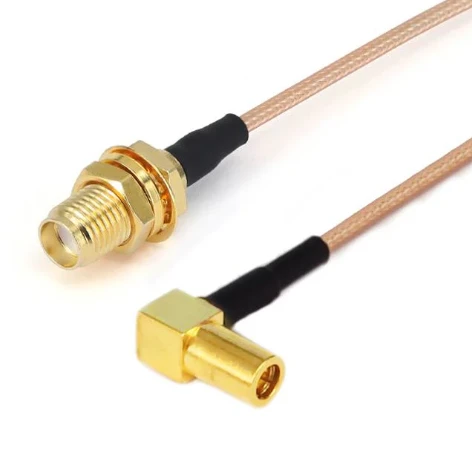

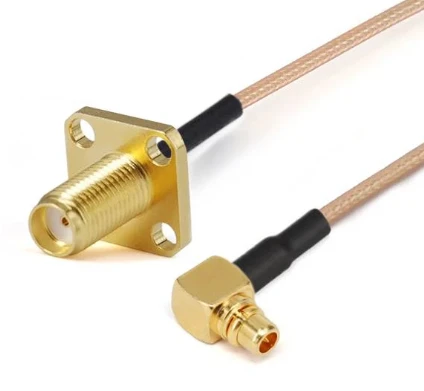

gar8-smyfssmcf-xxx-1

आरजी श्रृंखला केबल असेंबली

आरजी श्रृंखला कम-आवृत्ति केबल असेंबली (dc -3 ghz) विशिष्ट प्रदर्शन और अनुप्रयोग परिदृश्यों के साथ केबल घटकों का एक प्रकार है .} उनकी आवृत्ति कवरेज में स्पष्ट रूप से DC को 3GHZ बैंड शामिल है, इस आवृत्ति रेंज .} के भीतर विविध सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करना

जांच भेजें

विवरण

उत्पाद परिचय

आरजी श्रृंखला कम-आवृत्ति केबल असेंबली (डीसी -3 ghz) विशिष्ट प्रदर्शन और अनुप्रयोग परिदृश्यों के साथ एक प्रकार के केबल घटकों का एक प्रकार है . उनके आवृत्ति कवरेज में स्पष्ट रूप से डीसी से 3GHZ बैंड शामिल है, इस आवृत्ति रेंज के भीतर विविध सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करें। Rg 223.

Flexirf के RG कम - आवृत्ति केबल उत्कृष्ट विद्युत चुम्बकीय हस्तक्षेप प्रतिरक्षा और अच्छे लचीलेपन को प्रदर्शित करते हैं . वे हल्के होते हैं और उच्च -तापमान प्रतिरोध, नमी प्रतिरोध, और संक्षारण प्रतिरोध . जैसे गुण होते हैं।

उत्पाद संरचना सुविधाएँ

आरजी श्रृंखला कम के आंतरिक कंडक्टर - आवृत्ति केबल मल्टी -स्ट्रैंड सिल्वर - लेपित कॉपर क्लैड स्टील (SCCS) . से बने होते हैं, यह सामग्री न केवल उत्कृष्ट विद्युत चालकता और लचीलापन सुनिश्चित करती है, बल्कि चांदी के माध्यम से सिग्नल ट्रांसमिशन प्रदर्शन और संक्षारण प्रतिरोध को भी बढ़ाती है - चढ़ाना प्रक्रिया .}} {

ढांकता हुआ:Extruded ठोस पॉलीटेट्रैफ्लुओरोथिलीन (PTFE) . PTFE के पास उत्कृष्ट विद्युत इन्सुलेशन गुण, रासायनिक स्थिरता और उच्च तापमान प्रतिरोध है, जो प्रभावी रूप से कंडक्टर को बाहरी वातावरण से अलग कर सकता है और सिग्नल रिसाव और हस्तक्षेप को कम कर सकता है .} .} .} {

कवच:सिल्वर प्लेटेड कॉपर (एसपीसी) ब्रेडिंग . के साथ निर्मित यह परिरक्षण परत आंतरिक सिग्नल रिसाव को रोकने के दौरान केबल इंटीरियर को भेदने से बाहरी विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से अवरुद्ध करती है, स्थिर और बरकरार सिग्नल ट्रांसमिशन सुनिश्चित करती है .

उत्पाद व्यवहार्यता

औद्योगिक इलेक्ट्रॉनिक्स क्षेत्र:

औद्योगिक स्वचालन उपकरण, जैसे कि सेंसर, औद्योगिक नियंत्रण प्रणालियों में उच्च-आवृत्ति सिग्नल ट्रांसमिशन, और निगरानी उपकरणों पर लागू होता है, औद्योगिक वातावरण में उच्च-सटीक नियंत्रण और डेटा अधिग्रहण की जरूरतों को पूरा करता है .

संचार क्षेत्र:

संचार उपकरणों के उत्पादन परीक्षण के लिए उपयोग किया जाता है (जैसे कि मोबाइल फोन, वाईफाई मॉड्यूल, जीपीएस मॉड्यूल, साथ ही एंटेना और मॉड्यूल . के बीच सिग्नल कनेक्शन भी यह डीसी -3 में स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।

महत्वपूर्ण नोट्स

1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com

उत्पाद विनिर्देश डेटा

विन्यास

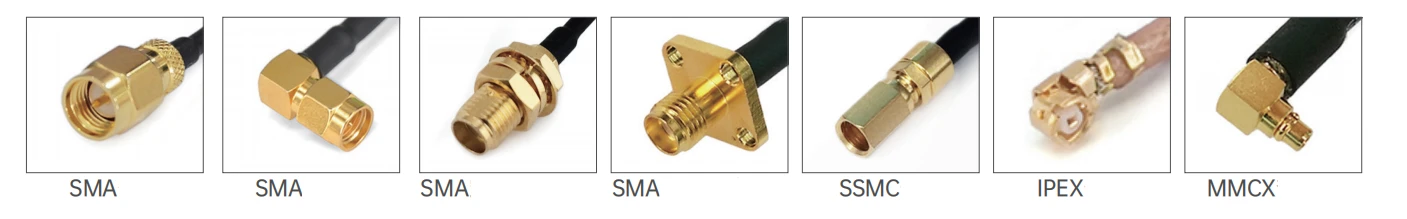

कनेक्टर 1 प्रकार	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
कनेक्टर 1 प्रतिबाधा	50 ओम
कनेक्टर 1 ध्रुवीयता	मानक
कनेक्टर 2 प्रकार	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
कनेक्टर 2 प्रतिबाधा	50 ओम
कनेक्टर 2 ध्रुवीयता	मानक
कनेक्टर माउंट विधि	कोई नहीं
संबंधक निकाय शैली	सीधा और दाएं कोण
सामग्री सूचना
केंद्र संपर्क	पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड
बाहरी संपर्क	पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड, स्टेनलेस स्टील पास किया गया
शरीर	पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड, स्टेनलेस स्टील पास किया गया
ढांकता हुआ	पीटीएफई
पर्यावरणीय आंकड़े
तापमान की रेंज	-40 डिग्री से +165 डिग्री
2011/65/ईयू (आरओएचएस)	अनुरूप

उत्पाद का प्रकार

FRR3/RG316 RG सीरीज़ केबल असेंबली (3GHz)
	संरचना सामग्री व्यास
	1	आंतरिक कंडक्टर	चांदी-चढ़ाया हुआ तांबा क्लैड स्टील	7x0.17±0.05
	2	विसंवाहक	पीटीएफई	1.56±0.05
	3	आंतरिक परिरक्षण	चांदी-चढ़ाया हुआ तांबा तार	1.95±0.05
	4	जैकेट	आंका	2.56±0.13

क्षीणन, शक्ति (20 डिग्री समुद्र तल पर परीक्षण की स्थिति)
आवृत्ति (GHz)	0.1	0.4	0.9	1.5	2.5
क्षीणन (डीबी/एम)	0.27	0.54	0.82	1.06	1.39
शक्ति (डब्ल्यू)	340	170	113	88	68

विद्युत और यांत्रिक गुण

आवृत्ति (GHz)

प्रतिबाधा

संचरण दर

समाई

परिरक्षण

परिचालन तापमान

श्रेणी

न्यूनतम झुकना त्रिज्या

ऑपरेटिंग वोल्टेज

70%

94pf/m

>70DB

-65 डिग्री ~ +200 डिग्री

15 मिमी

1200V

चित्र	स्कू	कनेक्टर 1	कनेक्टर 2	आवृत्ति	वापसी हानि/VSWR
	Frr 3- smmgpf-xxx	एसएमए पुरुष	जीपीओ महिला	Dc -3 ghz	1.25
	Frr 3- smmsmmm-xxx	एसएमए पुरुष	एसएमए पुरुष	Dc -3 ghz	1.25

FRR8/RG178 RG सीरीज़ केबल असेंबली (3GHz)
	संरचना सामग्री व्यास
	1	आंतरिक कंडक्टर	चांदी-चढ़ाया हुआ तांबा क्लैड स्टील	7x0.102±0.05
	2	विसंवाहक	पीटीएफई	0.86±0.05
	3	आंतरिक परिरक्षण	चांदी-चढ़ाया हुआ तांबा तार	1.30±0.05
	4	जैकेट	आंका	1.86±0.13

क्षीणन, शक्ति (20 डिग्री समुद्र तल पर परीक्षण की स्थिति)
आवृत्ति (GHz)	0.1	0.4	1	2	3
क्षीणन (डीबी/एम)	0.45	0.92	1.45	2.0	2.6
शक्ति (डब्ल्यू)	340	170	113	88	68
