2- वे पावर डिवाइडर
2- वे पावर डिवाइडर रेडियो हैं - आवृत्ति और माइक्रोवेव डिवाइस जो समान रूप से इनपुट पावर को वितरित कर सकते हैं या इसे दो आउटपुट पोर्ट को एक विशिष्ट अनुपात के अनुसार आवंटित कर सकते हैं . वे कई क्षेत्रों में एक महत्वपूर्ण भूमिका निभाते हैं जैसे कि संचार, रडार, और परीक्षण और माप .
विवरण
उत्पाद परिचय
2- वे पावर डिवाइडर रेडियो हैं - फ़्रीक्वेंसी और माइक्रोवेव डिवाइस जो समान रूप से इनपुट पावर को वितरित कर सकते हैं या इसे दो आउटपुट पोर्ट को एक विशिष्ट अनुपात के अनुसार आवंटित कर सकते हैं . उपलब्ध .
उत्पाद संरचना सुविधाएँ
वे पावर डिवाइडर ज्यादातर एल्यूमीनियम मिश्र धातु से बने होते हैं, और कुछ उच्च - आवृत्ति उत्पादों का उपयोग करते हैं, ठीक प्रसंस्करण के माध्यम से पीतल . का उपयोग करते हैं, इसमें उत्कृष्ट यांत्रिक शक्ति और स्थिरता . होती है। उपचार न केवल एंटी -संक्षारण प्रदर्शन को बढ़ाते हैं, बल्कि उत्पाद की गर्मी अपव्यय क्षमता में भी सुधार करते हैं, उच्च - बिजली संचालन के दौरान प्रभावी गर्मी अपव्यय सुनिश्चित करते हैं और स्थिर प्रदर्शन को बनाए रखते हैं .
विभिन्न एप्लिकेशन आवृत्तियों और परिदृश्यों के अनुसार, विभिन्न प्रकार के कनेक्टर प्रकार सुसज्जित हैं, जैसे कि एसएमए, एन, टीएनसी, 2. 92 मिमी, 2. 4 मिमी, 1.85 मिमी, आदि। इन कनेक्टर्स में कम सम्मिलन हानि और उच्च वापसी की विशेषताएं हैं जो अन्य उपकरणों के साथ विश्वसनीय संबंध प्राप्त कर सकते हैं।
उत्पाद व्यवहार्यता
इसका उपयोग रडार ट्रांसमीटरों में बिजली वितरण के लिए किया जाता है, कई ट्रांसमिशन मॉड्यूल को एक साथ काम करने के लिए सक्षम करता है . यह एक ही समय में रडार . की पहचान सीमा और सटीकता को बढ़ाता है, यह रडार रिसीवर में इको सिग्नल को संसाधित करता है
प्रोक्योरमेंट फ़ीक्यू
उत्पाद का प्रकार
|
SMA 2- वे पावर डिवाइडर |
||||
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-5 m 010- e |
एसएमए महिला |
5MHz ~ 1ghz |
1.30 |
18 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 3 डिग्री |
1 |
±0.3 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-005060- e |
एसएमए महिला |
500MHz ~ 6GHz |
1.40 |
18 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 2 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
ऑक्सीकरण |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-011017- e |
एसएमए महिला |
1.1GHz ~ 1.7GHz |
1.20 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 2 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
ऑक्सीकरण |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-005080- e |
एसएमए महिला |
0.5GHz ~ 8GHz |
1.40 |
18 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 3 डिग्री |
20 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-020080- e |
एसएमए महिला |
2ghz ~ 8ghz |
1.25 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 3 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-020080- e |
एसएमए महिला |
2ghz ~ 8ghz |
1.25 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 3 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|

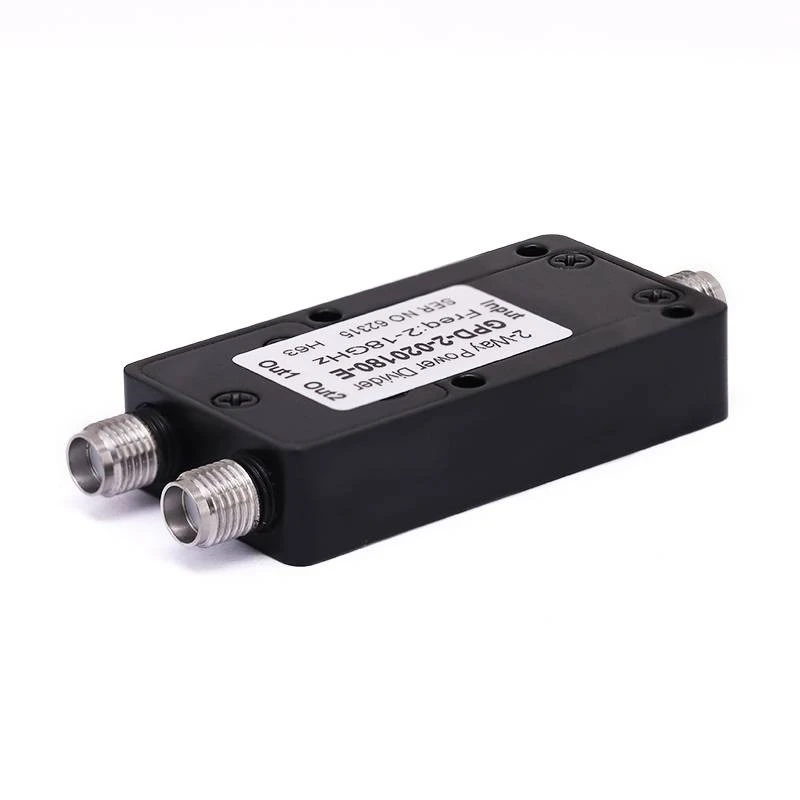

Gpd -2-020180- e |
एसएमए महिला |
2ghz ~ 18ghz |
1.35 |
18 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 4 डिग्री |
20 |
±0.3 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-0026 e |
एसएमए महिला |
डीसी ~ 26.5GHz |
1.50 |
10 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 5 डिग्री |
1 |
±0.5 |
पीतल |
सोना |
|
N 2- वे पावर डिवाइडर |
||||
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2 n -011017- e |
N महिला |
1.1GHz से 1.7GHz |
1.20 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 2 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
ऑक्सीकरण |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2 n -005060- e |
N महिला |
5GHz से 6GHz |
1.20 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 3 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
ऑक्सीकरण |
|
TNC 2- वे पावर डिवाइडर |
||||
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|

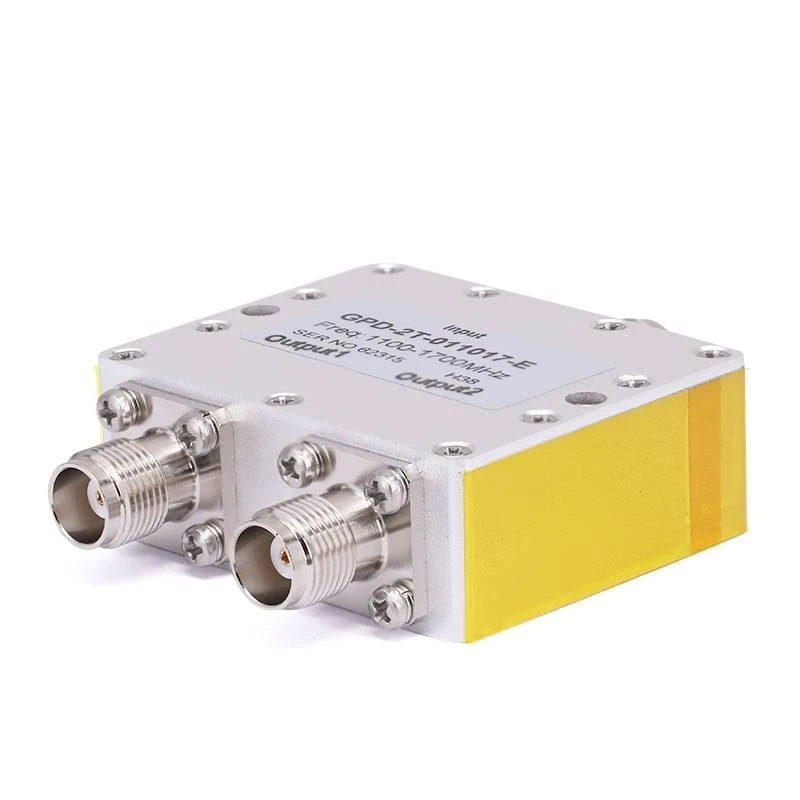

Gpd -2 t -011017- e |
TNC महिला |
1.1GHz से 1.7GHz |
1.20 |
20 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 2 डिग्री |
30 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
ऑक्सीकरण |
|
2.92 मिमी 2- वे पावर डिवाइडर |
||||
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-040400- t |
2.92 मिमी महिला |
4GHz से 40GHz |
1.60 |
18 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 4 डिग्री |
20 |
±0.2 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
|
|
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|

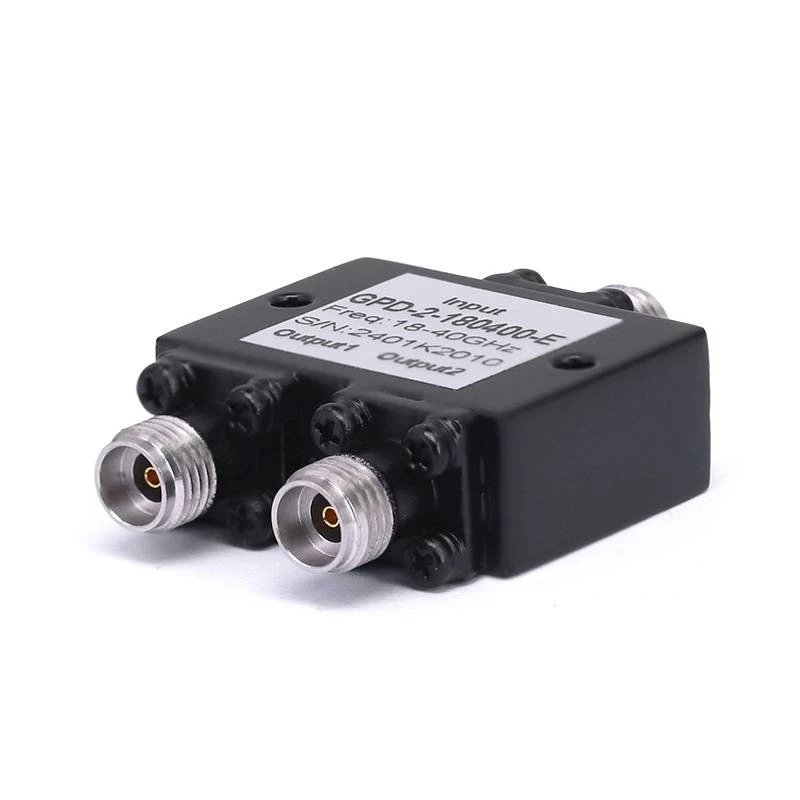

Gpd -2-180400- e |
2.92 मिमी महिला |
18Hz से 40GHz |
1.50 |
16 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 5 डिग्री |
20 |
±0.4 |
एल्यूमीनियम मिश्र धातु |
काला रंग |
 |
 |
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|

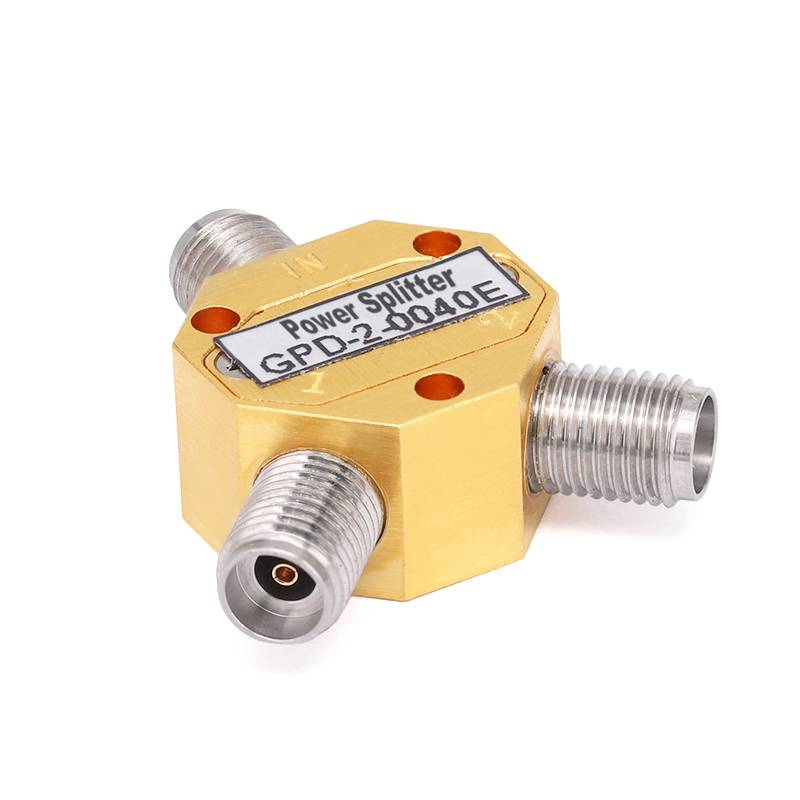

Gpd -2-0040 e |
2.92 मिमी महिला |
डीसी से 40GHz |
1.50 |
10 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 7 डिग्री |
1 |
±0.7 |
पीतल |
सोना |
|
2.4 मिमी 2- वे पावर डिवाइडर |
||||
 |
|
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|
Gpd -2-0050 e |
2.4 मिमी महिला |
डीसी से 50GHz |
1.60 |
10 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 7 डिग्री |
1 |
±0.7 |
पीतल |
सोना |
|
1.85 मिमी 2- वे पावर डिवाइडर |
||||
 |
 |
|||
|
स्कू |
संबंधक श्रृंखला |
आवृत्ति |
VSWR इनपुट |
अलगाव मिन . (db) |
|

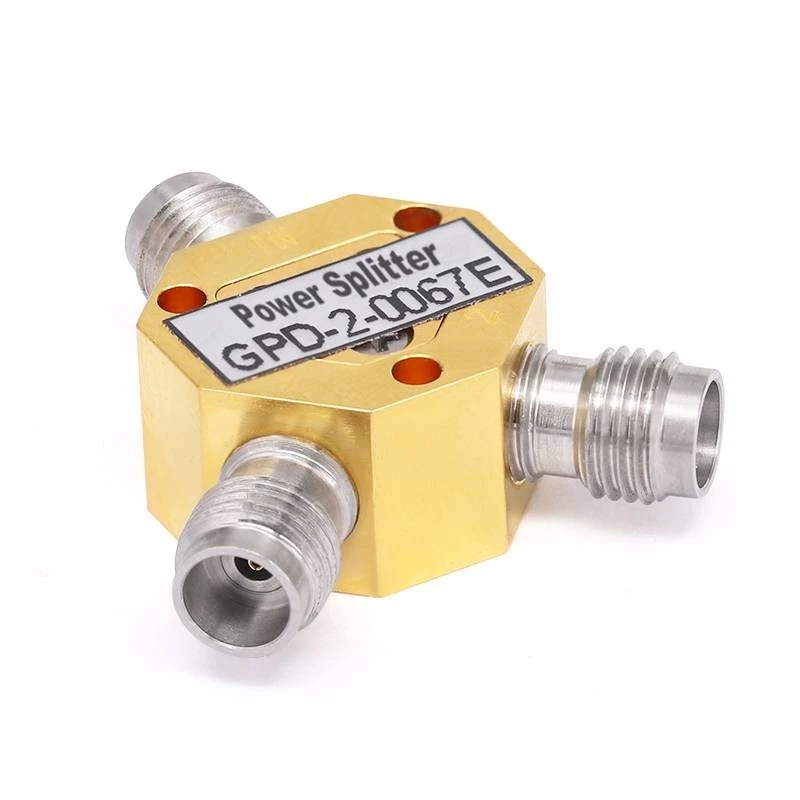

Gpd -2-0067 e |
1.85 मिमी महिला |
डीसी से 67GHz |
1.80 |
10 |
|
चरण संतुलन (डिग्री) |
शक्ति, अधिकतम इनपुट (वाट) |
आयाम संतुलन |
शरीर की सामग्री |
शरीर -रत्न |
|
± 8 डिग्री |
1 |
±0.8 |
पीतल |
सोना |
