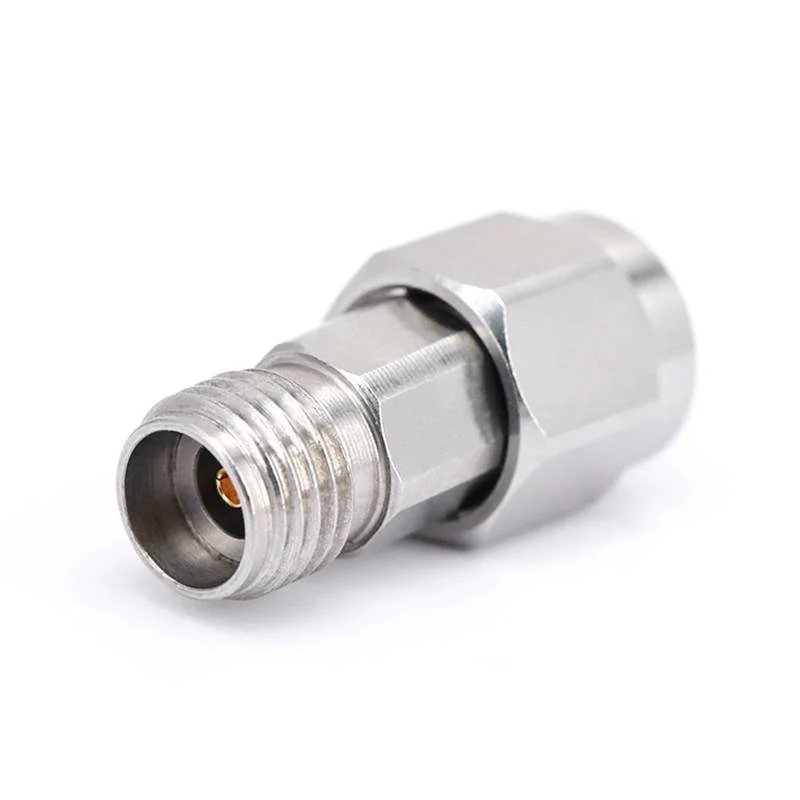

क्यों 0 db attenuators मौजूद हैं?



कई RF इंजीनियरों को {{{0}}} db attenuators के अस्तित्व के बारे में पता नहीं हो सकता है। पहली नज़र में, 0db attenuators काउंटरिंट्यूटिव-के बाद, उनके नाम से पता चलता है कि उनका प्राथमिक कार्य सिग्नल की ताकत को कम करना है, फिर भी वे वास्तव में कोई क्षीणन नहीं करते हैं। हालांकि, उनका अस्तित्व व्यावहारिक इंजीनियरिंग से उपजा है, जो सरल सिग्नल क्षीणन से परे है। यहाँ उनके मुख्य उपयोगों का एक विस्तृत टूटना है:



1। प्रतिबाधा मिलान
0 db attenuators की सबसे महत्वपूर्ण भूमिकाओं में से एक इलेक्ट्रॉनिक और रेडियो आवृत्ति (RF) सिस्टम में प्रतिबाधा स्थिरता सुनिश्चित करना है।

कई इलेक्ट्रॉनिक सिस्टम (जैसे कि आरएफ ट्रांसमीटर, एंटेना, और परीक्षण उपकरण) को विशिष्ट विशेषता बाधाओं (आमतौर पर 5 0 ω या 75ω) के साथ संचालित करने के लिए डिज़ाइन किया गया है। जुड़े घटकों के बीच प्रतिबाधा बेमेल सिग्नल प्रतिबिंब का कारण बन सकता है, जो सिग्नल अखंडता को कम करता है, बिजली संचरण दक्षता को कम करता है, और संवेदनशील उपकरणों को भी नुकसान पहुंचा सकता है। 0 डीबी एटेन्यूएटर्स को सावधानीपूर्वक अपने इनपुट और आउटपुट पोर्ट पर एक सटीक, मानकीकृत प्रतिबाधा (जैसे, 50 and) बनाए रखने के लिए इंजीनियर किया जाता है। जब बेमेल घटकों के बीच डाला जाता है, तो वे प्रतिबाधा अंतराल को "पुल" करते हैं, प्रतिबिंबों को कम करते हैं और सिग्नल आयाम को बदलने के बिना कुशल सिग्नल ट्रांसमिशन सुनिश्चित करते हैं।



2। यांत्रिक/इंटरफ़ेस अनुकूलन
जटिल प्रणालियों में, घटक अक्सर विभिन्न प्रकार के कनेक्टर (जैसे कि एसएमए, एन-टाइप, बीएनसी) या भौतिक रूपों का उपयोग करते हैं। 0 db attenuators को अक्सर इन असंगतियों को हल करने के लिए एडेप्टर के रूप में उपयोग किया जाता है।



3। अंशांकन और परीक्षण संदर्भ
आरएफ, माइक्रोवेव और ऑप्टिकल परीक्षण में, सटीकता महत्वपूर्ण है। 0 db attenuators मूल्यवान अंशांकन उपकरण और संदर्भ बिंदुओं के रूप में काम करते हैं: वे परीक्षण सेटअप में "ज्ञात मानक" के रूप में कार्य करते हैं।



4। सिग्नल पथ स्थिरता
उन प्रणालियों में जहां क्षीणन आवश्यकताएं गतिशील रूप से बदलती हैं (जैसे कि संचार नेटवर्क या रडार सिस्टम), 0 db attenuators सिग्नल श्रृंखला में यांत्रिक और विद्युत एकरूपता बनाए रख सकते हैं:



उदाहरण के लिए, एक प्रणाली 5 डीबी एटेन्यूएटर (मजबूत संकेतों को कम करने के लिए) का उपयोग करने और बिना किसी क्षीणन (कमजोर संकेतों को संभालने के लिए) की आवश्यकता के बीच स्विच कर सकती है। एक 0 db attenuator सम्मिलित करना जब कोई क्षीणन की आवश्यकता नहीं होती है, तो यह सुनिश्चित करता है कि सिग्नल पथ की भौतिक लंबाई, कनेक्टर लोडिंग, और इलेक्ट्रोमैग्नेटिक विशेषताएं बिल्कुल वैसी ही बनी रहती हैं, जब एक उच्च-मूल्य वाले एटेन्यूएटर का उपयोग किया जाता है, सिग्नल चरण में अप्रत्याशित परिवर्तनों से बचने के लिए, प्रणाली के प्रदर्शन के साथ हस्तक्षेप कर सकता है।



5। अलगाव और सुरक्षा
यद्यपि वे सिग्नल आयाम को कम नहीं करते हैं, 0 db attenuators आमतौर पर डिज़ाइन सुविधाओं के साथ एकीकृत होते हैं जो विद्युत अलगाव या सुरक्षा प्रदान करते हैं: वे संवेदनशील घटकों (जैसे रिसीवर) को वोल्टेज स्पाइक्स या डाउनस्ट्रीम उपकरणों (जैसे ट्रांसमिटर्स) द्वारा उत्पन्न प्रतिबिंबों से बफर कर सकते हैं। उनके आंतरिक सर्किटरी (जैसे, प्रतिरोधक नेटवर्क) क्षणिक संकेतों को कम कर सकते हैं या अपस्ट्रीम उपकरण को नुकसान पहुंचाने से हानिकारक रिवर्स पावर को रोक सकते हैं। उच्च-आवृत्ति प्रणालियों में, यहां तक कि क्षीणन के बिना, वे सिग्नल पथ के विभिन्न वर्गों को अलग करके "क्रॉसस्टॉक" को कम कर सकते हैं।



अनुप्रयोग उदाहरण

आरएफ संचार प्रणालियाँ: एक 0 एक ट्रांसीवर और एक एंटीना के बीच डीबी एटेन्यूएटर, पावर ट्रांसमिशन को अधिकतम करने वाले 50 and प्रतिबाधा मिलान सुनिश्चित करता है।

टेस्ट लैब्स: A 0 DB Attenuator (SMA-TO-BNC) का उपयोग एक सिग्नल जनरेटर और एक आस्टसीलोस्कोप को जोड़ने के लिए किया जाता है, जो एक इंटरफ़ेस एडाप्टर और एक अंशांकन संदर्भ दोनों के रूप में सेवा करता है।

प्रसारण: वीडियो सिस्टम में, 75ω 0 db attenuators एम्पलीफायरों से समाक्षीय केबलों से मेल खाते हैं, जिससे सिग्नल रिफ्लेक्शन को रोकते हैं जो भूत या विरूपण का कारण बनते हैं।



निष्कर्ष में, 0 db attenuators "बेकार" नहीं हैं-वे बहुमुखी घटक हैं जो प्रतिबाधा, कनेक्टिविटी, अंशांकन और सिस्टम स्थिरता से संबंधित प्रमुख इंजीनियरिंग चुनौतियों को हल करते हैं, और उनका मूल्य सिग्नल क्षीणन से बहुत आगे बढ़ता है।
