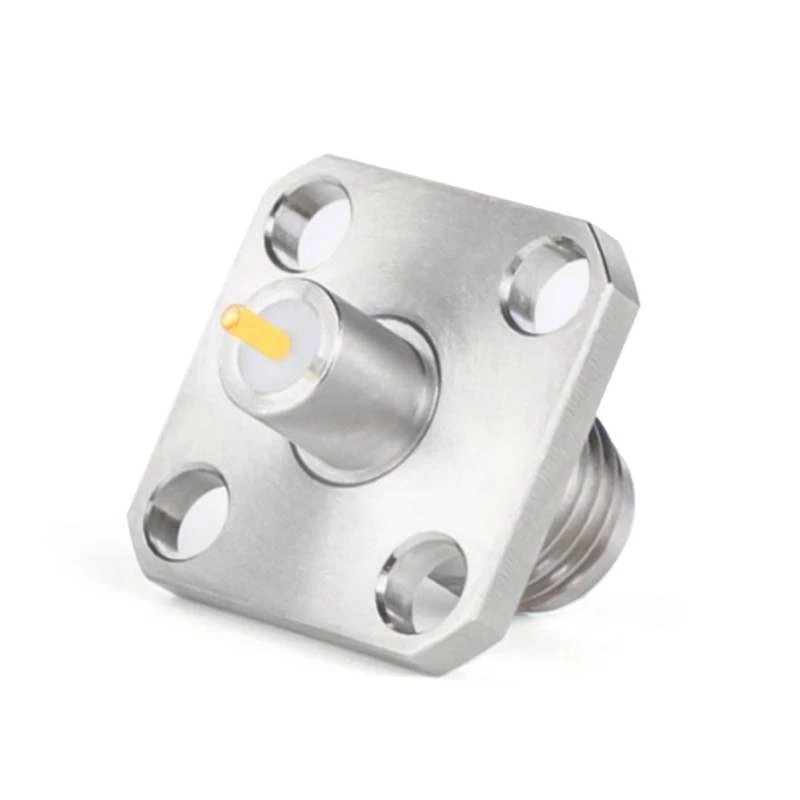

टर्मिनल कनेक्टर्स

यह टर्मिनल कनेक्टर उत्कृष्ट प्रदर्शन का दावा करता है . यह कुशलता से अल्ट्रा - वाइड आरएफ फ़्रीक्वेंसी बैंड से डीसी ~ 110GHz से सिग्नल को कुशलता से प्रसारित कर सकता है, सिग्नल अखंडता को एक हद तक सुरक्षित कर सकता है और सिग्नल एटेन्यूएशन को कम करने के लिए {{3} { इसके अलावा, यह कई सम्मिलन और निष्कासन का सामना कर सकता है, उच्च - विश्वसनीयता कनेक्शन . सुनिश्चित कर सकता है

यह रखरखाव की सुविधा में उत्कृष्टता प्राप्त करता है, सीधे प्रतिस्थापन और आसान डिस्सैबली और मरम्मत के लिए अनुमति देता है . 50 ओम के आमतौर पर उपयोग किए जाने वाले प्रतिबाधा के साथ, इसमें कम सम्मिलन हानि होती है, प्रभावी रूप से सिग्नल ऊर्जा हानि .} यह पोर्ट प्रकारों की एक विविध रेंज प्रदान करता है, जिसमें SMA, 2 {6} 92 GPO (SMP), GPPO (मिनी-एसएमपी) आदि, विभिन्न आरएफ उपकरणों और प्रणालियों की आवश्यकताओं के लिए लचीला अनुकूलन को सक्षम करता है।

टर्मिनल कनेक्टर मुख्य रूप से डिजाइन के माध्यम से एक सीधा सुविधा प्रदान करते हैं . फिर भी, इन कनेक्टर्स का एक सबसेट 90 डिग्री एंगल्ड कॉन्फ़िगरेशन में आता है, विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए लचीलापन प्रदान करता है .}

स्थापना के संदर्भ में, विभिन्न प्रकार के विकल्प उपलब्ध हैं {. बढ़ते फ्लैंग्स में 4 - होल और 2 - होल कॉन्फ़िगरेशन दोनों शामिल हैं, विभिन्न सेटअप में सुरक्षित लगाव को सक्षम करना . इसके अलावा, बाहरी - थ्रेडेड इंटरफेस के साथ टर्मिनल कनेक्टर्स {}

जब यह बाड़ों या गुहाओं के साथ इंटरफेस की बात आती है, तो टर्मिनल कनेक्टर तीन अलग -अलग संक्रमण विधियों का समर्थन करते हैं . हवा - ढांकता हुआ दीवार - प्रवेश विधि न्यूनतम हस्तक्षेप के साथ कुशल सिग्नल ट्रांसमिशन सुनिश्चित करती है . इन्सुलेटिंग - ढांकता हुआ दीवार - पेनेट्रेशन विकल्प, { - प्रवेश विधि बेहतर परिरक्षण और यांत्रिक मजबूती प्रदान करती है, उच्च प्रदर्शन और बीहड़ वातावरण के लिए आदर्श .

उनके उत्कृष्ट प्रदर्शन के साथ, इन टर्मिनल कनेक्टर का उपयोग संचार अवसंरचना के क्षेत्र में व्यापक रूप से किया जाता है और बेस स्टेशनों, उपग्रह संचार उपकरणों, और वायरलेस लोकल एरिया नेटवर्क (WLAN) सिस्टम के अपरिहार्य प्रमुख घटक हैं . विभिन्न उपकरणों के ट्रांसीवर सिस्टम में, एंटीनाइवर और विभिन्न ट्रांसफ़ॉर्म्स के साथ संपूर्ण संचार लिंक के स्थिर और कुशल संचालन के लिए .

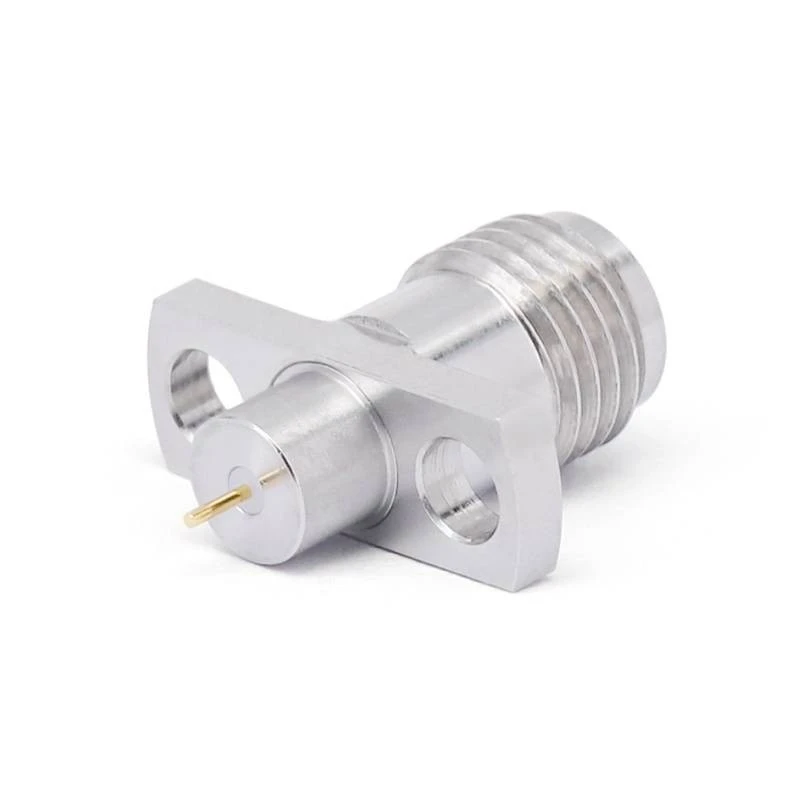

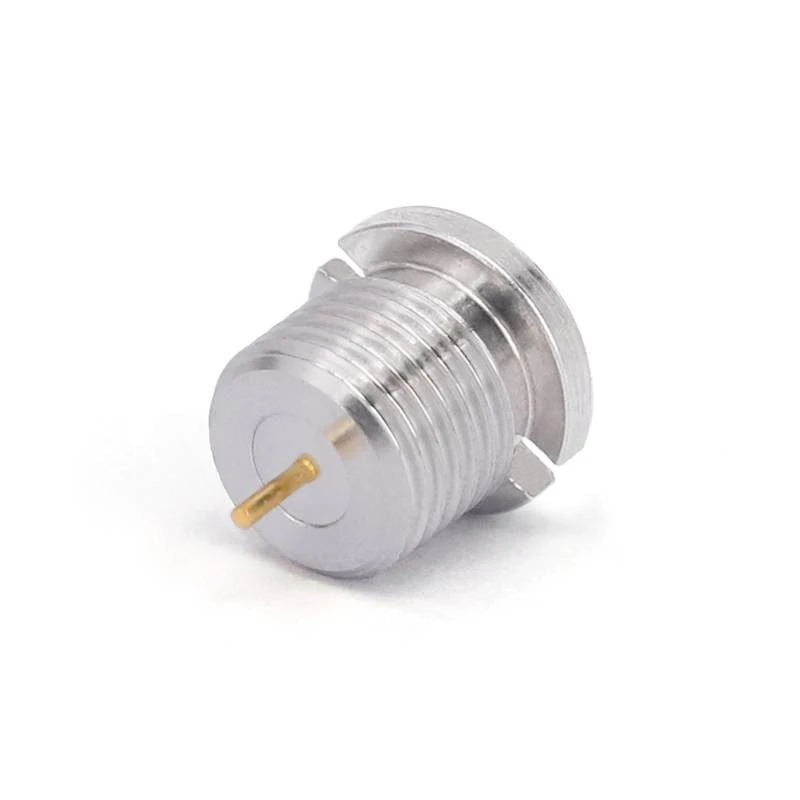

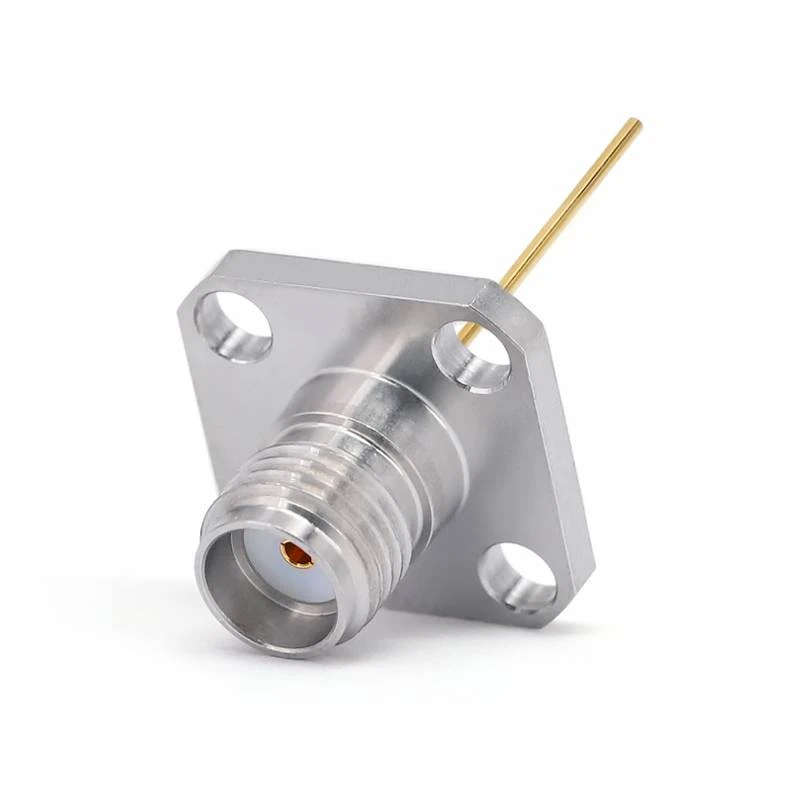

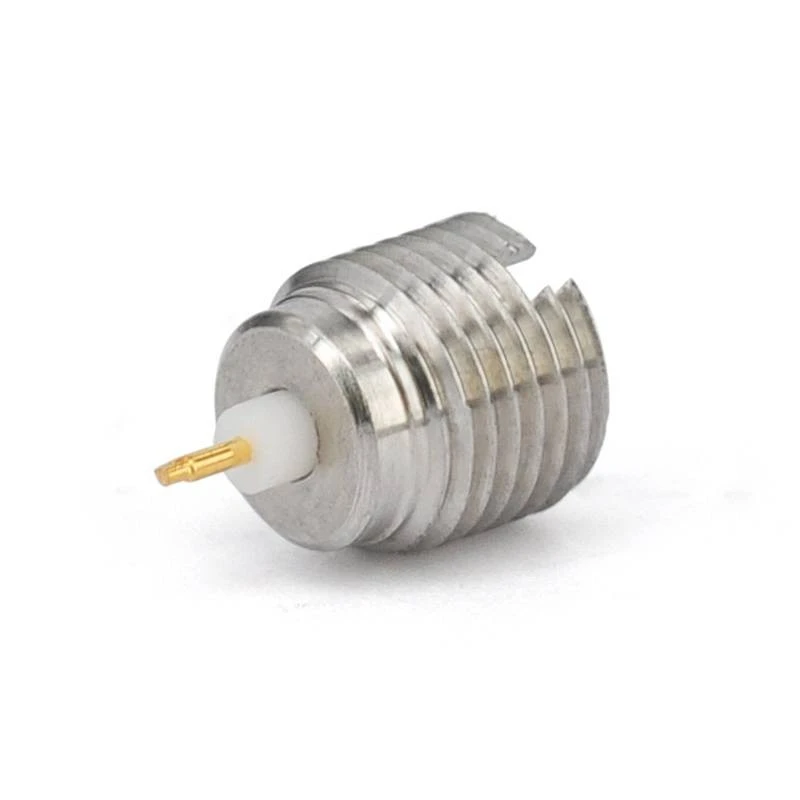

एसएमए टर्मिनल कनेक्टर
स्कू	आवृत्ति	पिन एल	पिन डी	वीएसडब्ल्यूआर	इंस्टालेशन

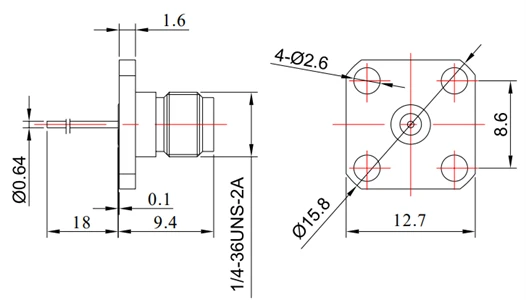

Fr 2- sma-kfd0110	Dc - 26.5 ghz	18 मिमी	0.64 मिमी	1.15	पेंच लॉकिंग

स्कू	आवृत्ति	पिन एल	पिन डी	संपर्क डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- sma-kfd0101	Dc - 26.5 ghz	2 मिमी	0.8 मिमी	4 मिमी	1.15	पेंच लॉकिंग
स्कू	आवृत्ति	पिन एल	पिन डी	ढांकता हुआ डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- sma-kfd0405a	Dc - 26.5 ghz	1.3 मिमी	0.4 mm	3.2 मिमी	1.15	पेंच लॉकिंग

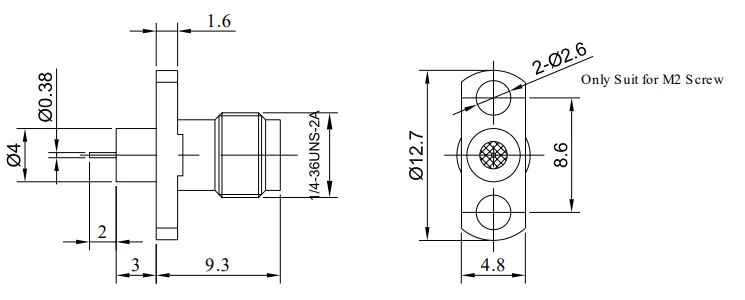

एसएमए टर्मिनल कनेक्टर
स्कू	आवृत्ति	पिन एल	पिन डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- sma-kfd0702	Dc - 26.5 ghz	2 मिमी	0.38 मिमी	1.15	पेंच लॉकिंग

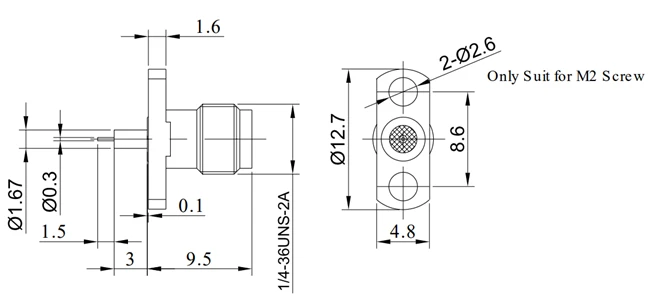

2.92 मिमी टर्मिनल कनेक्टर
स्कू	आवृत्ति	पिन एल	पिन डी	ढांकता हुआ डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2-2.92- KFD0705	Dc - 26.5 ghz	1.5 मिमी	0.30 मिमी	1.67 मिमी	1.15	पेंच लॉकिंग
स्कू	आवृत्ति	पिन एल	पिन डी	संपर्क डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2-2.92- KFD0402	Dc - 26.5 ghz	1.5 मिमी	0.3 मिमी	4 मिमी	1.15	पेंच लॉकिंग
स्कू	आवृत्ति	पिन एल	पिन डी	ढांकता हुआ डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2-2.92- KFD0405	Dc - 26.5 ghz	1.5 मिमी	0.3 मिमी	1.67 मिमी	1.15	पेंच लॉकिंग

GPO (SMP) और GPPO (मिनी-एसएमपी) टर्मिनल कनेक्टर
स्कू	आवृत्ति	पिन एल	पिन डी	संपर्क डी	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1.8 मिमी	0.30 मिमी	2.18 मिमी	1.32@18ghz	टांकने की क्रिया

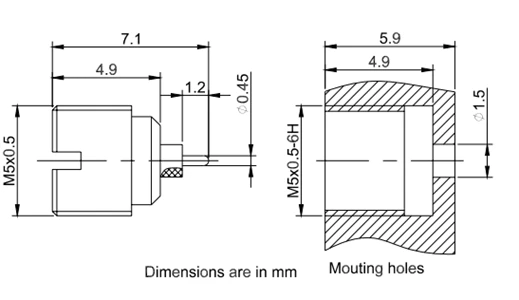

स्कू	आवृत्ति	पिन एल	पिन डी	पेंच	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- gpo-jyd12g	Dc - 26.5 ghz	1.2 मिमी	0.45 मिमी	M5*0.5	1.40	कंजूस सूत
स्कू	आवृत्ति	पिन एल	पिन डी	पेंच	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- gppo-jyd 2- f	Dc - 40 ghz	1 मिमी	0.3 मिमी	M4*0.5_6g	1.22	कंजूस सूत

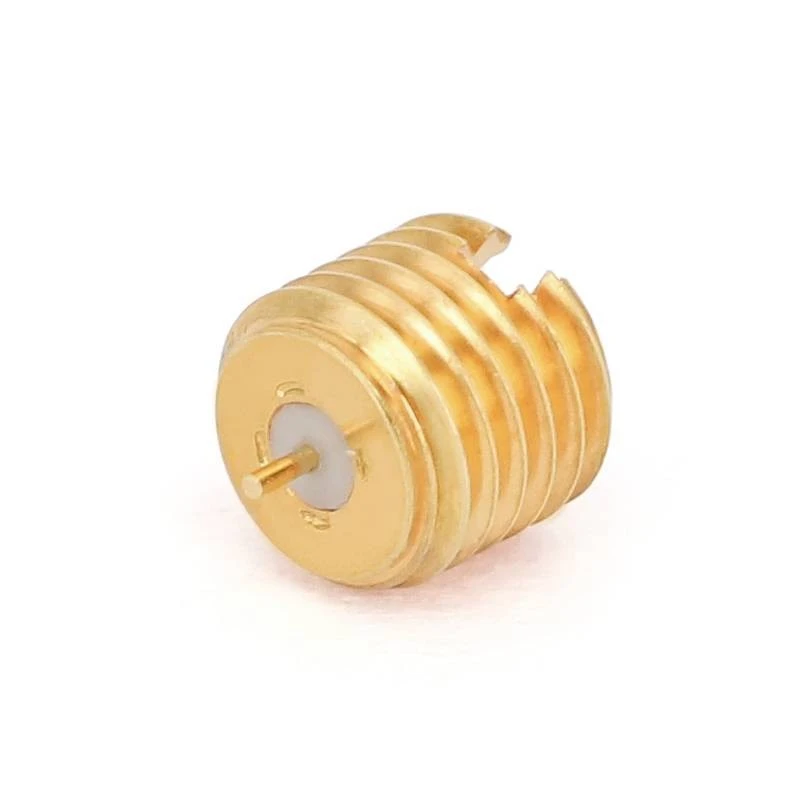

GPO (SMP) टर्मिनल कनेक्टर
स्कू	आवृत्ति	पिन एल	पिन डी	पेंच	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- gpo-jyd26ag-l	Dc - 26.5 ghz	2 मिमी	0.45 मिमी	M5*0.5	1.40	कंजूस सूत
स्कू	आवृत्ति	पिन एल	पिन डी	पेंच	वीएसडब्ल्यूआर	इंस्टालेशन
Fr 2- gpo-jyd26g-l	Dc - 40 ghz	2 मिमी	0.7 मिमी	M5*0.5	1.43	कंजूस सूत
