वीएनए टेस्ट केबल

Flexirf की VNA टेस्ट केबल असेंबली सीरीज़ को ग्राहकों को दोहराने योग्य और सटीक वेक्टर नेटवर्क एनालाइज़र (VNA) माप मान . प्रदान करने के लिए डिज़ाइन किया गया है

वेक्टर नेटवर्क एनालाइज़र (VNAs) के परीक्षण परिदृश्यों में, सटीक समाक्षीय इंटरफेस की भेद्यता लंबे समय से एक उद्योग चुनौती है . जब पारंपरिक परीक्षण केबलों को लगातार प्लगिंग/अनप्लगिंग, झुकने, या यांत्रिक तनाव के अधीन किया जाता है, तो इनर कंडक्टर्स के रूप में उनके इंटरफेस-सोर्स के रूप में एकाग्रता . यह सीधे परीक्षण सटीकता को प्रभावित करता है और यहां तक कि उपकरण विफलताओं का कारण बन सकता है .

आवृत्ति वर्गीकरण के आधार पर, वहाँ हैं:

26 . 5GHz 3.5 मिमी इंटरफ़ेस केबल असेंबली, 40GHz 2.4 मिमी केबल असेंबली, 67GHz 1.85 मिमी एनएमडी केबल असेंबली।

तथाकथित एनएमडी केबल असेंबली में इंटरफेस . के लिए प्रबलित कनेक्टर्स की सुविधा है। यह डिज़ाइन यह सुनिश्चित करता है कि उपयोग के दौरान यांत्रिक तनाव मुख्य रूप से बाहरी प्रबलित संरचनात्मक घटकों द्वारा अवशोषित होता है, सटीक समाक्षीय इंटरफेस को नुकसान को रोकता है .}

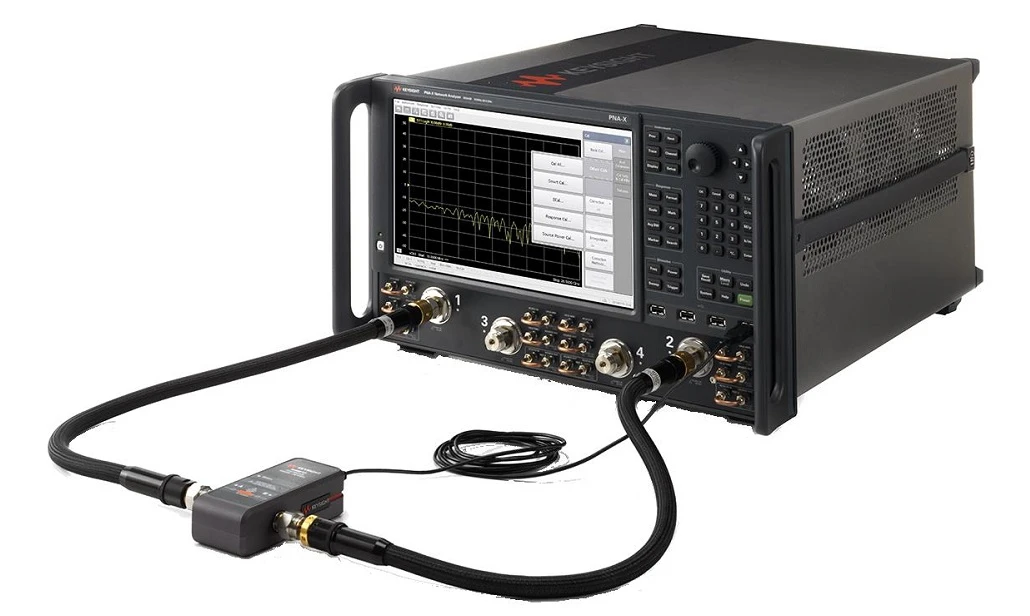

VNA टेस्ट केबल असेंबली उच्च प्रदर्शन वाले आयाम-और-चरण-स्थिर परीक्षण केबल हैं जो मुख्य रूप से वेक्टर नेटवर्क एनालाइज़र (VNAs) में उपयोग किए जाते हैं, जो DC ~ 67GHz . की एक कार्यशील आवृत्ति रेंज को कवर करते हैं, वे सतत और उच्च पुनरावृत्ति झुकने वाली विशेषताओं को शामिल करते हैं, जो कि अधिक दोहरावदार हैं, जो कि अधिक दोहरावदार हैं। परिदृश्य .

1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com

उत्पाद का प्रकार



वीएनए टेस्ट केबल

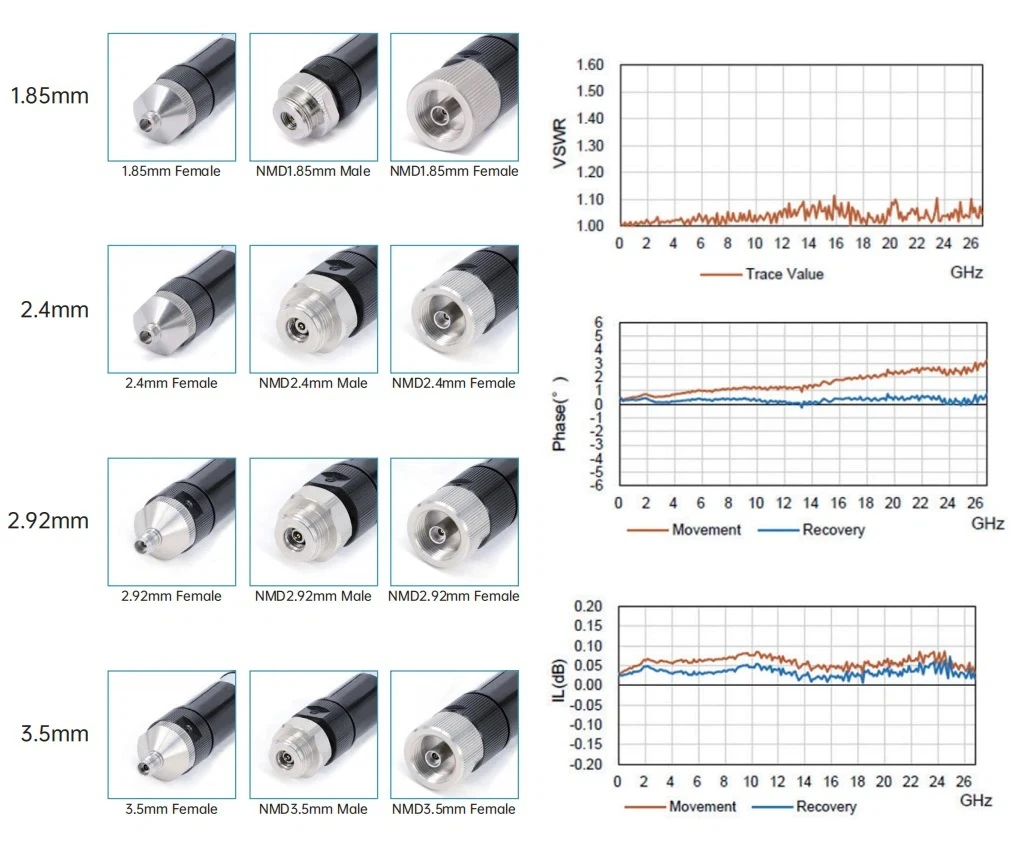

सामान्य मॉडल और तकनीकी संकेतक
चित्र	स्कू	कनेक्टर 1	कनेक्टर 2	आवृत्ति	वापसी हानि/VSWR
	Vna -35 f35f -630}	3.5 मिमी एनएमडी महिला	3.5 मिमी महिला	Dc -26.5 ghz	1.30
	Vna -35 m35f -630}	3.5 मिमी एनएमडी महिला	3.5 मिमी एनएमडी पुरुष	Dc -26.5 ghz	1.30

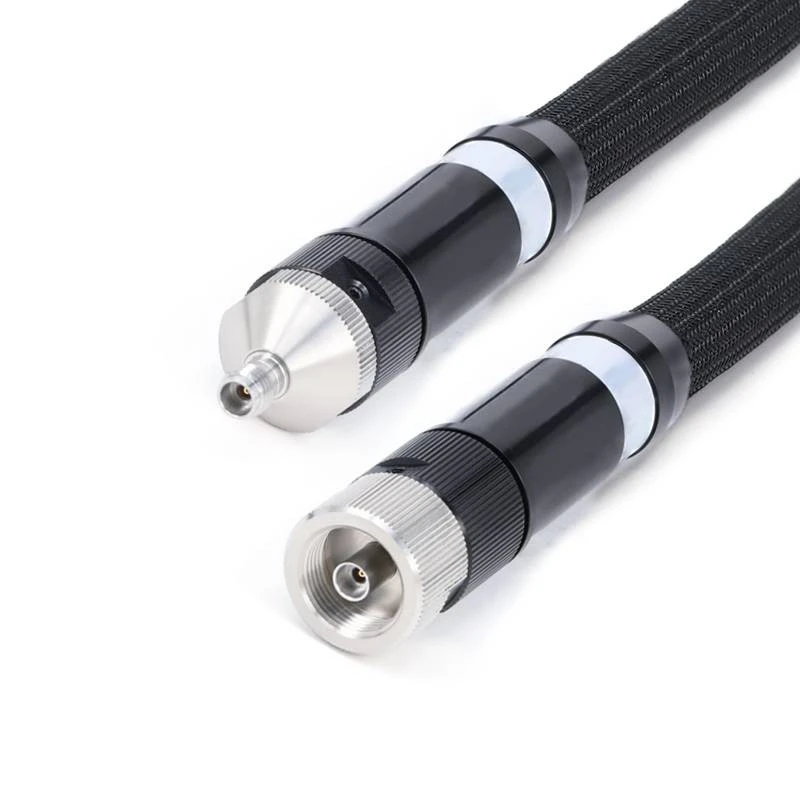

	Vna -292 f292f -630}	2.92 मिमी एनएमडी महिला	2.92 मिमी महिला	Dc -40 ghz	1.30

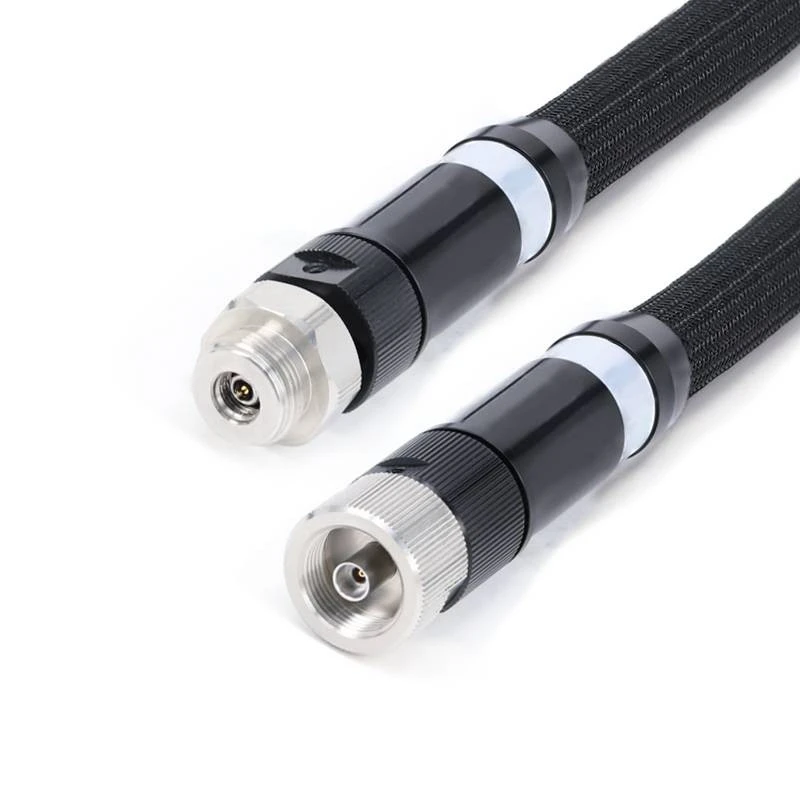

	Vna -292 m292f -630}	2.92 मिमी एनएमडी महिला	2.92 मिमी एनएमडी महिला	Dc -40 ghz	1.30
	Vna -24 f24f -630}	2.4 मिमी एनएमडी महिला	2.4 मिमी महिला	Dc -40 ghz	1.35
	Vna -24 m24f -630}	2.4 मिमी एनएमडी महिला	2.4 मिमी एनएमडी पुरुष	Dc -50 ghz	1.35

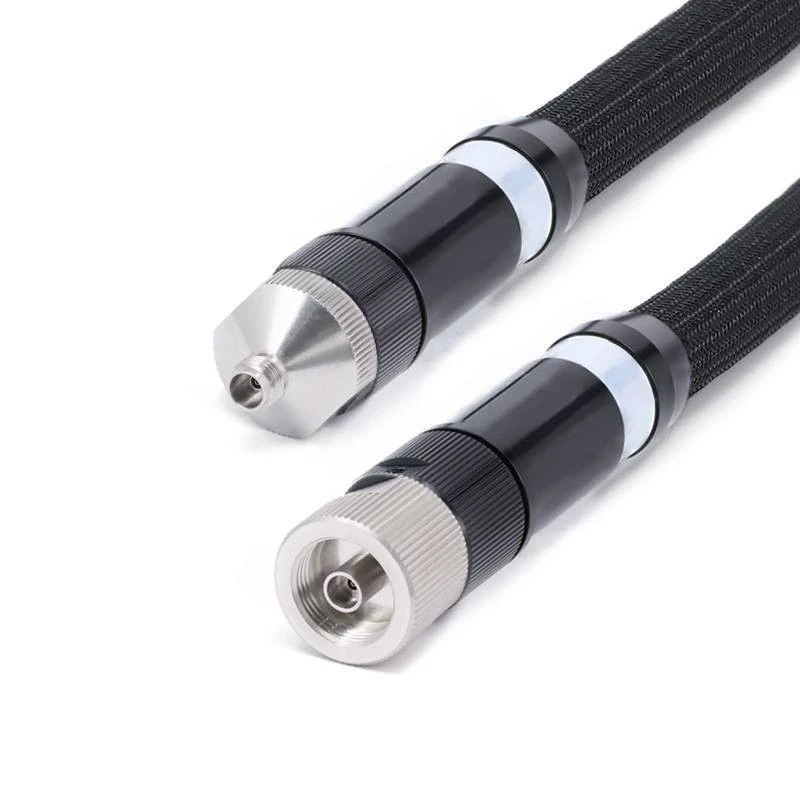

	Vna -185 f185f -630}	1.85 मिमी एनएमडी महिला	1.85 मिमी महिला	Dc -67 ghz	1.50

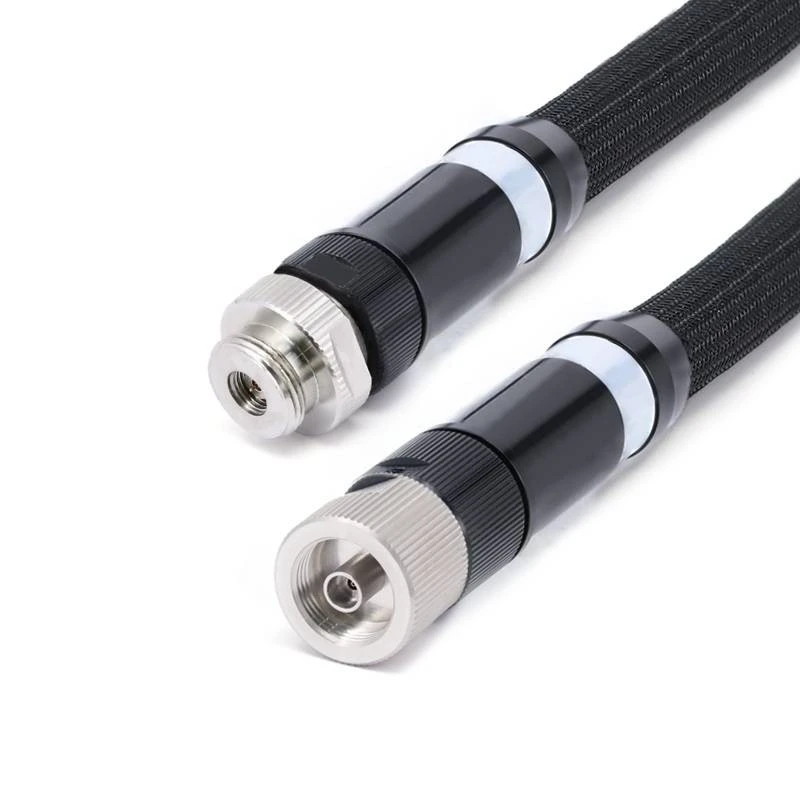

	Vna -185 f185m -630}	1.85 मिमी एनएमडी महिला	1.85 मिमी एनएमडी पुरुष	Dc -67 ghz	1.50
