सभी एसएमए कनेक्टर्स के बारे में



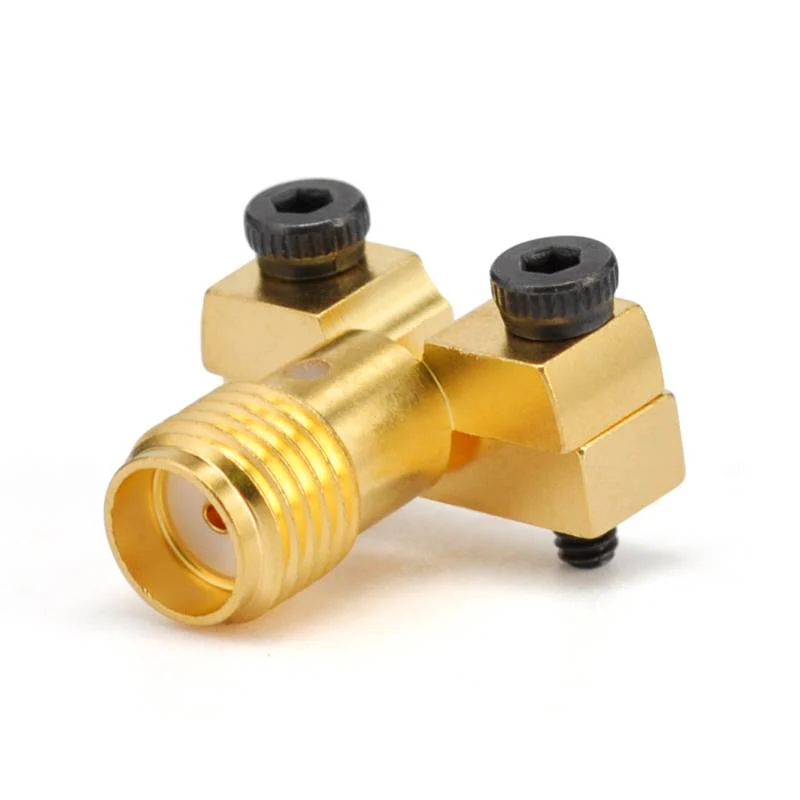

एसएमए कनेक्टर एक व्यापक रूप से उपयोग किया जाने वाला आरएफ कोक्सिअल कनेक्टर है, जो इसके उच्च प्रदर्शन और बहुमुखीता के लिए प्रसिद्ध है . इसे 1950 के दशक में बेंडिक्स स्किनटिला द्वारा विकसित किया गया था, और नाम "एसएमए" का नाम है। सिग्नल .



1. SMA कनेक्टर्स की मुख्य विशेषताएं

आकार: SMA कनेक्टर्स में 0 . 141 इंच के बाहरी कंडक्टर व्यास के साथ एक कॉम्पैक्ट संरचना होती है, जो उन्हें सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त बनाती है।

आवृत्ति रेंज: वे आमतौर पर 18 गीगाहर्ट्ज तक काम करते हैं, हालांकि कुछ उच्च-प्रदर्शन संस्करण 26 . 5 गीगाहर्ट्ज या उससे भी अधिक तक पहुंच सकते हैं।

प्रतिबाधा: अधिकांश एसएमए कनेक्टर 50 ओम हैं, जो आरएफ और माइक्रोवेव सिस्टम के लिए मानक कॉन्फ़िगरेशन है .

युग्मन तंत्र: 1/4 इंच, 36 थ्रेड प्रति इंच UNC थ्रेड्स के साथ एक थ्रेडेड कपलिंग डिजाइन को अपनाता है, मजबूत कंपन प्रतिरोध के साथ एक फर्म और स्थिर कनेक्शन सुनिश्चित करता है .

एसएमए सामग्री और सतह उपचार प्रक्रियाएं

शेल आमतौर पर पीतल और स्टेनलेस स्टील से बना होता है, और जंग प्रतिरोध और चालकता को बढ़ाने के लिए (जैसे निकल, सोना) को चढ़ाया जा सकता है .

केंद्र कंडक्टर तांबा, पीतल, या बेरिलियम कॉपर हो सकता है, एक सोने की चढ़ाया सतह के साथ इष्टतम सिग्नल ट्रांसमिशन प्राप्त करने के लिए .

वोल्टेज स्टैंडिंग वेव रेशियो (VSWR): उच्च-गुणवत्ता वाले SMA कनेक्टर्स में कम VSWR (आमतौर पर 1 . 2: 1 12 GHz से नीचे), जिसका अर्थ है न्यूनतम प्रतिबिंब के साथ कुशल सिग्नल ट्रांसमिशन।



2. SMA कनेक्टर के प्रकार

एसएमए कनेक्टर विभिन्न अनुप्रयोगों के अनुरूप विभिन्न कॉन्फ़िगरेशन में आते हैं:

पोर्ट प्रकारों के अनुसार, उन्हें विभाजित किया जा सकता है: मानक पोर्ट एसएमए, त्वरित-कनेक्ट एसएमए, और रिवर्स पोलरिटी एसएमए .

संरचनात्मक शैलियों के अनुसार, उन्हें सीधे और दाएं-कोण प्रकारों में विभाजित किया जा सकता है . सीधे कनेक्टर्स का उपयोग श्रृंखला कनेक्शन के लिए किया जाता है, जबकि दाएं-कोण प्रकार तंग स्थानों के लिए उपयुक्त होते हैं . 90- डिग्री झुकने डिजाइन स्थान को बचा सकते हैं या केबल तनाव को कम कर सकते हैं . {5} {

स्थापना के तरीकों के अनुसार, उन्हें नियमित और पैनल-माउंट प्रकारों में विभाजित किया जा सकता है . पैनल-माउंट कनेक्टर्स को पैनलों या बाड़ों पर स्थापना के लिए डिज़ाइन किया गया है, जैसे कि विभिन्न प्रकारों जैसे कि 2- होल फ्लैंग्स, 4- होल फ्लैंग्स, और राउंड फ्लैंग्स . .



3. SMA के सामान्य उपयोग

दूरसंचार क्षेत्र में, एसएमए कनेक्टर्स का व्यापक रूप से मोबाइल फोन बेस स्टेशनों, सैटेलाइट सिस्टम और वायरलेस संचार उपकरणों . में उपयोग किया जाता है

परीक्षण उपकरणों में, वे परीक्षण उपकरणों जैसे कि ऑस्किलोस्कोप, नेटवर्क एनालाइजर और सिग्नल जनरेटर . में उपयोग किए जाते हैं

एंटीना सिस्टम में, एसएमए कनेक्टर्स का उपयोग अक्सर वायरलेस सिस्टम में एंटेना को जोड़ने के लिए किया जाता है .

RF सर्किट में, वे कई RF उपकरणों जैसे कि एम्पलीफायरों, फिल्टर और मिक्सर . में पाए जाते हैं

नोट



4. पावर हैंडलिंग क्षमता:

यद्यपि एसएमए कनेक्टर कम-शक्ति और मध्यम-शक्ति आरएफ सिस्टम के लिए उपयुक्त हैं, वे उच्च शक्ति वाले परिदृश्यों के लिए उच्च-शक्ति अनुप्रयोगों . के लिए उपयुक्त नहीं हो सकते हैं, अन्य कनेक्टर जैसे कि एन-टाइप या 7/16- प्रकार अधिक उपयुक्त हो सकते हैं .}

मैकेनिकल ड्यूरेबिलिटी: कुछ बड़े कनेक्टर्स की तुलना में, एसएमए कनेक्टर अपेक्षाकृत नाजुक होते हैं, विशेष रूप से पिन संरेखण के संदर्भ में और यांत्रिक तनाव को समझने के लिए . इसलिए, हैंडलिंग और स्थापना के दौरान अतिरिक्त देखभाल की जानी चाहिए .}



संगतता: एसएमए कनेक्टर्स का चयन करते समय, यह सुनिश्चित करें कि पुरुष और महिला कनेक्टर थ्रेड आकार और प्रतिबाधा के संदर्भ में मेल खाते हैं, एक अच्छा कनेक्शन . सुनिश्चित करने के लिए वे 2 . 92 मिमी और 3.5 मिमी पोर्ट के साथ भी परस्पर जुड़े हो सकते हैं।
