अर्ध-कठोर केबल असेंबली
अर्ध-कठोर केबल असेंबली उच्च प्रदर्शन वाले उत्पाद हैं जो रेडियो आवृत्ति (आरएफ) और माइक्रोवेव फ़ील्ड में व्यापक रूप से उपयोग किए जाते हैं, विभिन्न प्रकार के जटिल कनेक्शन और सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करने में सक्षम हैं . अर्ध-कठोर संरचना केबल को एक निश्चित आकार . बनाए रखने की अनुमति देती है .}
विवरण

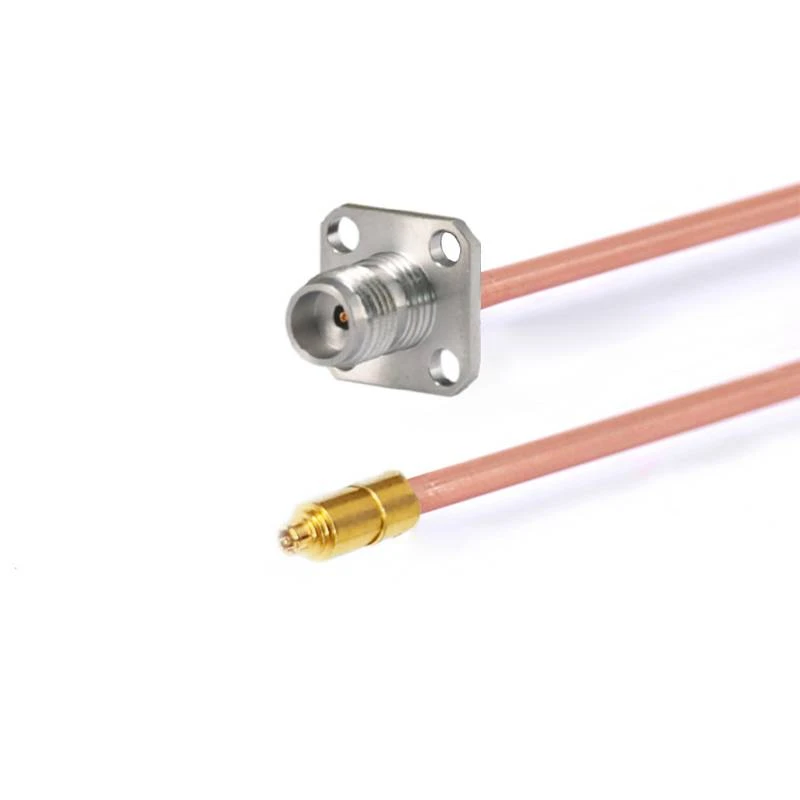

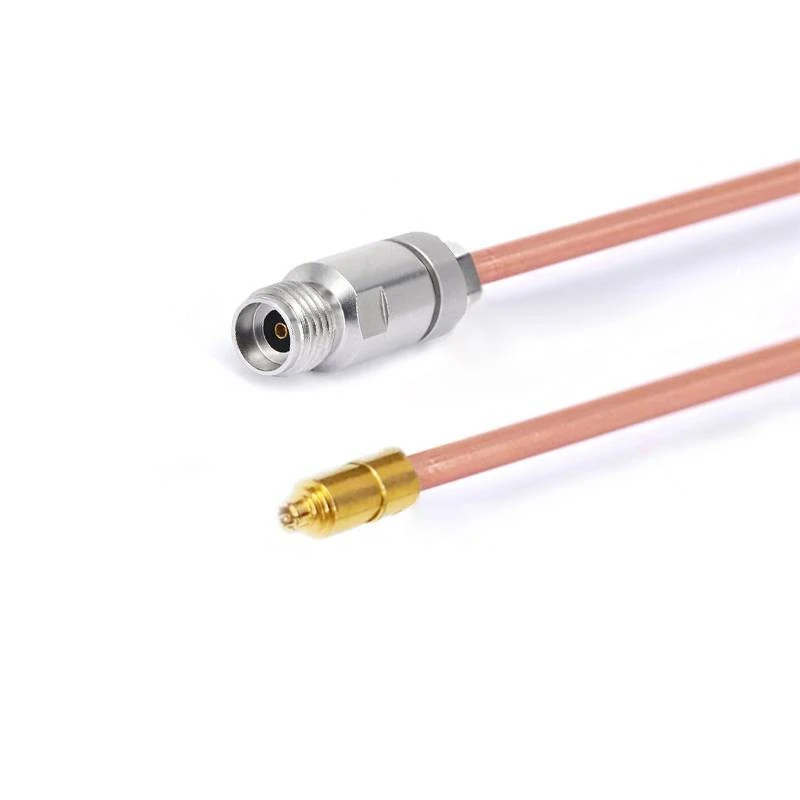

अर्ध-कठोर केबल असेंबली
सेमी-रिगिड केबल असेंबलियां उच्च-प्रदर्शन वाले उत्पाद हैं जो व्यापक रूप से रेडियो फ्रीक्वेंसी (आरएफ) और माइक्रोवेव फ़ील्ड में उपयोग किए जाते हैं, जो विभिन्न प्रकार के जटिल कनेक्शन और सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करने में सक्षम हैं . अर्ध-रिगिड संरचना केबल को एक निश्चित आकार . को एक बार स्थापित करने की अनुमति देता है, जो कि शिफ्ट होने की संभावना कम हो जाता है या यह सुनिश्चित करता है कि इसलिए, यह उच्च स्थिरता आवश्यकताओं के साथ जटिल वायरिंग सिस्टम के लिए उपयुक्त है .
उत्पाद परिचय
उत्पाद मॉडल की एक विस्तृत श्रृंखला में आता है . FR710S & FR710/GUT - 085 086 "एक उदाहरण के रूप में एक उदाहरण . के रूप में अलग -अलग मॉडल अलग -अलग फ़्रीक्वेंसी रेंज और डिवाइस इंटरफेस के लिए उपयुक्त हैं {{5} 26.5ghz, और 1.30. का एक वापसी हानि/वोल्टेज स्थायी तरंग अनुपात
केंद्र का संपर्क सोना-प्लेटेड ब्रास या गोल्ड-प्लेटेड बेरिलियम कॉपर . से बना है, जो बाहरी संपर्क के लिए है, आप गोल्ड-प्लेटेड ब्रास, गोल्ड-प्लेटेड बेरिलियम कॉपर, पासविटेड स्टेनलेस स्टील, आदि से चुन सकते हैं। Ptfe . केबल का केंद्रीय कंडक्टर सिल्वर-प्लेटेड कॉपर-क्लैड स्टील है, और इन्सुलेटिंग लेयर सॉलिड PTFE . है। म्यान को कोई सामग्री या FEP नहीं बनाया जा सकता है, जो सिग्नल ट्रांसमिशन प्रदर्शन सुनिश्चित करता है
उत्पाद व्यवहार्यता
उनके उत्कृष्ट प्रदर्शन के कारण, अर्ध-कठोर केबल असेंबलियां सिग्नल ट्रांसमिशन . के लिए कड़े आवश्यकताओं के साथ कई क्षेत्रों में महत्वपूर्ण भूमिका निभाती हैं, वे व्यापक रूप से विभिन्न उद्योगों जैसे संचार, इलेक्ट्रॉनिक्स और एयरोस्पेस . में उपयोग किए जाते हैं।
इलेक्ट्रॉनिक वारफेयर उपकरणों को उच्च-तीव्रता वाले इलेक्ट्रोमैग्नेटिक हस्तक्षेप वातावरण में संचालित करने की आवश्यकता है . उच्च परिरक्षण प्रभावशीलता और अर्ध-कठोर केबल असेंबलियों के स्थिर विद्युत प्रदर्शन उन्हें इलेक्ट्रॉनिक युद्ध उपकरणों में आंतरिक कनेक्शन के लिए एक आदर्श विकल्प बनाते हैं .}
अंतरिक्ष यान की जटिल प्रणालियों में, विभिन्न उपकरणों और उपकरणों को जोड़ने के लिए अर्ध-कठोर केबल असेंबली का उपयोग किया जाता है .
महत्वपूर्ण नोट्स
1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|
कनेक्टर 1 प्रकार |

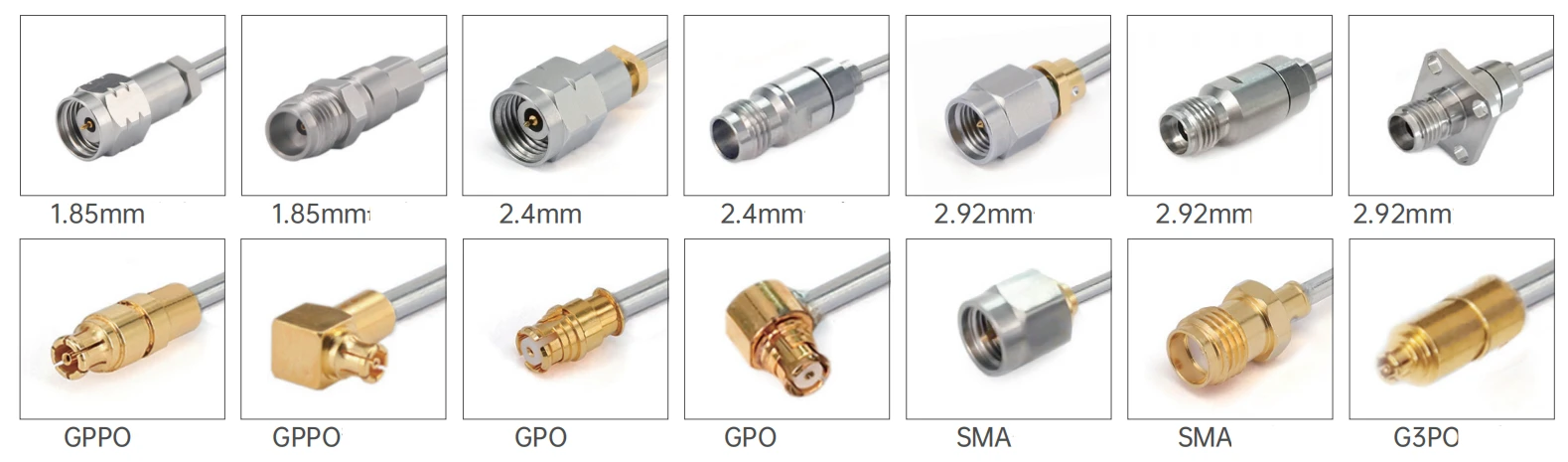

1.85 मिमी/2.4 मिमी/2.92 मिमी/SMA/G3PO/GPPO |
|
कनेक्टर 1 प्रतिबाधा |
50 ओम |
|
कनेक्टर 1 ध्रुवीयता |
मानक |
|
कनेक्टर 2 प्रकार |
1.85 मिमी/2.4 मिमी/2.92 मिमी/SMA/G3PO/GPPO/ |
|
कनेक्टर 2 प्रतिबाधा |
50 ओम |
|
कनेक्टर 2 ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
कोई नहीं |
|
संबंधक निकाय शैली |
सीधा और दाएं कोण |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड |
|
बाहरी संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड, स्टेनलेस स्टील पास किया गया |
|
शरीर |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड, स्टेनलेस स्टील पास किया गया |
|
ढांकता हुआ |
PEI/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-40 डिग्री से +125 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
|
केबल विनिर्देश |
|
|
केंद्र कंडक्टर |
चांदी चढ़ाया हुआ कॉपरवेल्ड |
|
ढांकता हुआ |
ठोस पीटीएफई |
|
जैकेट |
कोई नहीं या एफईपी |
|
कैपेसिटेंस (पीएफ/एम) |
95.1 |
|
प्रसार का वेग (%) |
70 |
|
परिरक्षण प्रभावशीलता |
<-100dB @ 1GHz |
|
सत्ता चलाना |
समुद्र तल पर 10watt @ 18GHz, VSWR1.0 |
उत्पाद का प्रकार
| FR710S और FR710/GUT -085 086 "श्रृंखला अर्ध-कठोर केबल असेंबली | ||||
 |
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.51±0.0127 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
1.688±0.0254 |
|
|
3 |
बाहरी कंडक्टर |
टिन्ड कॉपर/तांबा |
2.2±0.05 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
क्षीणन (डीबी/एम) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
शक्ति (डब्ल्यू) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
सामान्य मॉडल और तकनीकी संकेतक |
|||||
 |
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|

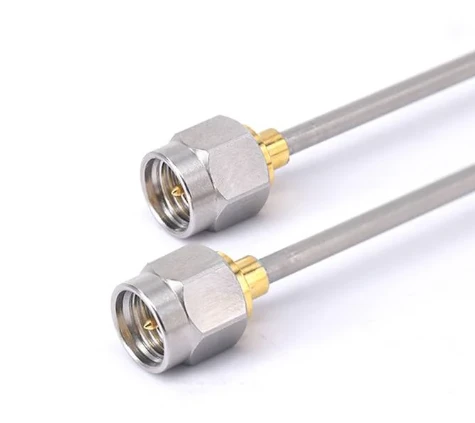

FR710S-SMMSMM-XXX |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.30 |
|
|

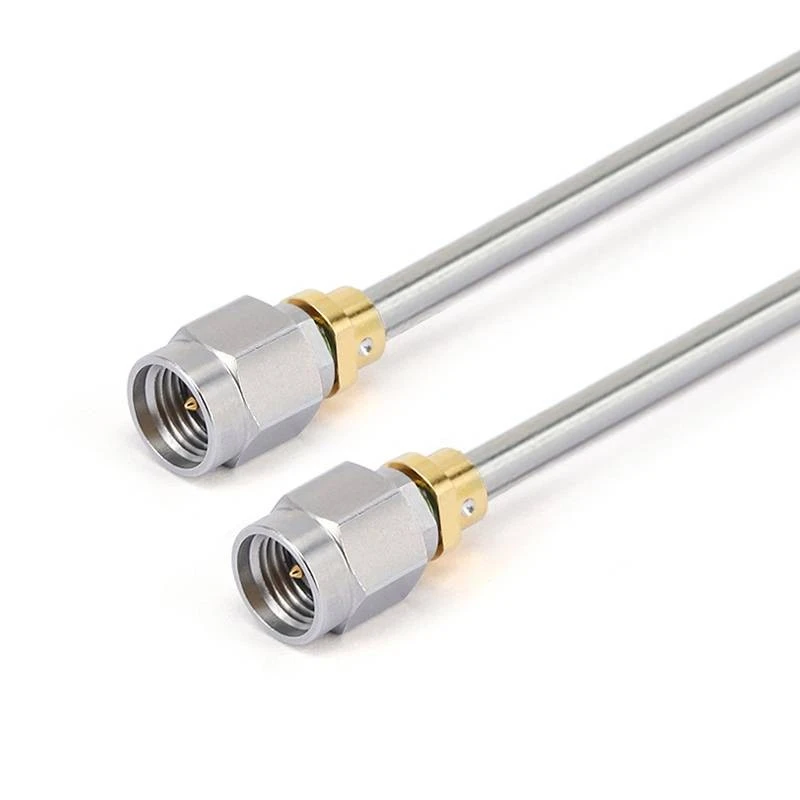

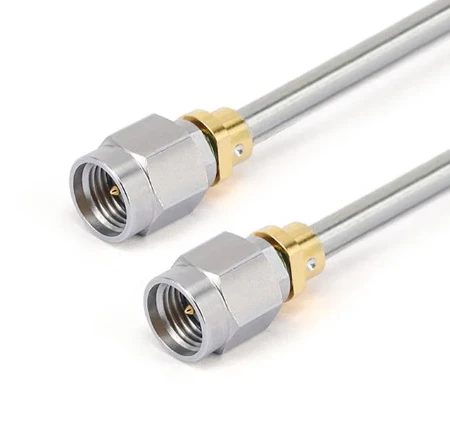

FR710S -292 M292M-XXX |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc -40 ghz |
1.35 |
|
|

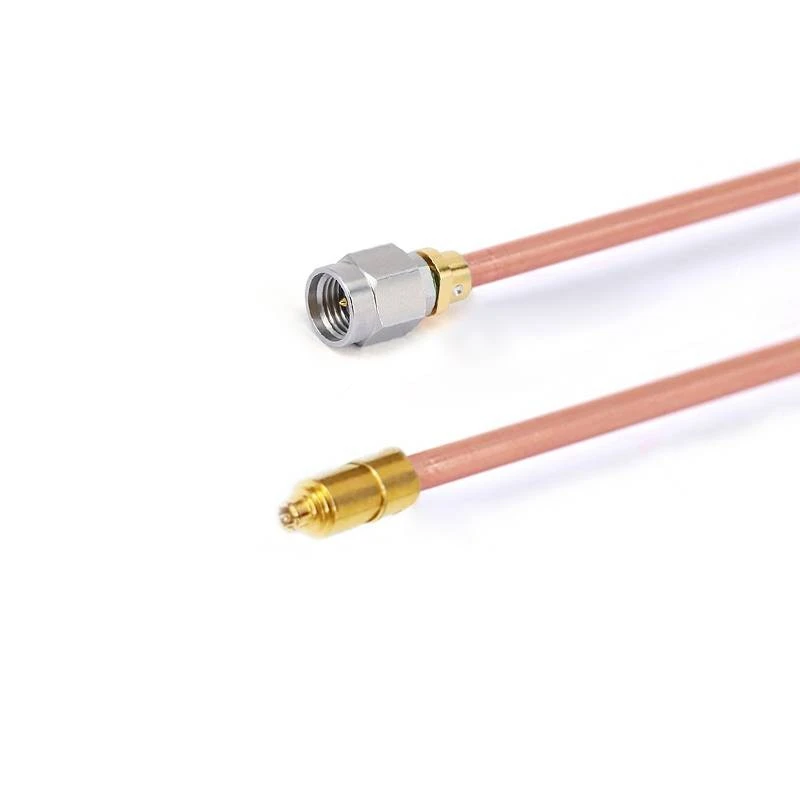

Fr 710-292 mg3pf-xxx |
2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fr 710-292 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fr 710-185 mg3pf-xxx |
185 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 710-185 fg3pf-xxx |
185 मिमी महिला |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 710-185 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 185 मिमी महिला |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|

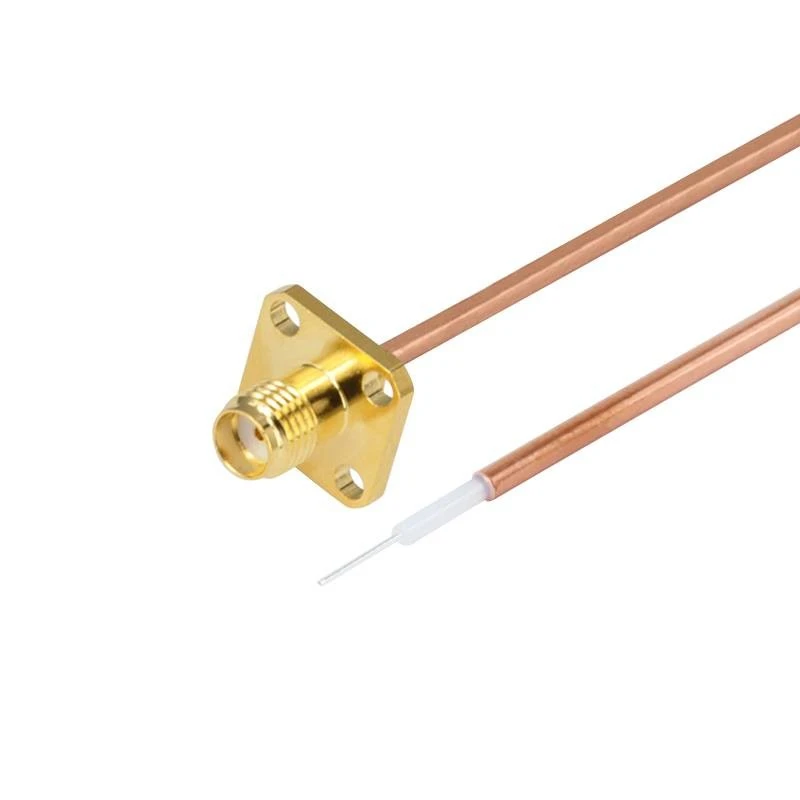

Fr 710- smff 000- xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
खुला |
Dc -18 ghz |
1.30 |
|
|
Fr 710- smff 000- xxx |
एसएमए महिला |
खुला |
Dc -18 ghz |
1.30 |
|
|
Fr 710-292 f 000- xxx |
2.92 मिमी महिला |
खुला |
Dc -40 ghz |
1.35 |
|
|

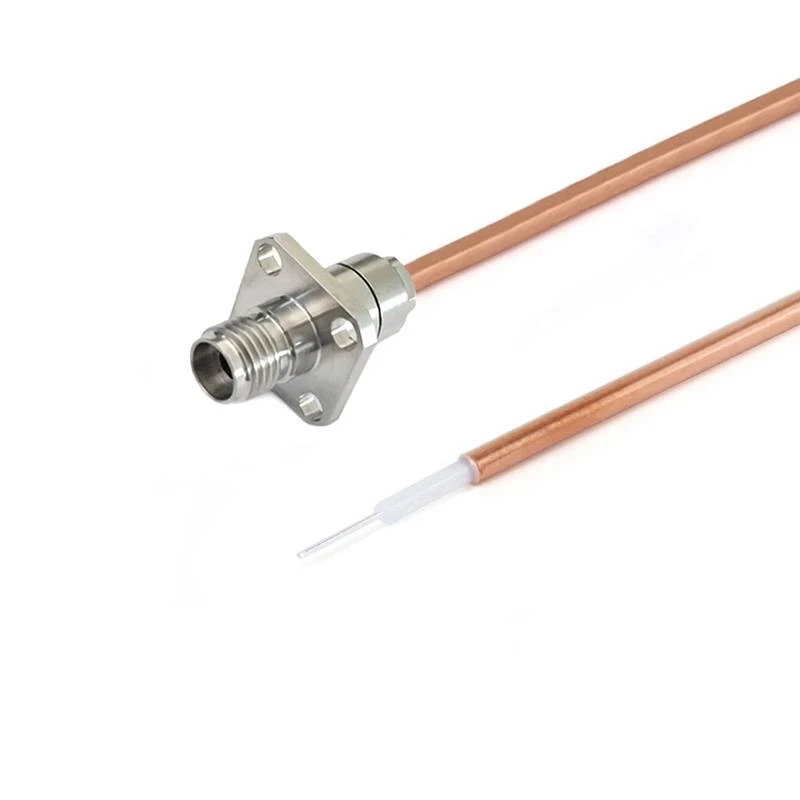

Fr 710-292 f 000- xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
खुला |
Dc -40 ghz |
1.35 |
|
|
Fr 710-24 f 000- xxx |
2.4 मिमी महिला |
खुला |
Dc -50 ghz |
1.44 |
|
|
Fr 710-24 ff 000- xxx |
2.4 मिमी महिला |
खुला |
Dc -50 ghz |
1.44 |
|
|
Fr 710-185 f 000- xxx |
1.85 मिमी महिला |
खुला |
Dc -67 ghz |
1.50 |
|
|
Fr 710-185 ff 000- xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी महिला |
खुला |
Dc -67 ghz |
1.50 |
