कम हानि चरण स्थिर श्रृंखला
आज के कटिंग में - एज फील्ड जैसे कि संचार, इलेक्ट्रॉनिक परीक्षण, और माप, सिग्नल ट्रांसमिशन और कम - हानि विशेषताओं की स्थिरता सिस्टम के प्रदर्शन का निर्धारण करने वाले मुख्य कारक बन गई हैं, और प्रासंगिक आवश्यकताएं तेजी से कड़े . बन रही हैं।
विवरण
उत्पाद परिचय
आज के कटिंग में - एज फील्ड जैसे कि संचार, इलेक्ट्रॉनिक परीक्षण, और माप, सिग्नल ट्रांसमिशन और कम - हानि की विशेषताओं की स्थिरता सिस्टम के प्रदर्शन का निर्धारण करने वाले मुख्य कारक बन गई हैं, और प्रासंगिक आवश्यकताएं तेजी से कड़े हो रही हैं . कम नुकसान आयाम - और चरण - स्थिर केबल असेंबली के साथ। सटीक और कुशल सिग्नल ट्रांसमिशन .
उत्पाद संरचना सुविधाएँ
उत्कृष्ट कम - हानि विशेषताएं:
वे अलग -अलग आवृत्ति स्थितियों के तहत बेहद बकाया कम - हानि प्रदर्शन का प्रदर्शन करते हैं . FRU1/GT147A मॉडल (40GHz) को एक उदाहरण के रूप में लेते हैं, यहां तक कि 40GHz तक के उच्च -आवृत्ति वातावरण में भी, इसका क्षीणन केवल 2 . 85 db प्रति मीटर है।
शानदार चरण स्थिरता:
उदाहरण के लिए, वे अत्यधिक स्थिर चरण विशेषताओं . के अधिकारी होते हैं, जब FRU1/GT147A 10GHz की आवृत्ति पर संचालित होता है, तो इसकी यांत्रिक चरण स्थिरता 10GHz/3 डिग्री तक पहुंच सकती है; जब आवृत्ति 18GHz होती है, तो यह 18GHz/5 डिग्री . तक पहुंच सकती है, इस तरह के स्थिर चरण सिग्नल ट्रांसमिशन के दौरान चरण के उतार -चढ़ाव को प्रभावी ढंग से दबा सकते हैं, बड़े पैमाने पर सिग्नल विरूपण से बच सकते हैं और अस्थिर चरणों . के लिए संचार प्रणाली और परीक्षण उपकरणों के लिए {उच्च आवश्यकताओं के लिए बहुत उच्च आवश्यकताओं के लिए, यह विशेषता है।
वाइड फ़्रीक्वेंसी कवरेज:
उत्पादों में एक विस्तृत आवृत्ति कवरेज रेंज है, जो प्रत्यक्ष वर्तमान (डीसी) से 110GHz . के केबल असेंबली के विभिन्न मॉडल को अलग -अलग आवृत्ति रेंज के लिए सटीक रूप से अनुकूलित किया जा सकता है, जो विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए सटीक रूप से अनुकूलित किया जा सकता है .}}
उत्पाद व्यवहार्यता
माइक्रोवेव एनीकोइक चैंबर परीक्षण में, वे परीक्षण उपकरण और उपकरणों को परीक्षण के तहत जोड़ते हैं, और उनके स्थिर सिग्नल ट्रांसमिशन विशेषताओं को परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित करना . के रूप में नेटवर्क एनाल्जेक्टरों और स्पेक्ट्रम विश्लेषणकर्ताओं जैसे उपकरणों में प्रमुख कनेक्टिंग घटकों के रूप में, वेस्ट्रूमेंट्स और विकास के लिए कमजोर संकेतों के सटीक माप की गारंटी देते हैं।
महत्वपूर्ण नोट्स
1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|

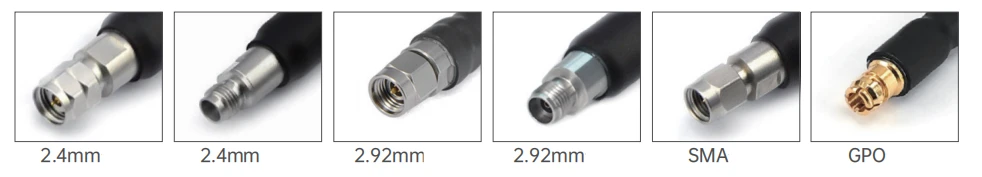

कनेक्टर 1 प्रकार |
1.85 मिमी/2.4 मिमी/2.92 मिमी/एसएमए/जी 3 पीओ/जीपीपीओ/एन/टीएनसी |
|
कनेक्टर 1 प्रतिबाधा |
50 ओम |
|
कनेक्टर 1 ध्रुवीयता |
मानक |
|
कनेक्टर 2 प्रकार |
1.85 मिमी/2.4 मिमी/2.92 मिमी/एसएमए/जी 3 पीओ/जीपीपीओ/एन/टीएनसी |
|
कनेक्टर 2 प्रतिबाधा |
50 ओम |
|
कनेक्टर 2 ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
कोई नहीं |
|
संबंधक निकाय शैली |
सीधा और दाएं कोण |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड |
|
बाहरी संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड, स्टेनलेस स्टील पास किया गया |
|
शरीर |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड, स्टेनलेस स्टील पास किया गया |
|
ढांकता हुआ |
PEI/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-40 डिग्री से +165 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
उत्पाद का प्रकार
| FRU1/GT147A कम हानि स्थिर चरण केबल असेंबली (40GHz) | ||||
 |
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.91±0.05 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
2.69±0.05 |
|
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
2.86±0.05 |
|
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
3.28±0.05 |
|
|
5 |
जैकेट |
आंका |
3.73±0.13 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
क्षीणन (डीबी/एम) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
शक्ति (डब्ल्यू) |
380 |
120 |
90 |
75 |
65 |
| विद्युत और यांत्रिक गुण | |||||||
|
आवृत्ति (GHz) |
मुक़ाबला (Ω) |
संचरण दर |
समाई |
परिरक्षण |
परिचालन तापमान श्रेणी |
न्यूनतम झुकना त्रिज्या |
यांत्रिक चरण की स्थिरता |
|
40 |
50 |
77% |
86 pf/m |
>100 डीबी |
-65 डिग्री ~ +165 डिग्री |
6.35 मिमी |
10GHz/3 डिग्री 18GHz/5 डिग्री |
|

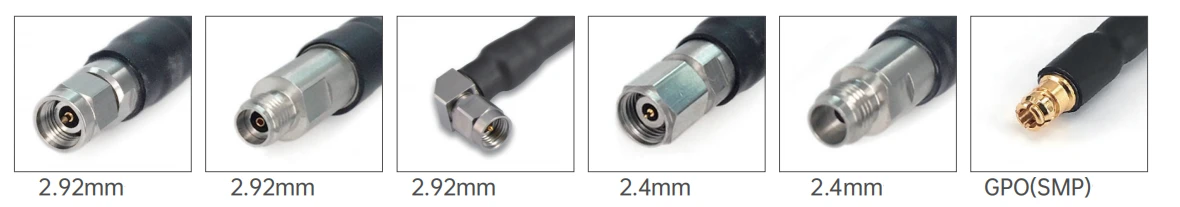

सामान्य मॉडल और तकनीकी संकेतक
|
|||||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|

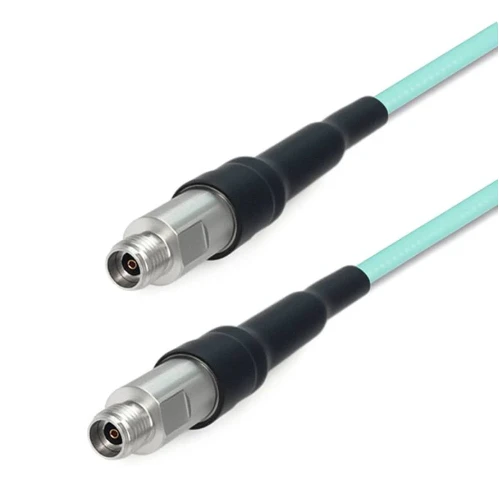

Fru 1-292 f292f-xxx |
2.92 मिमी महिला |
2.92 मिमी महिला |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc -40 ghz |
1.44 |
|
|

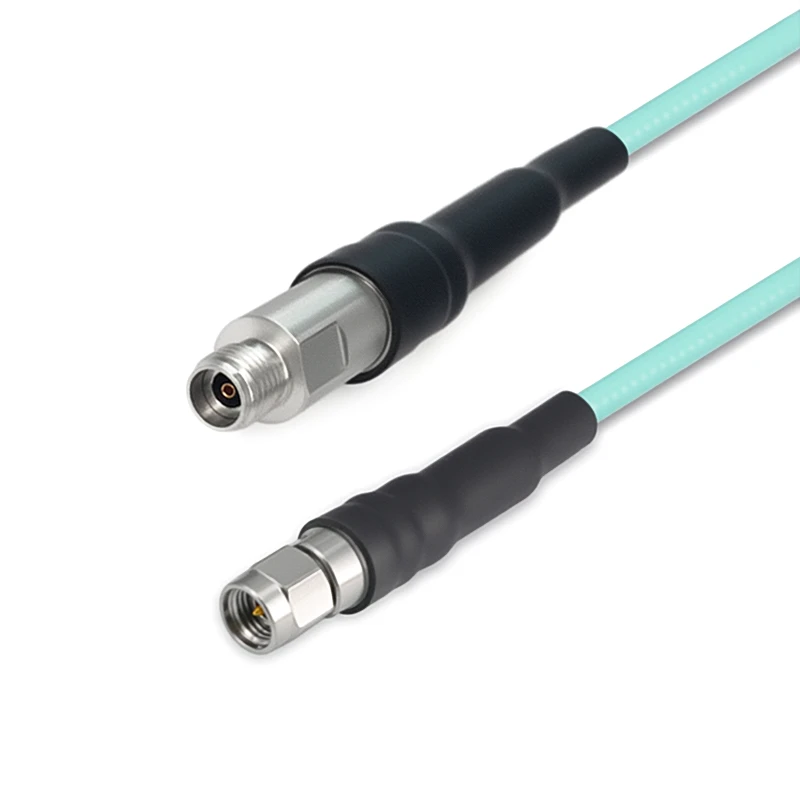

Fru 1-292 m292f-xxx |
2.92 मिमी पुरुष |
2.92 मिमी महिला |
Dc -40 ghz |
1.44 |
| FRU2/GT3506 कम हानि स्थिर चरण केबल विधानसभा (65GHz) | ||||
|
|
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.51±0.05 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
1.38±0.05 |
|
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
1.58±0.05 |
|
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
1.90±0.05 |
|
|
5 |
जैकेट |
आंका |
2.20±0.13 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | ||||||||||
|
आवृत्ति (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
क्षीणन (डीबी/एम) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
शक्ति (डब्ल्यू) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| विद्युत और यांत्रिक गुण | |||||||
|
आवृत्ति (GHz) |
प्रतिबाधा |
संचरण दर |
समाई |
परिरक्षण |
परिचालन तापमान श्रेणी |
न्यूनतम झुकना त्रिज्या |
ढांकता हुआ वोल्टेज का सामना करना |
|
67GHz |
50Ω |
82% |
94pf/m |
>90DB |
-55 डिग्री ~ +125 डिग्री |
11 मिमी |
800V@डीसी |
|

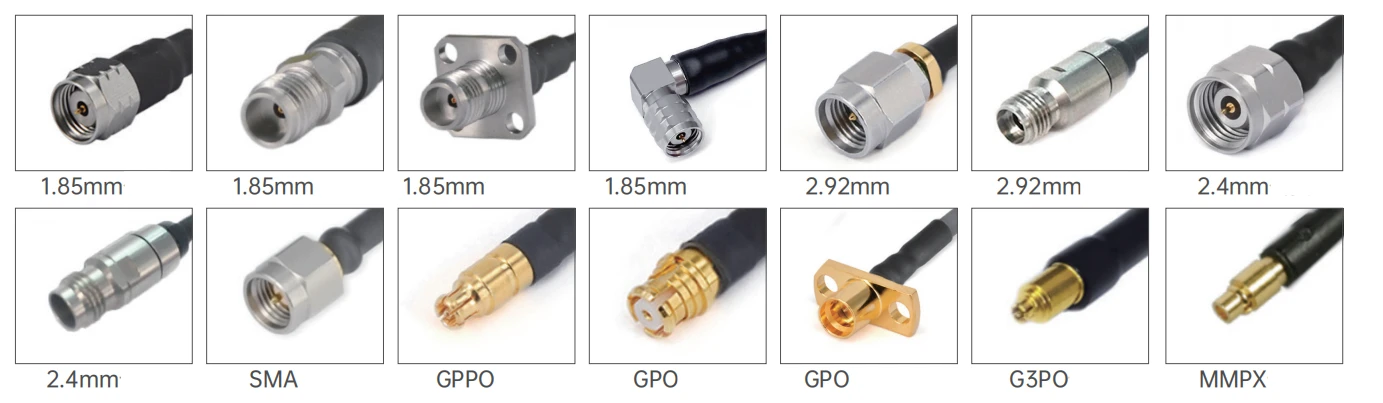

सामान्य मॉडल और तकनीकी संकेतक
|
|||||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Fru 2- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
एसएमए पुरुष |
GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
एसएमए पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -26.5 ghz |
12DB |
|
|
Fru 2- smmgppf-xxx |
एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
13 डीबी |
|
|
Fru 2- smmgppwf-xxx |
एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -26.5 ghz |
12DB |
|
|
Fru 2- smffgpf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPO (SMP) महिला |
Dc -18 ghz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -18 ghz |
16 डीबी |
|
|
Fru 2-292 m292m-xxx |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92 मिमी पुरुष |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
|
|

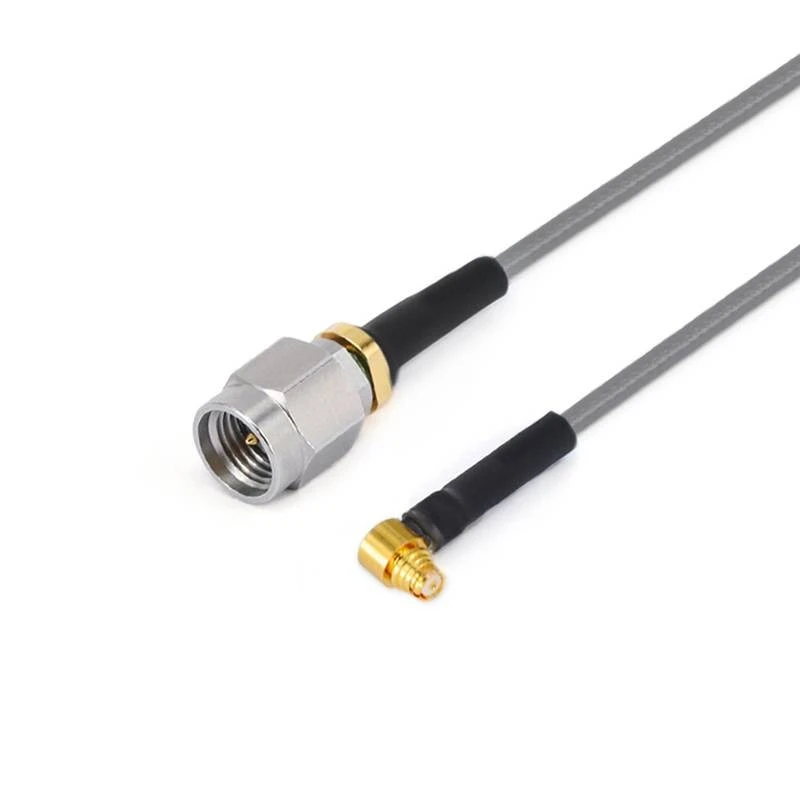

Fru 2-292 mgpwf-xxx |
2.92 मिमी पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -40 ghz |
12DB |
|
|
Fru 2-292 mmmpxm-xxx |
2.92 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 mmmpxf-xxx |
2.92 मिमी पुरुष |
MMPX महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 mg3pf-xxx |
2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 mgppwf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -40 ghz |
12DB |
|
|
Fru 2-292 m24m-xxx |
2.92 मिमी पुरुष |
2.4 मिमी पुरुष |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 fg3pf-xxx |
2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 fmmpxm-xxx |
2.92 मिमी महिला |
एमएमपीएक्स पुरुष |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 ffmmpxm-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
एमएमपीएक्स पुरुष |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-292 ffgpf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-24 m24m-xxx |
2.4 मिमी पुरुष |
2.4 मिमी पुरुष |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2.4 मिमी पुरुष |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fru 2-24 mgpwf-xxx |
2.4 मिमी पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -40 ghz |
12DB |
|
|
Fru 2-24 mmmpxm-xxx |
2.4 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -50 ghz |
10 डीबी |
|
|
Fru 2-24 mmmpxm-xxx |
2.4 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -50 ghz |
10 डीबी |
|
|
Fru 2-24 mgppf-xxx |
2.4 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -50 ghz |
10 डीबी |
|
|
Fru 2-24 mgppwf-xxx |
2.4 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -50 ghz |
10 डीबी |
|
|
Fru 2-24 ffgpf-xxx |
4 होल निकला हुआ किनारा के साथ 2.4 मिमी महिला |
GPO (SMP) महिला |
Dc -50 ghz |
10 डीबी |
|
|
Fru 2-24 ffgppf-xxx |
4 होल निकला हुआ किनारा के साथ 2.4 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -50 ghz |
10 डीबी |
|
|

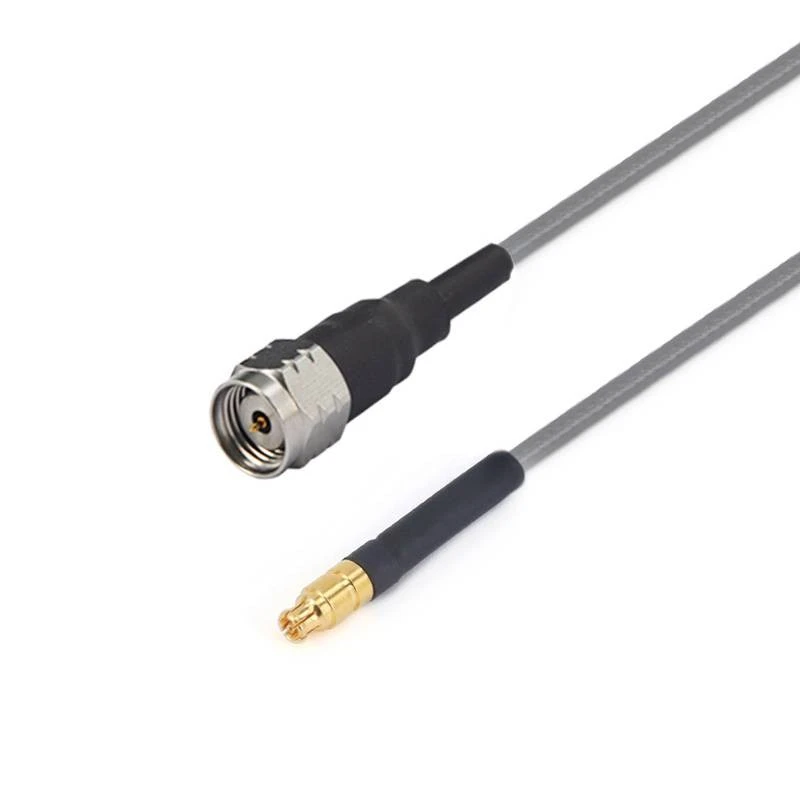

Fru 2-185 mgppf-xxx |
1.85 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 wmgppf-xxx |
सही कोण के साथ 1.85 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 mg3pf-xxx |
1.85 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 mmmpxm-xxx |
1.85 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 mmmpxf-xxx |
1.85 मिमी पुरुष |
MMPX महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 fgppf-xxx |
1.85 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 ffgppf-xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 fg3pf-xxx |
1.85 मिमी महिला |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 fmmpxm-xxx |
1.85 मिमी महिला |
एमएमपीएक्स पुरुष |
Dc -67 ghz |
10 डीबी |
|
|
Fru 2-185 fmmpxf-xxx |
1.85 मिमी महिला |
MMPX महिला |
Dc -67 ghz |
10 डीबी |
| FRU3/GT3507 कम हानि स्थिर चरण केबल विधानसभा (40GHz) | ||||
|
|
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.91±0.05 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
2.69±0.05 |
|
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
2.86±0.05 |
|
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
3.28±0.05 |
|
|
5 |
जैकेट |
आंका |
3.73±0.13 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
क्षीणन (डीबी/एम) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
शक्ति (डब्ल्यू) |
380 |
120 |
90 |
75 |
65 |
|
विद्युत और यांत्रिक गुण |
|||||||
|
आवृत्ति (GHz) |
प्रतिबाधा |
संचरण दर |
समाई |
परिरक्षण |
परिचालन तापमान श्रेणी |
न्यूनतम झुकना त्रिज्या |
यांत्रिक चरण की स्थिरता |
|
40 |
50 |
85% |
86 pf/m |
>90DB |
-65 डिग्री ~ +165 डिग्री |
11 मिमी |
10GHz/3 डिग्री 18GHz/5 डिग्री |
|
सामान्य मॉडल और तकनीकी संकेतक
|
|||||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92 मिमी पुरुष |
2.4 मिमी पुरुष |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4 मिमी पुरुष |
2.4 मिमी पुरुष |
Dc -40 ghz |
1.35 |
| FRA3/GT2501 कम हानि स्थिर चरण केबल असेंबली (26.5GHz) | ||||
|
|
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
1.45±0.05 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
3.99±0.05 |
|
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
4.19±0.05 |
|
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
4.42±0.05 |
|
|
5 |
जैकेट |
आंका |
5.21±0.13 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
क्षीणन (डीबी/एम) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
शक्ति (डब्ल्यू) |
800 |
350 |
--- |
100 |
--- |
|
विद्युत और यांत्रिक गुण |
|||||||
|
आवृत्ति (GHz) |
प्रतिबाधा |
संचरण दर |
समाई |
परिरक्षण |
परिचालन तापमान श्रेणी |
न्यूनतम झुकना त्रिज्या |
यांत्रिक चरण की स्थिरता |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 डीबी |
-65 डिग्री ~ +165 डिग्री |
6.35 मिमी |
10GHz/3 डिग्री 18GHz/5 डिग्री |
|

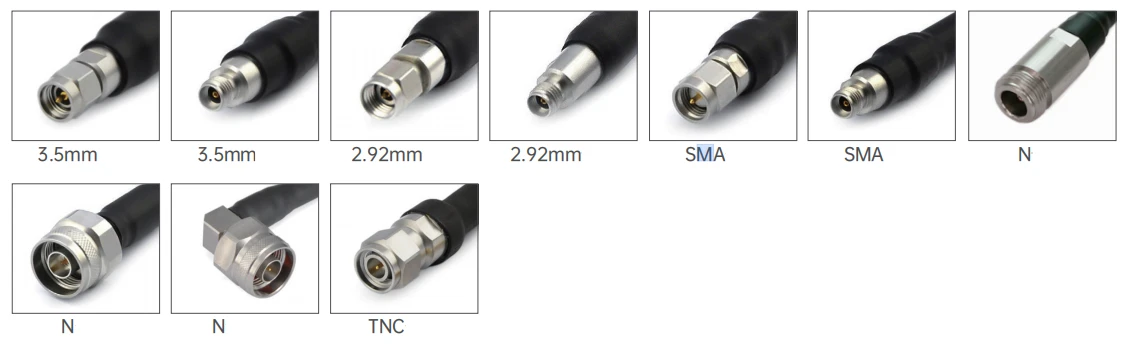

सामान्य मॉडल और तकनीकी संकेतक
|
|||||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|

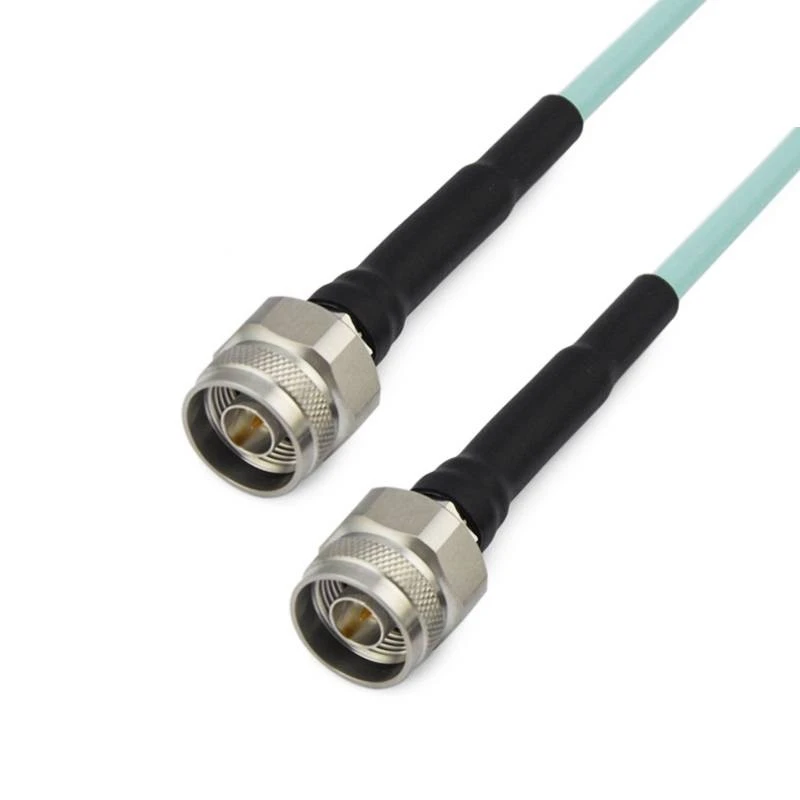

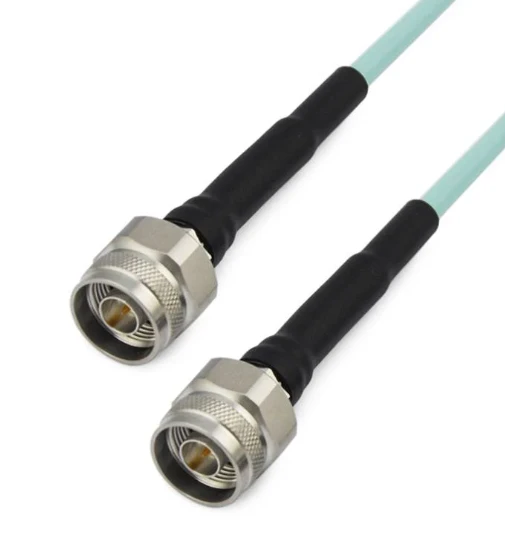

Fra 3- nmnm-xxx |
N पुरुष |
N पुरुष |
Dc -18 ghz |
1.25 |
|
|

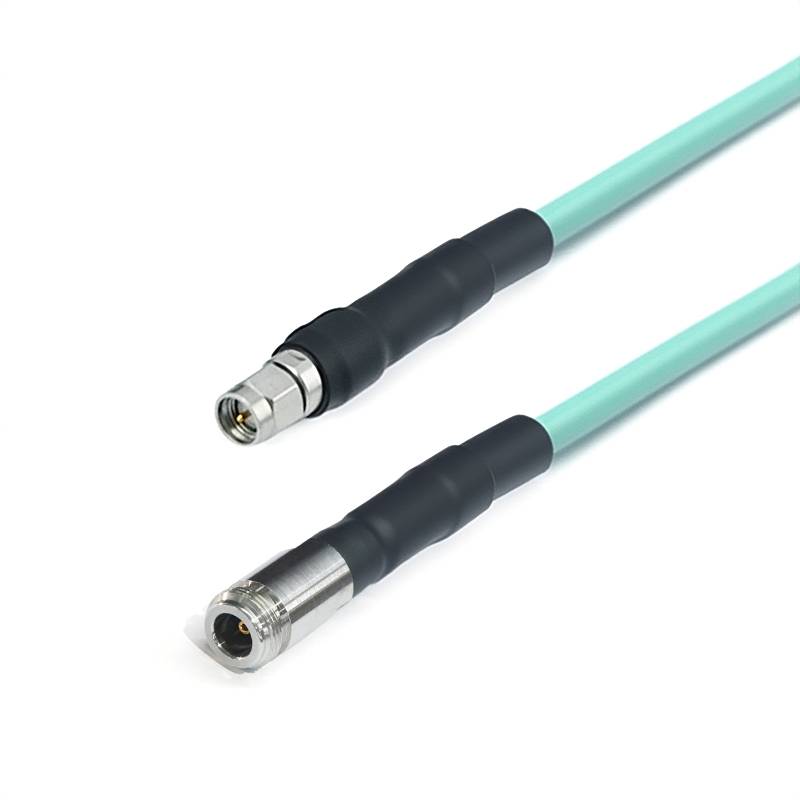

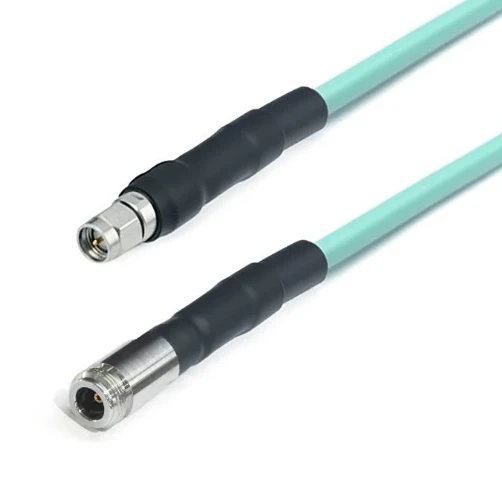

Fra 3- nfsmm-xxx |
N महिला |
एसएमए पुरुष |
Dc -18 ghz |
1.25 |
|
|

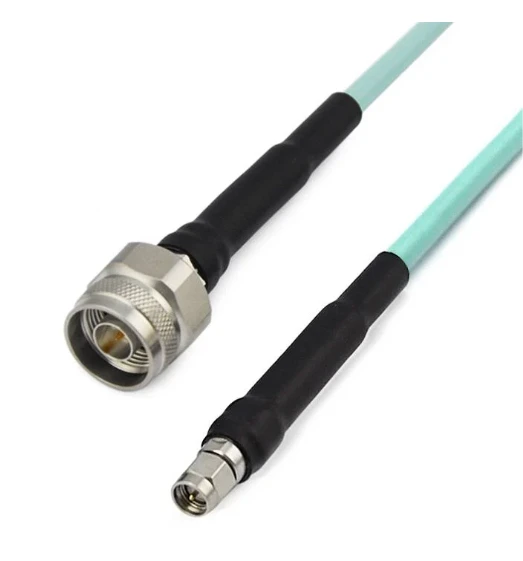

Fra 3- nmsmm-xxx |
N पुरुष |
एसएमए पुरुष |
Dc -18 ghz |
1.25 |
|
|

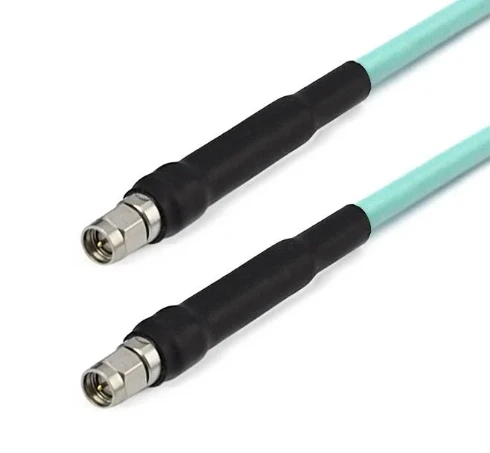

Fra 3- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -18 ghz |
1.25 |
|
|

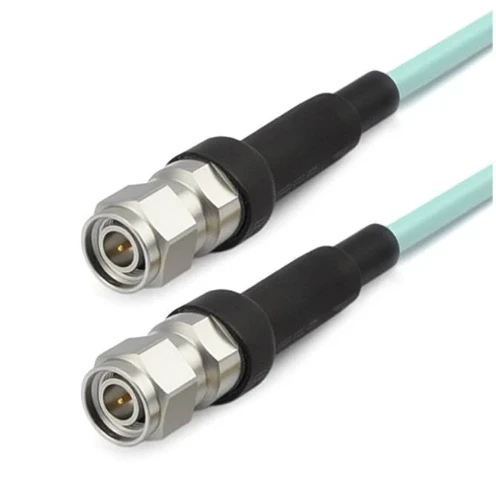

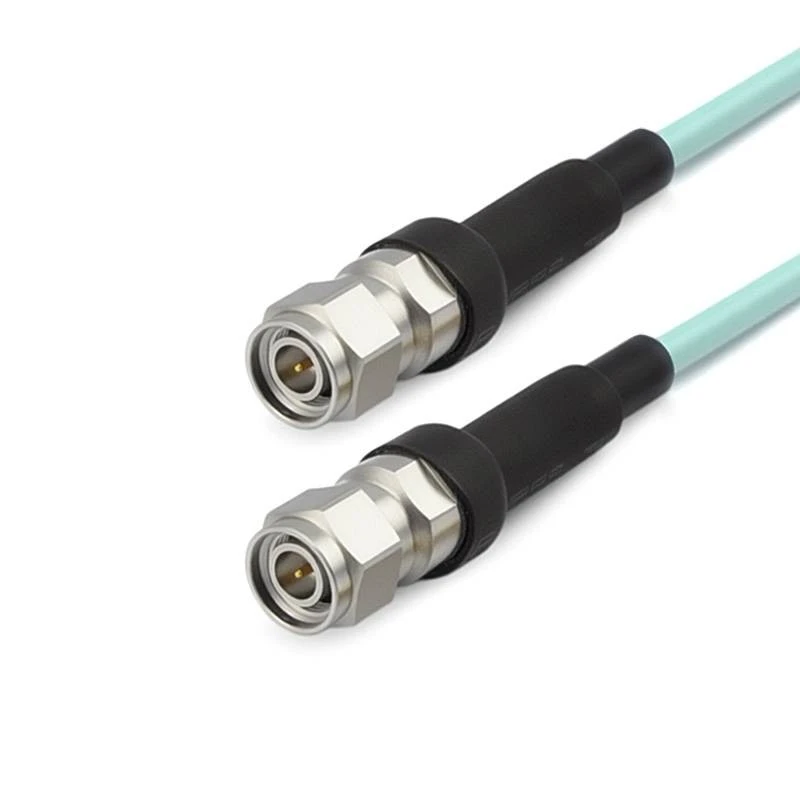

Fra 3- tncmtncm-xxx |
टीएनसी पुरुष |
टीएनसी पुरुष |
Dc -18 ghz |
1.30 |

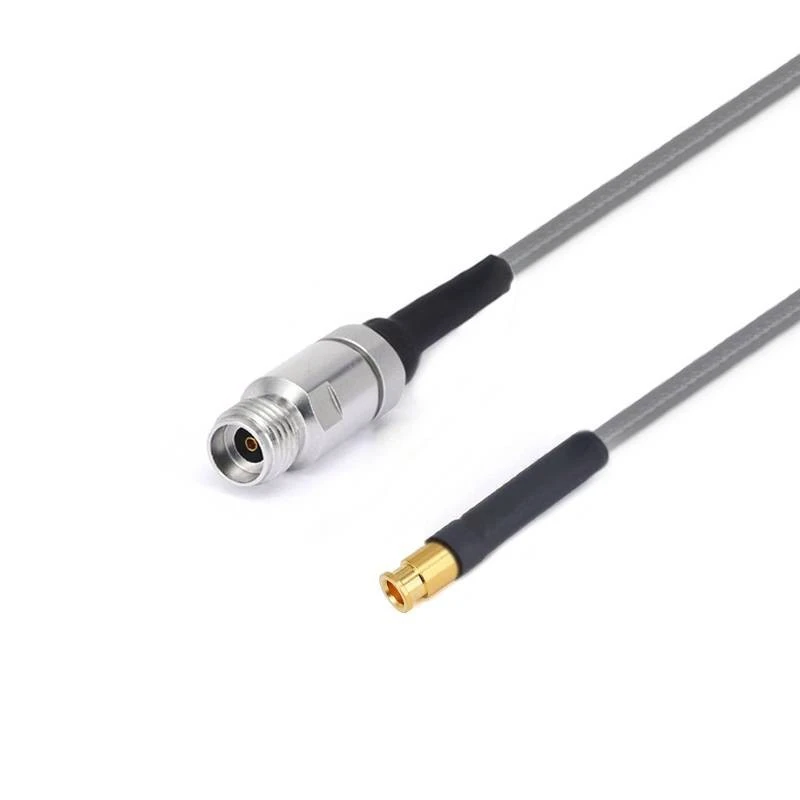

लोकप्रिय टैग: कम हानि चरण स्थिर श्रृंखला, यूएसए कम हानि चरण स्थिर श्रृंखला निर्माता, आपूर्तिकर्ता, कारखाने
जांच भेजें
शायद तुम्हे यह भी अच्छा लगे
