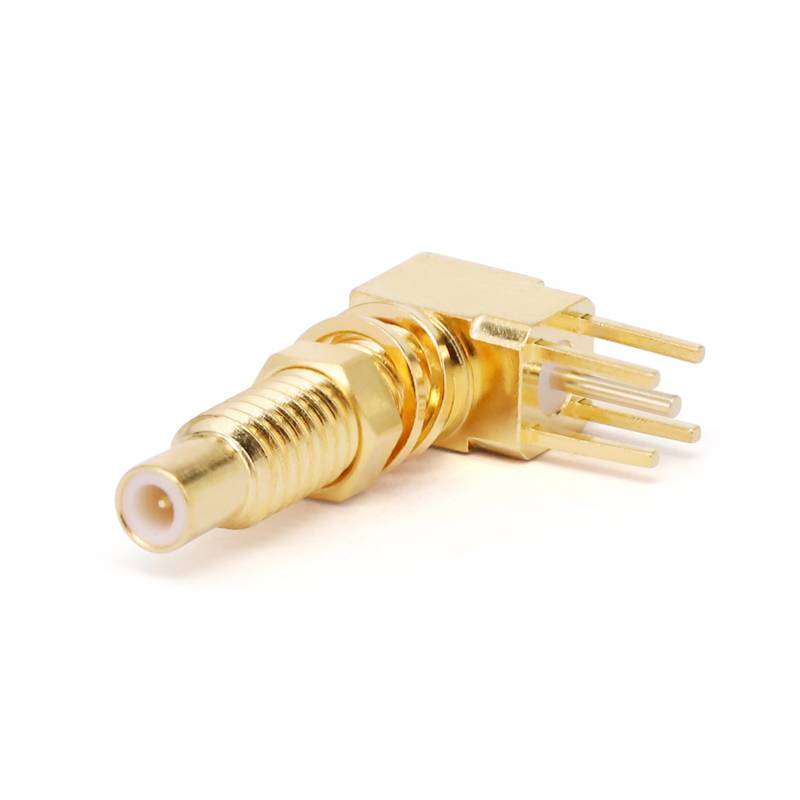

पीसीबी कनेक्टर
आरएफ पीसीबी कनेक्टर, जो "रेडियो फ्रीक्वेंसी प्रिंटेड सर्किट बोर्ड कनेक्टर्स" का संक्षिप्त नाम है, पेशेवर विद्युत घटक हैं। वे समाक्षीय केबल और मुद्रित सर्किट बोर्ड (पीसीबी) के बीच एक विश्वसनीय संबंध प्राप्त करने के लिए डिज़ाइन किए गए हैं। ये कनेक्टर उच्च-आवृत्ति सिग्नल ट्रांसमिशन में एक महत्वपूर्ण भूमिका निभाते हैं, जिससे एप्लिकेशन परिदृश्यों की एक विस्तृत श्रृंखला में डेटा का सुचारू प्रवाह सुनिश्चित होता है।
विवरण
उत्पाद परिचय
आरएफ पीसीबी कनेक्टर, जो "रेडियो फ्रीक्वेंसी प्रिंटेड सर्किट बोर्ड कनेक्टर्स" का संक्षिप्त नाम है, पेशेवर विद्युत घटक हैं। वे समाक्षीय केबल और मुद्रित सर्किट बोर्ड (पीसीबी) के बीच एक विश्वसनीय संबंध प्राप्त करने के लिए डिज़ाइन किए गए हैं। ये कनेक्टर उच्च-आवृत्ति सिग्नल ट्रांसमिशन में एक महत्वपूर्ण भूमिका निभाते हैं, जिससे एप्लिकेशन परिदृश्यों की एक विस्तृत श्रृंखला में डेटा का सुचारू प्रवाह सुनिश्चित होता है।
आरएफ पीसीबी कनेक्टर्स को आमतौर पर 50 या 75 ओम की विशेषता प्रतिबाधा के साथ डिज़ाइन किया गया है। यह सटीक प्रतिबाधा मिलान अत्यंत महत्वपूर्ण है क्योंकि यह ट्रांसमिशन लाइनों के प्रतिबाधा के साथ संरेखित करता है। बेमेल प्रतिबाधा गंभीर संकेत प्रतिबिंबों को जन्म दे सकता है, जिसके परिणामस्वरूप महत्वपूर्ण संकेत हानि और अपमानित प्रदर्शन हो सकता है। इन कनेक्टर्स को विशेष रूप से उच्च -आवृत्ति संकेतों को संभालने के लिए इंजीनियर किया जाता है। कुछ मॉडल 110 गीगाहर्ट्ज या उससे भी अधिक तक की आवृत्तियों पर संचालित करने में सक्षम हैं। वे कम सम्मिलन हानि की सुविधा देते हैं, जिसका अर्थ है कि सिग्नल की ताकत अपेक्षाकृत स्थिर रहती है क्योंकि सिग्नल कनेक्टर्स के माध्यम से गुजरता है।
उत्पाद निकाय शैली
Flexirf में PCB कनेक्टर्स के लिए पोर्ट प्रकार की विस्तृत विविधता है। आमतौर पर उपयोग किए जाने वाले लोगों में एसएमए, 2.92 मिमी, एसएसएमसी, एसएमबी, एमएमसीएक्स, एमसीएक्स, एसएमपी और एसएसएमपी शामिल हैं। हम ऑपरेटिंग आवृत्ति और स्थापना परिदृश्यों के आधार पर उपयुक्त कनेक्टर का चयन कर सकते हैं।
वे अलग -अलग बढ़ते शैलियों में आते हैं, जिनमें - छेद बढ़ते, सतह बढ़ते और किनारे बढ़ते भी शामिल हैं। यह अलग -अलग पीसीबी लेआउट में आसान एकीकरण के लिए अनुमति देता है। उदाहरण के लिए, सतह - घुड़सवार आरएफ पीसीबी कनेक्टर्स को अक्सर कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में पसंद किया जाता है जहां अंतरिक्ष सीमित है, क्योंकि उन्हें पीसीबी सतह पर सीधे मिलाया जा सकता है।
उत्पाद व्यवहार्यता
आरएफ पीसीबी कनेक्टर्स का बड़े पैमाने पर मोबाइल बेस स्टेशनों में उपयोग किया जाता है, जहां वे एंटीना और पीसीबी के बीच उच्च -आवृत्ति संकेतों के एफसीआईंट ट्रांसमिशन को सुनिश्चित करते हैं। एमआरआई (चुंबकीय अनुनाद इमेजिंग) मशीनों और वायरलेस रोगी निगरानी उपकरणों जैसे चिकित्सा उपकरणों में, आरएफ पीसीबी कनेक्टर्स का उपयोग उच्च -आवृत्ति संकेतों को सटीक रूप से प्रसारित करने के लिए किया जाता है। ऑटोमोटिव उद्योग में, आरएफ पीसीबी कनेक्टर्स का उपयोग एडेप्टिव क्रूज़ कंट्रोल जैसे कार्यों के लिए ऑटोमोटिव रडार सिस्टम जैसे अनुप्रयोगों में किया जाता है।
प्रोक्योरमेंट फ़ीक्यू
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|
कनेक्टर प्रकार |
एसएमए\/2.92 मिमी\/2.4 मिमी\/1.85 मिमी\/जीपीओ |
|
कनेक्टर प्रतिबाधा |
50 ओम |
|
संबंधक ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
सीधे\/ 2 होल निकला हुआ किनारा\/ 4 होल निकला हुआ किनारा |
|
अनुलग्नक पद्धति |
संपर्क |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
क्यूब गोल्ड प्लेटेड |
|
बाहरी संपर्क |
पीतल का सोने की चढ़ाया हुआ |
|
शरीर |
पीतल के सोने की मढ़वाया और स्टेनलेस स्टील |
|
ढांकता हुआ |
PEI\/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-55 डिग्री से +165 डिग्री |
|
2011\/65\/ईयू (आरओएचएस) |
अनुरूप |
उत्पाद का प्रकार

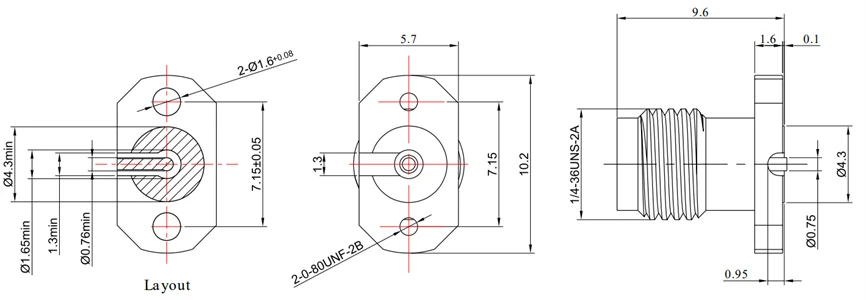

| एसएमए पीसीबी कनेक्टर | |||||
 |
 |
||||
|

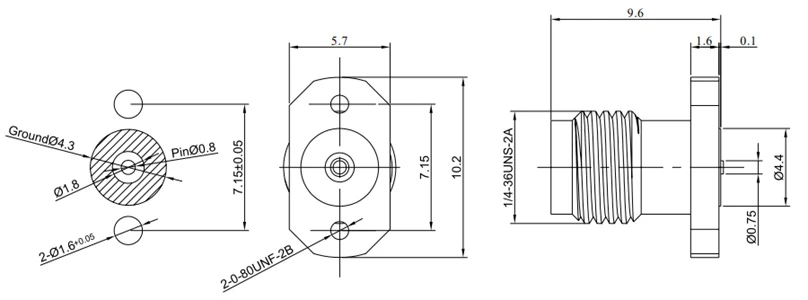

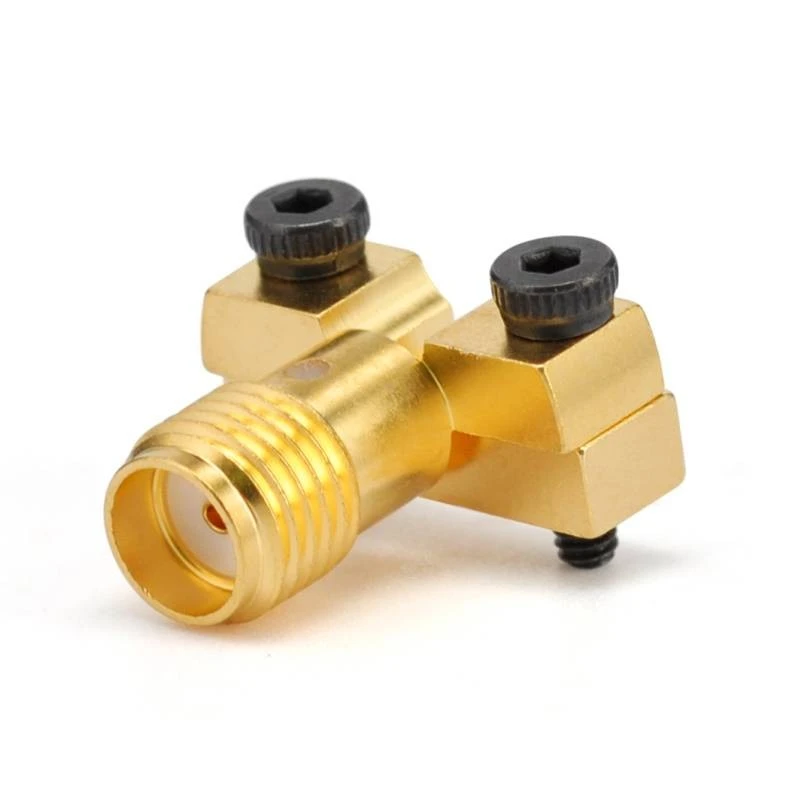

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

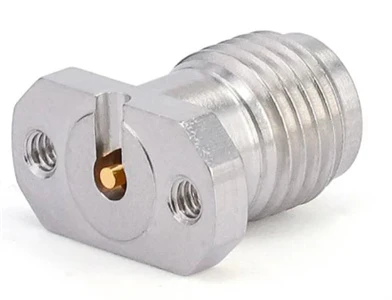

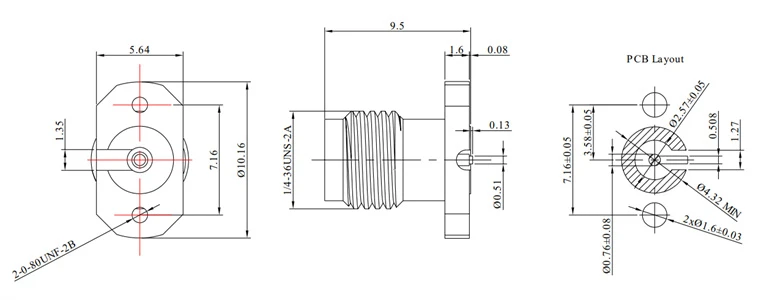

Fr 2- sma-kfd 216-4 |
Dc - 26। 5GHz |
1.20 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
|
||||
|

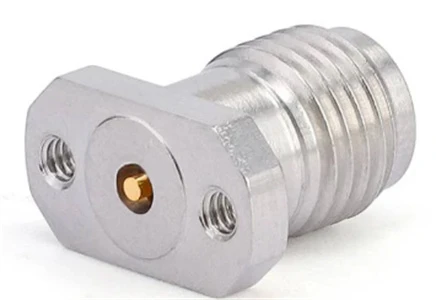

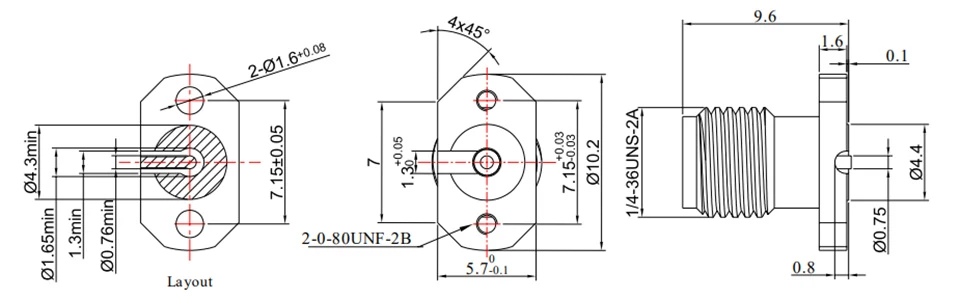

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

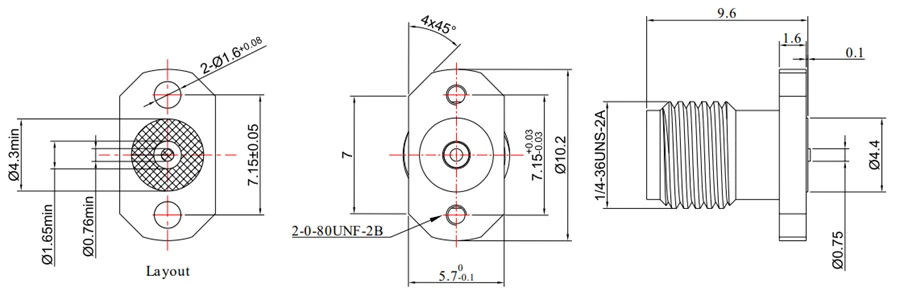

Fr 2- sma-kfd216 |
Dc - 26। 5GHz |
1.20 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|
|
|
||||
|

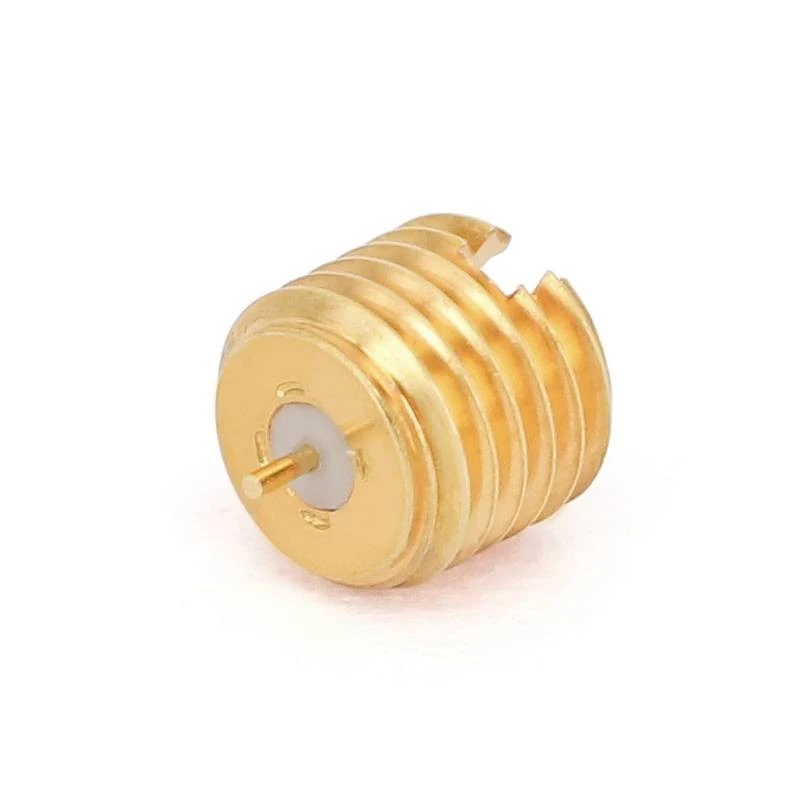

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-khd 104-1} |
Dc - 12। 4GHz |
1.20 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|

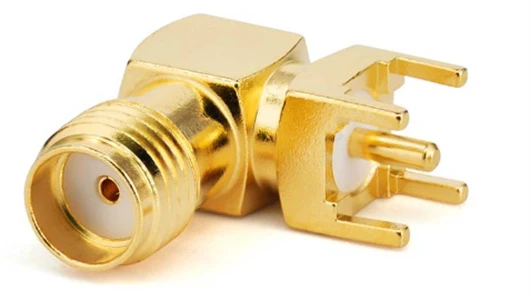

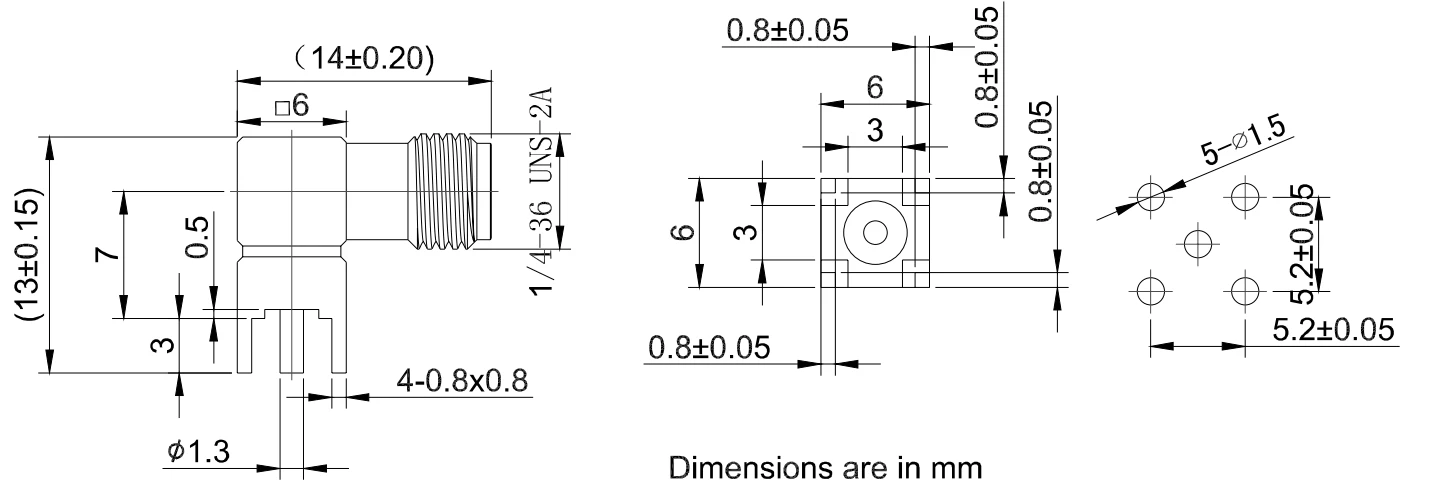

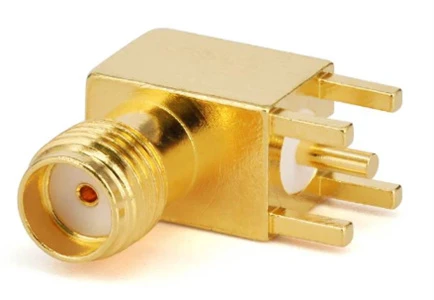

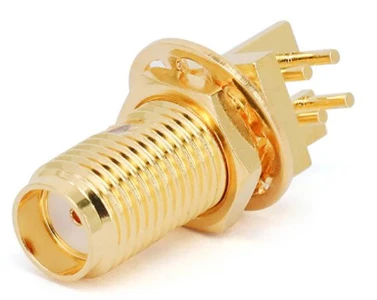

एसएमए पीसीबी कनेक्टर |
|||||
|
|
|
||||
|

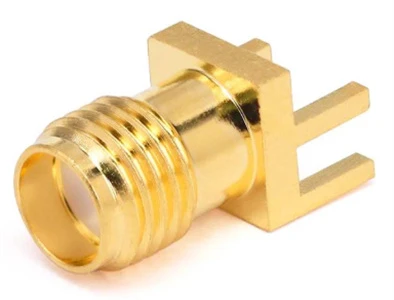

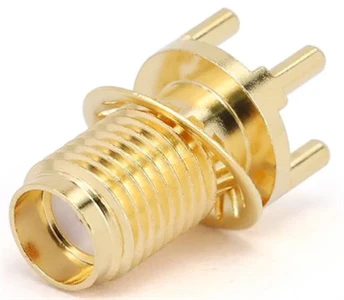

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

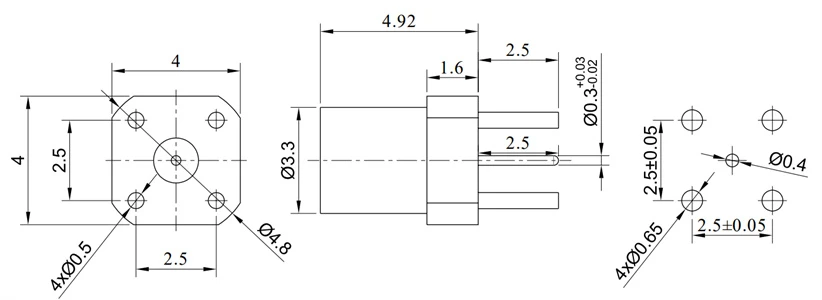

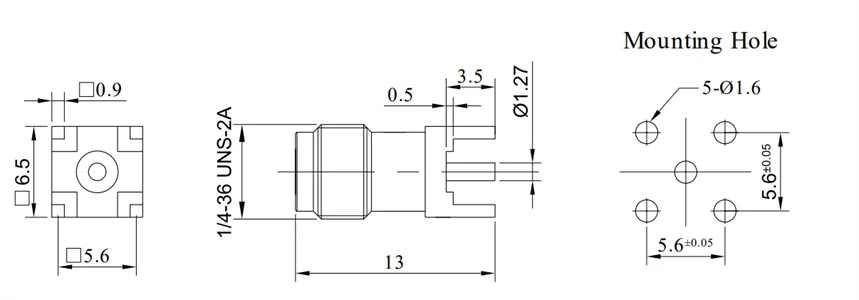

Fr 2- sma-khd100 |
Dc - 18 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
|
||||
|

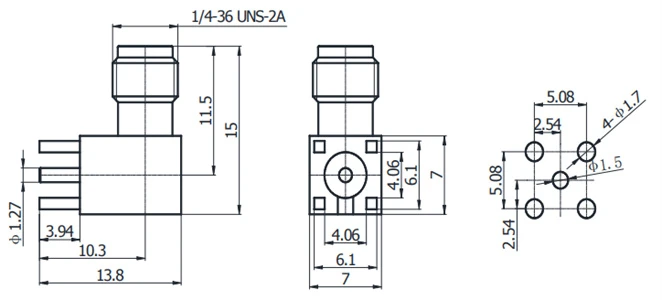

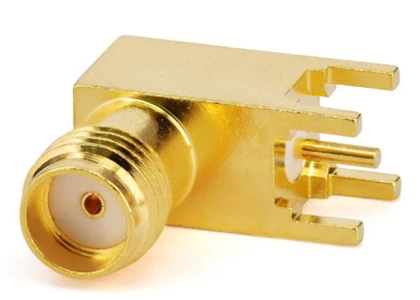

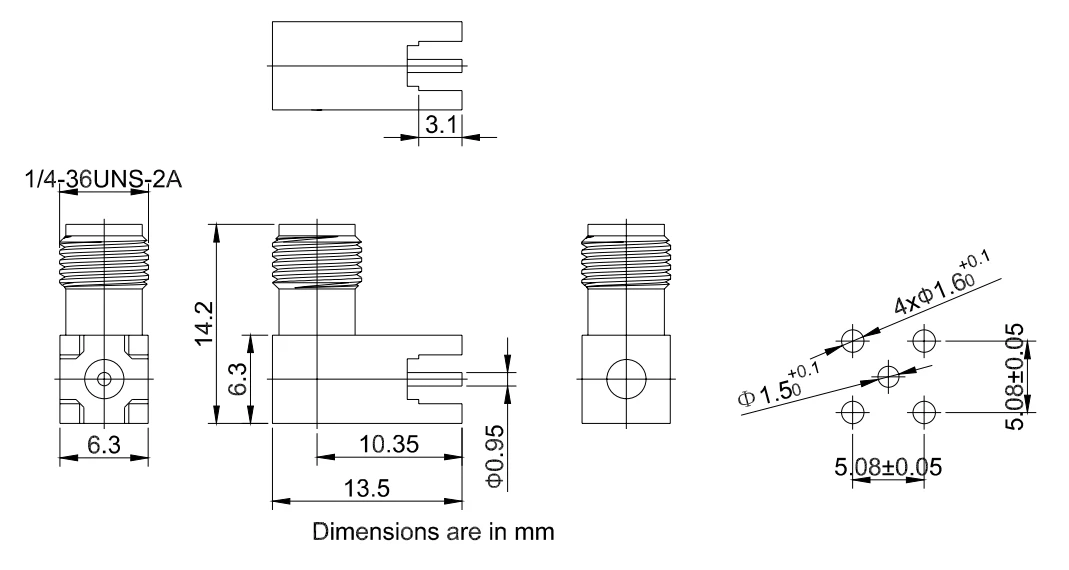

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kwhd |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
एसएमए पीसीबी कनेक्टर |
|||||
|
|
|
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kwhd10 |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
|
||||
|

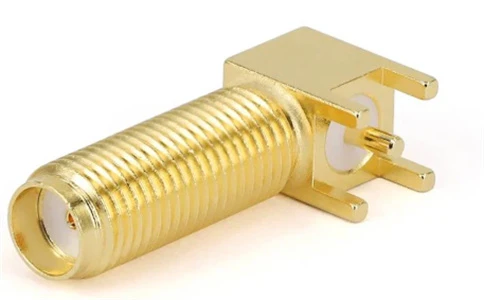

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kwhd17 |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kwhd11 |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
एसएमए पीसीबी कनेक्टर |
|||||
|
|
|
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

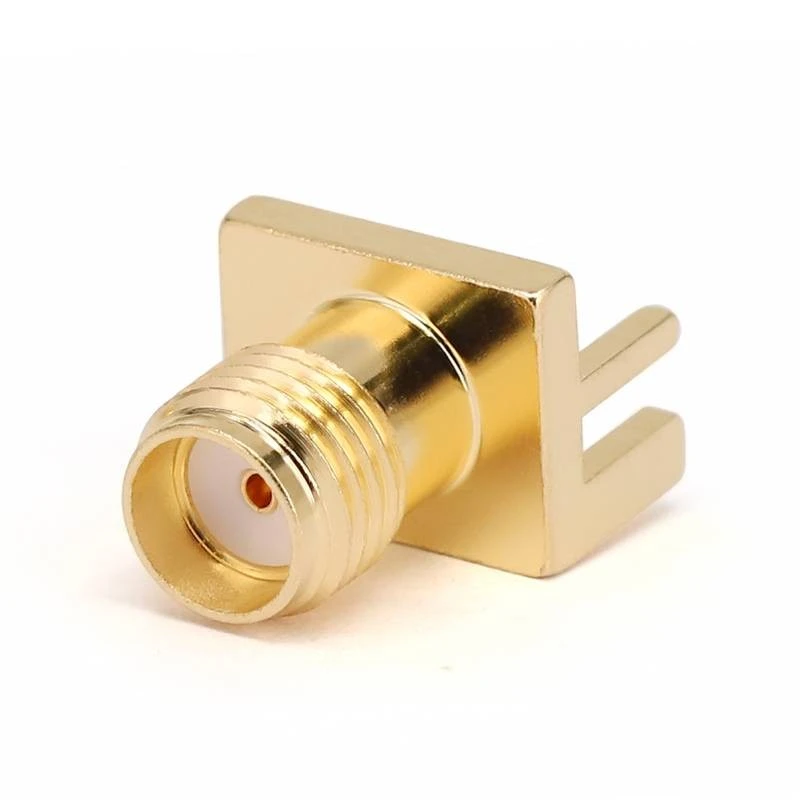

Fr 2- sma-khd201a |
Dc - 6 ghz |
1.25 |
क्षैतिज कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
|
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kwhd17 |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|

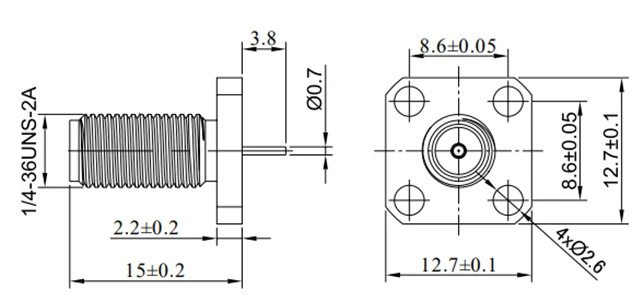

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-kyfd0101 |
Dc - 6 ghz |
1.25 |
पेंच बन्धन |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
एसएमए पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|

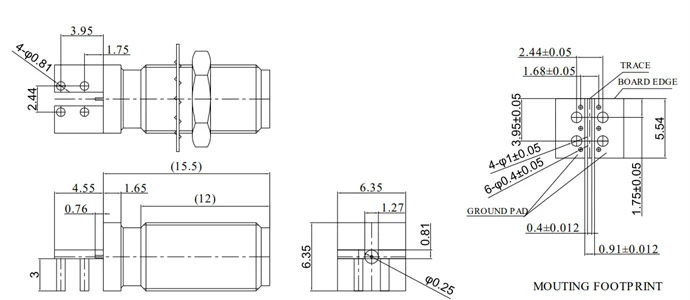

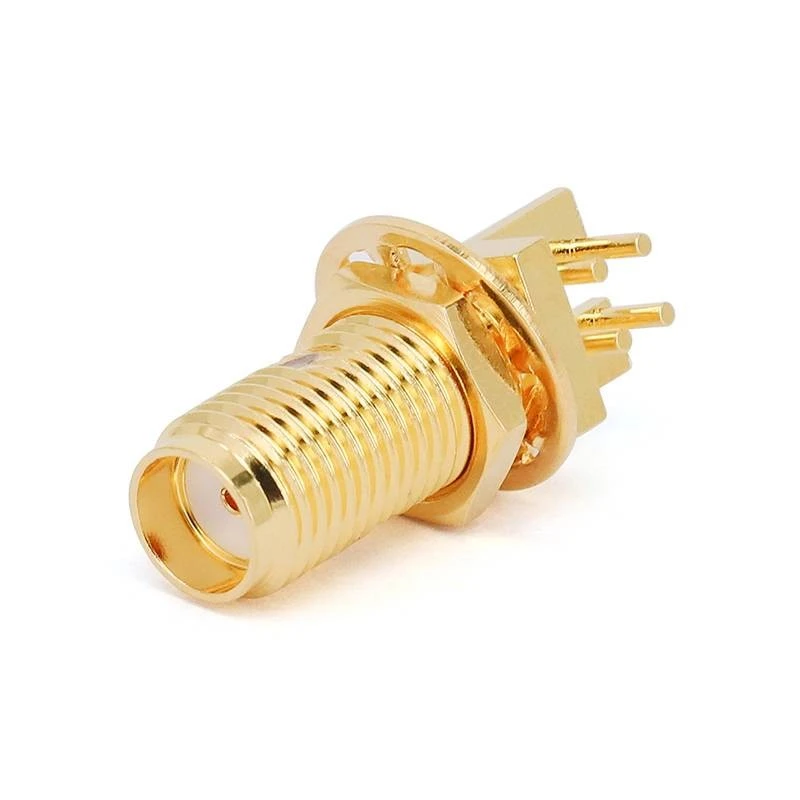

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

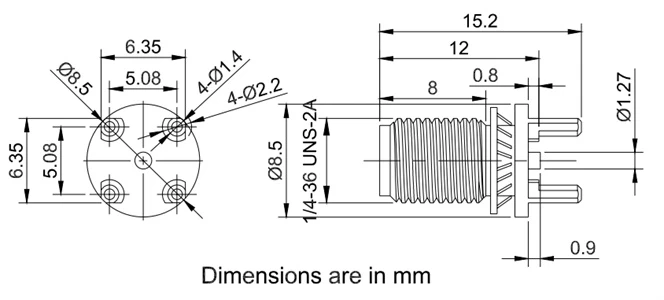

Fr 2- sma-kyhd321 |
Dc - 26। 5GHz |
1.30 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- sma-khd |
Dc - 6 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
2.92 मिमी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

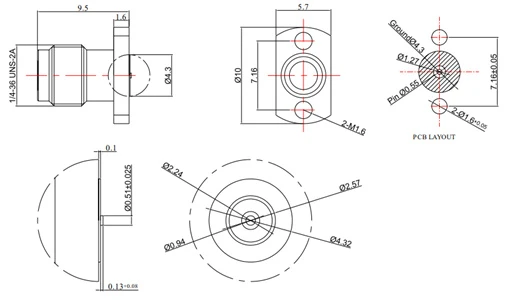

Fr 2-2। 92- kfd216 |
Dc - 40 ghz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-2। 92- kfd 216-1} |
Dc - 40 ghz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|
|
 |
||||
|

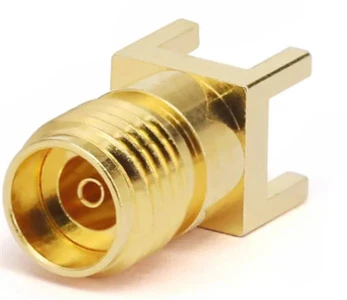

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-2। 92- KHD100 |
Dc - 40 ghz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
3.5 मिमी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-3। 5- kfd216 |
Dc - 26। 5GHz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-3। 5- kfd 216-1} |
Dc - 26। 5GHz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|

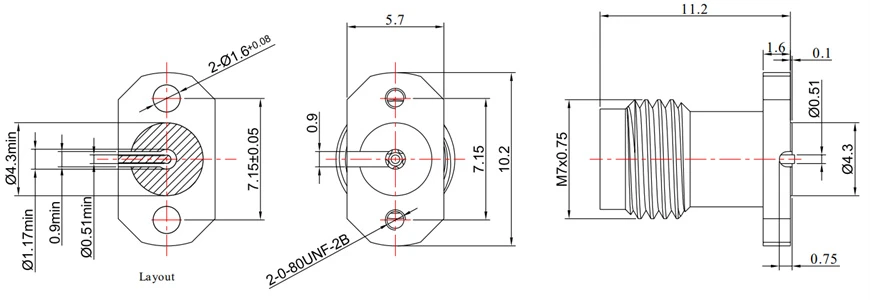

2.4 मिमी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|

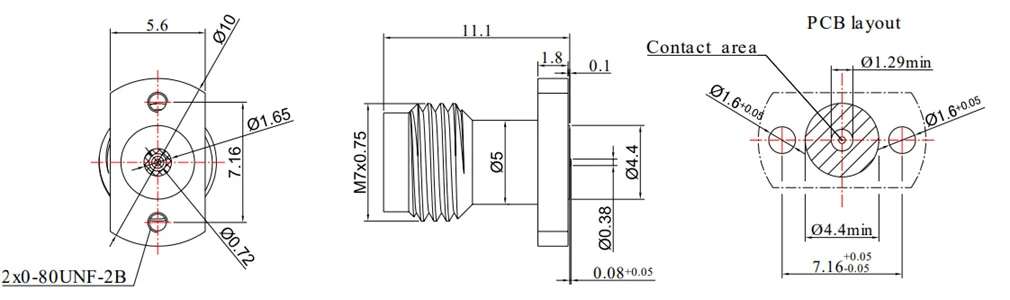

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

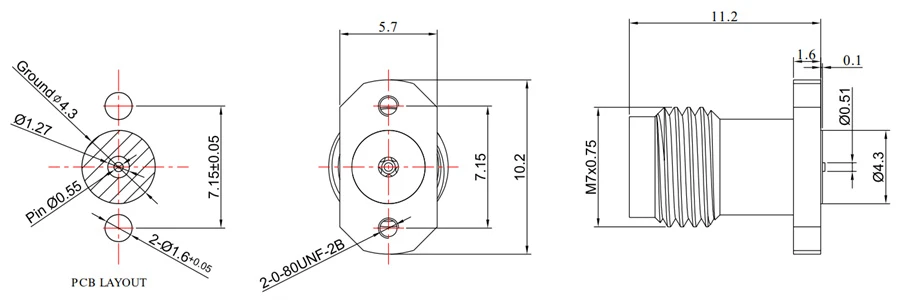

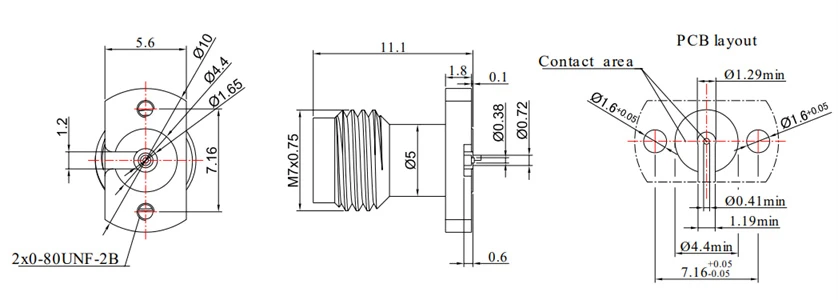

Fr 2-2। 4- kfd216 |
Dc - 50 hz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-2। 4- kfd 216-1} |
Dc - 50 hz |
1.25 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|
1.85 मिमी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-1। 85- kfd216 |
Dc - 67 hz |
1.30 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2-2। 4- kfd 216-1} |
Dc - 50 hz |
1.30 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|

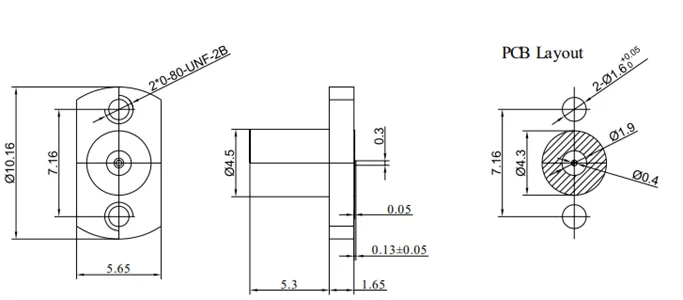

जीपीओ (एसएमपी) पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|

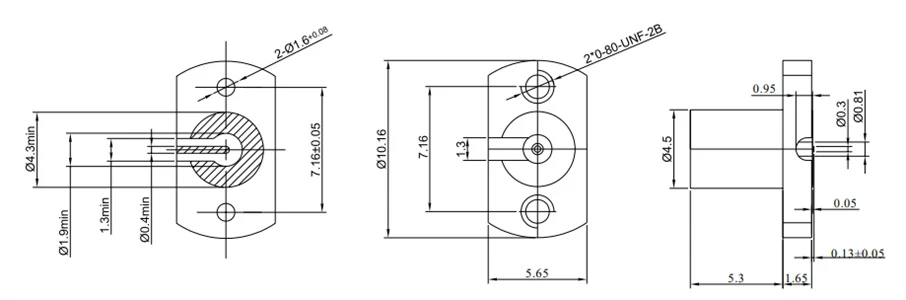

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- gpo-jfd216 |
Dc - 40 ghz |
1.50 |
पेंच बन्धन |
स्टेनलेस स्टील |
सतह संकेत |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- gpo-jfd 216-1 |
Dc - 40 ghz |
1.50 |
पेंच बन्धन |
स्टेनलेस स्टील |
मध्य और निचले संकेत |
|
|
 |
||||
|

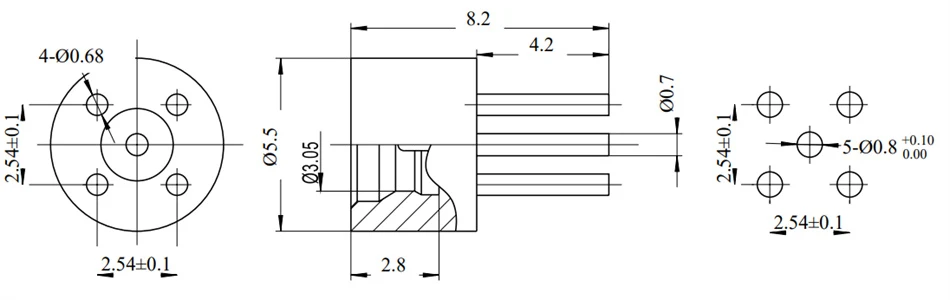

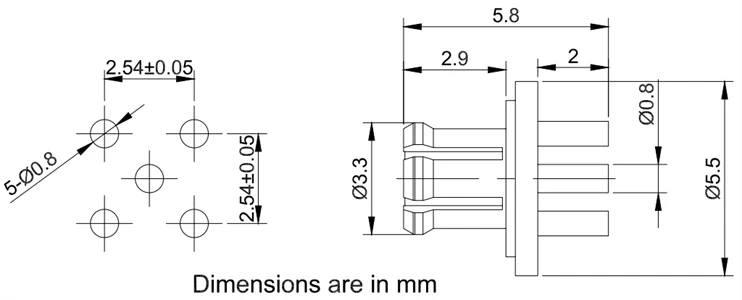

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- gpo-khd |
Dc - 18 hz |
1.25 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
जीपीओ (एसएमपी) पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gpo-jhd15 |
Dc - 40 ghz |
1.50 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
लिमिटेड डिटेंट |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gpo-jfd 246- f |
Dc - 26। 5GHz |
1.45 |
पेंच बन्धन |
पीतल का सोने की चढ़ाया हुआ |
पूर्ण निरोध |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|

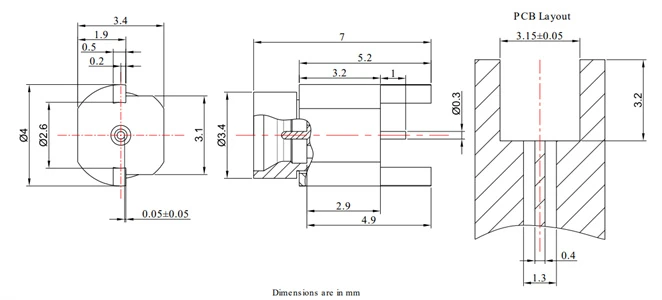

Fr 2- gpo-jhd 23- f |
Dc - 26। 5GHz |
1.45 |
कारतूस और सतह सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
पूर्ण निरोध |
|
जीपीओ (एसएमपी) पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gpo-jhd 23- l |
Dc - 26। 5GHz |
1.45 |
कारतूस और सतह सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
लिमिटेड डिटेंट |
|
|
|
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gpo-jhd 23- s |
Dc - 26। 5GHz |
1.45 |
कारतूस और सतह सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gpo-jhd 2- s |
Dc - 26। 5GHz |
1.45 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|

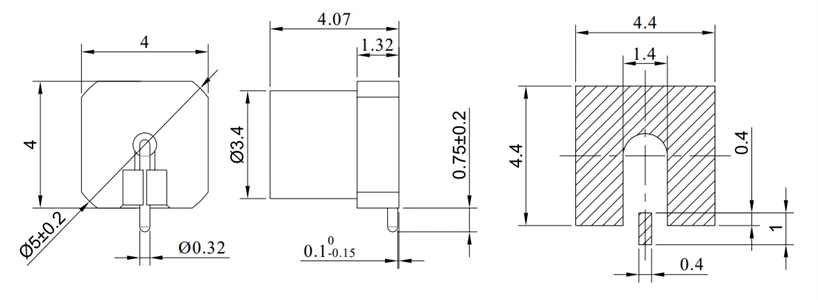

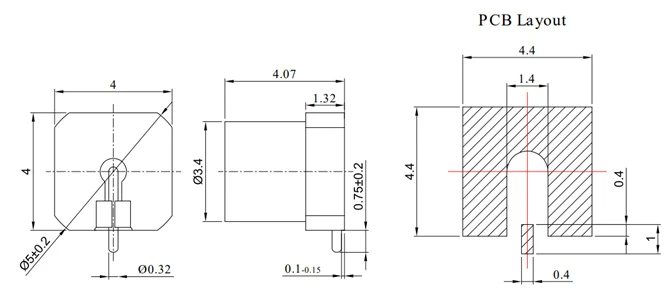

GPPO (मिनी-एसएमपी) पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gppo-jhd 1- s |
Dc - 65 ghz |
1.57@40G |
सतह का टांका लगाना |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gppo-jhd1 |
Dc - 65 ghz |
1.57@40G |
सतह का टांका लगाना |
पीतल का सोने की चढ़ाया हुआ |
पूर्ण निरोध |
|
|
 |
||||
|

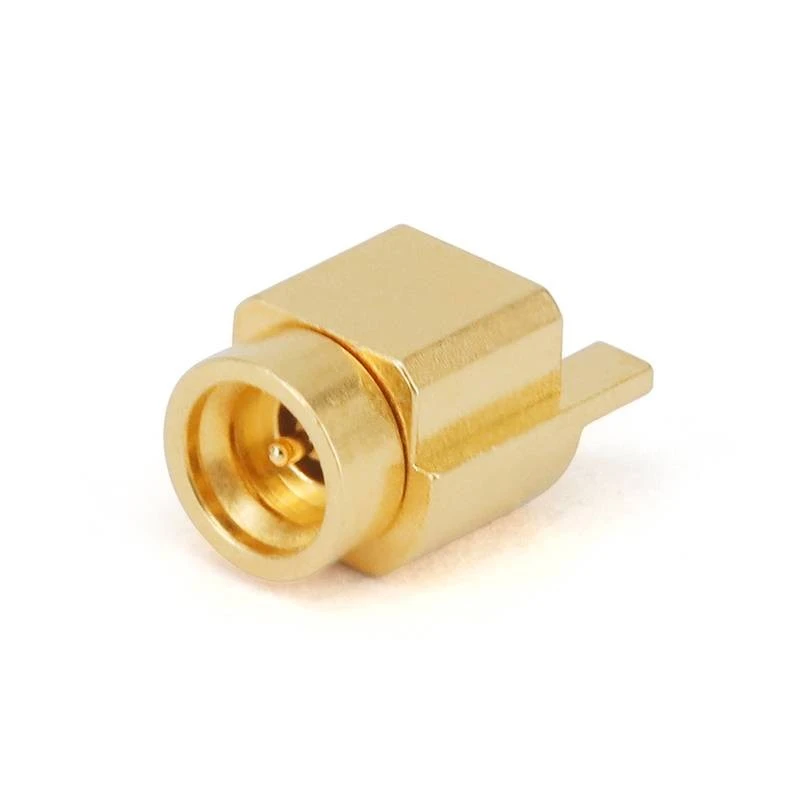

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|

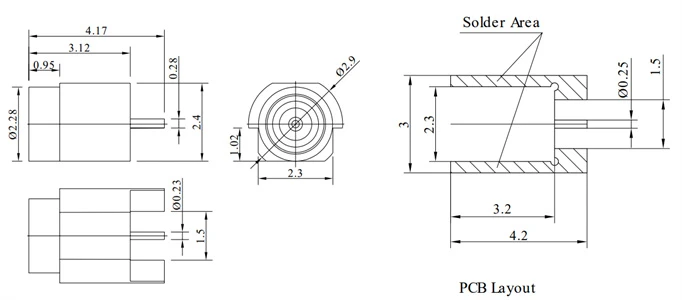

Fr 2- gppo-jhd20r |
Dc - 40 ghz |
1.25 |
क्षैतिज सतह सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|
GPPO (मिनी-एसएमपी) और जी 3 पीओ (एसएमपीएस) पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- gppo-jhd-s |
Dc - 40 ghz |
1.50 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
इंटरफ़ेस का प्रकार |
|
Fr 2- g3po-jhd 10-1} |
Dc - 100 ghz |
1.70 |
क्षैतिज सतह सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|

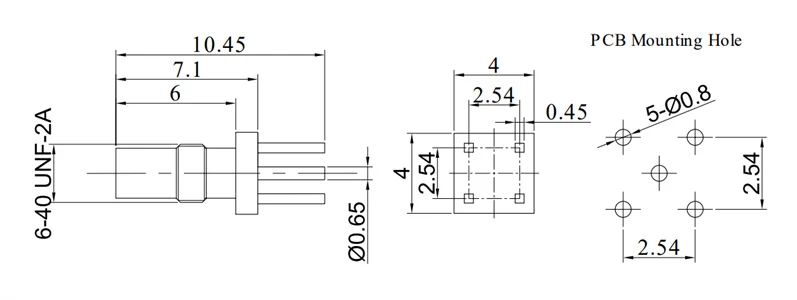

SSMC PCB कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

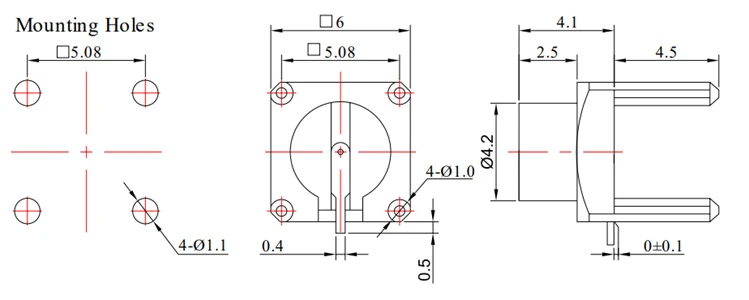

Fr 2- ssmc-jwhd1 |
Dc - 6 ghz |
1.35 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- ssmc-jywhd5 |
Dc - 6 ghz |
1.35 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- ssmc-jhd2 |
Dc - 6 ghz |
1.35 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
चिकना |
|

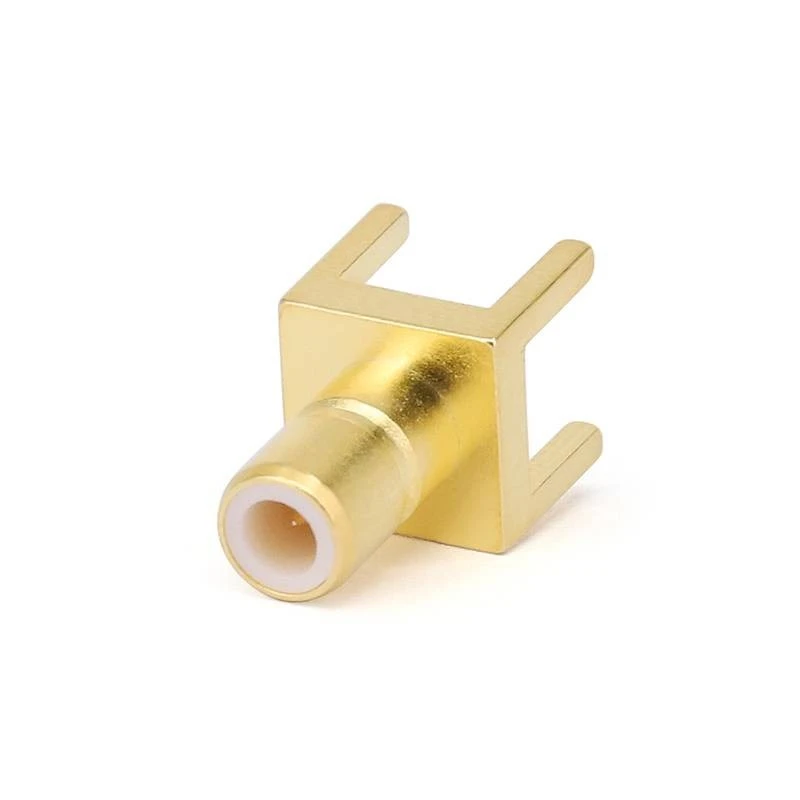

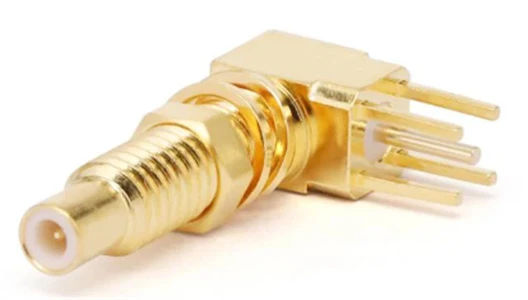

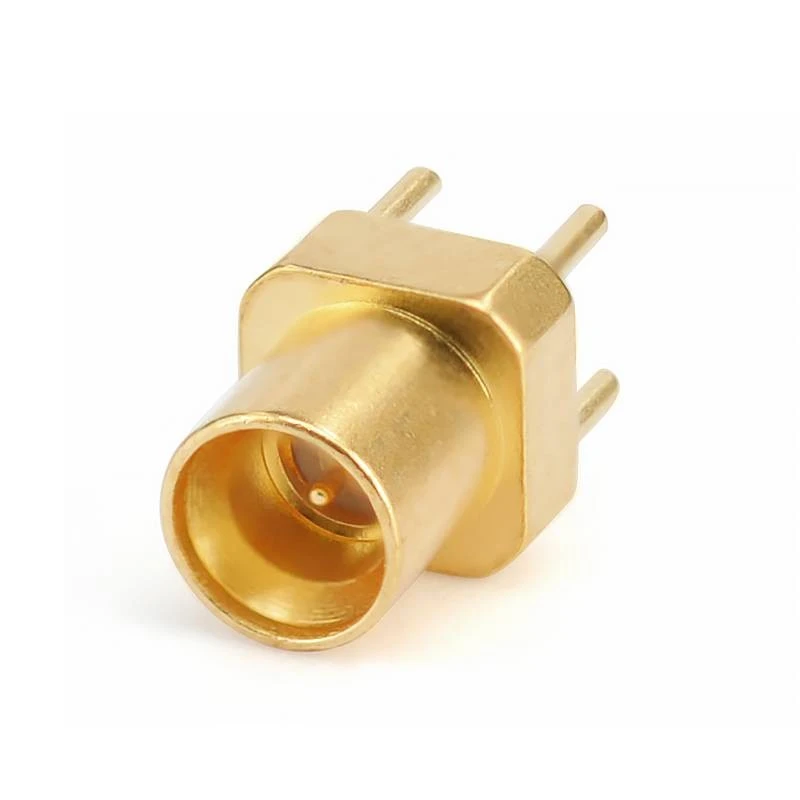

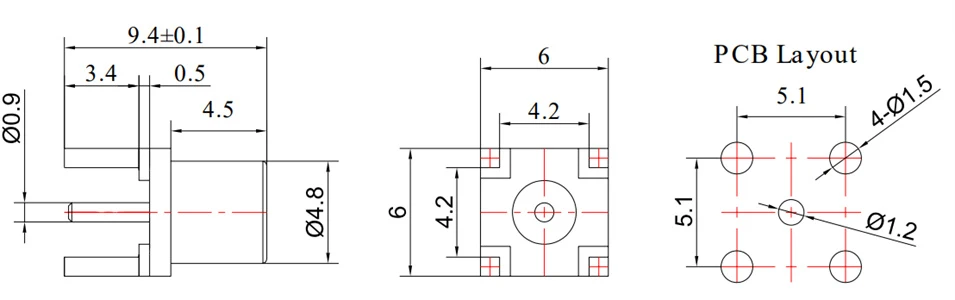

MMCX और MCX PCB कनेक्टर |
|||||
|
|
 |
||||
|

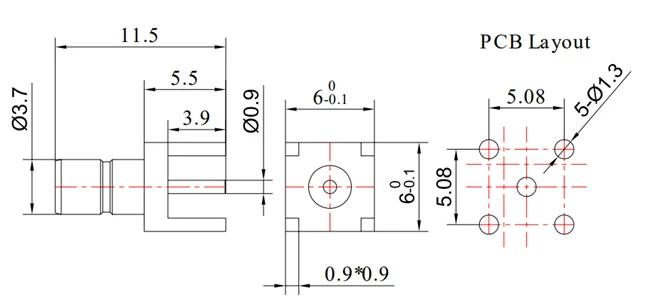

स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

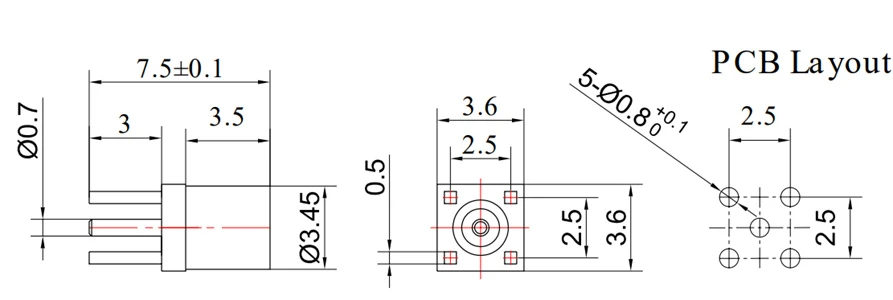

Fr 2- mcx-khd101e |
Dc - 6 ghz |
1.30 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|

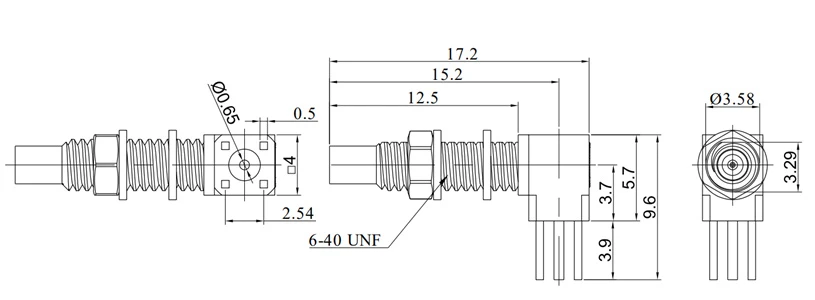

Fr 2- mcx-kyd1e |
Dc - 6 ghz |
1.20 |
बल्कहेड माउंट |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- mmcx-khd1e |
Dc - 6 ghz |
1.20 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|

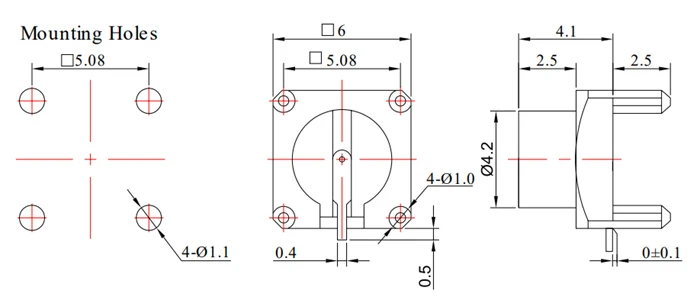

एसएमबी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- smb-jhd101e |
Dc - 6 ghz |
1.35 |
कारतूस सोल्डरिंग |
पीतल का सोने की चढ़ाया हुआ |
ना |
|
बीएनसी पीसीबी कनेक्टर |
|||||
|
|
 |
||||
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
इंस्टालेशन |
सामग्री |
संकेत विधा |
|
Fr 2- bnc-ky -3} |
Dc - 4 ghz |
1.30 |
बल्कहेड माउंट |
ब्रास नी मढ़वाया |
ना |
