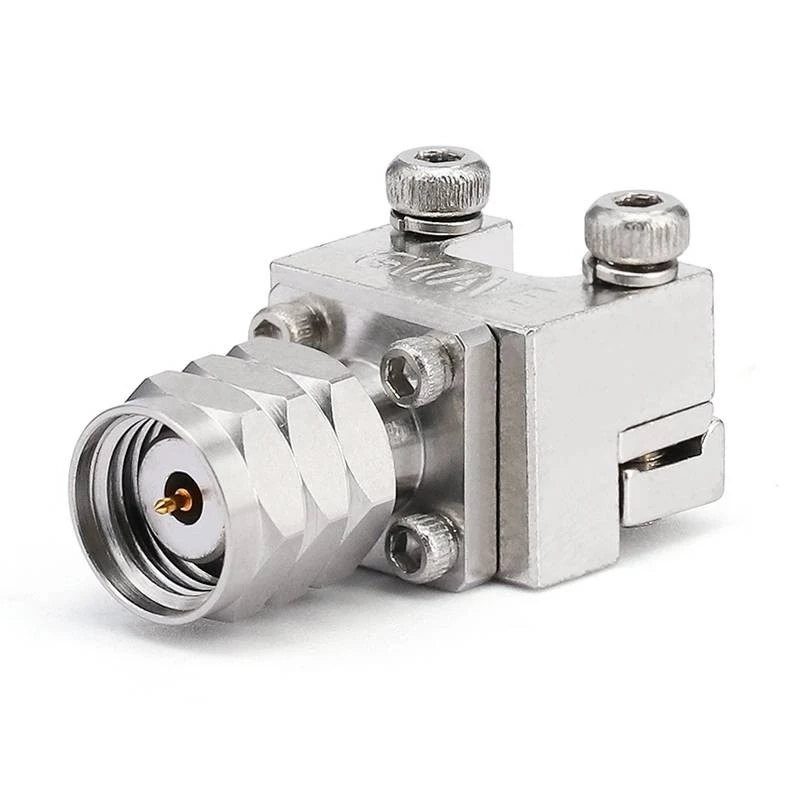

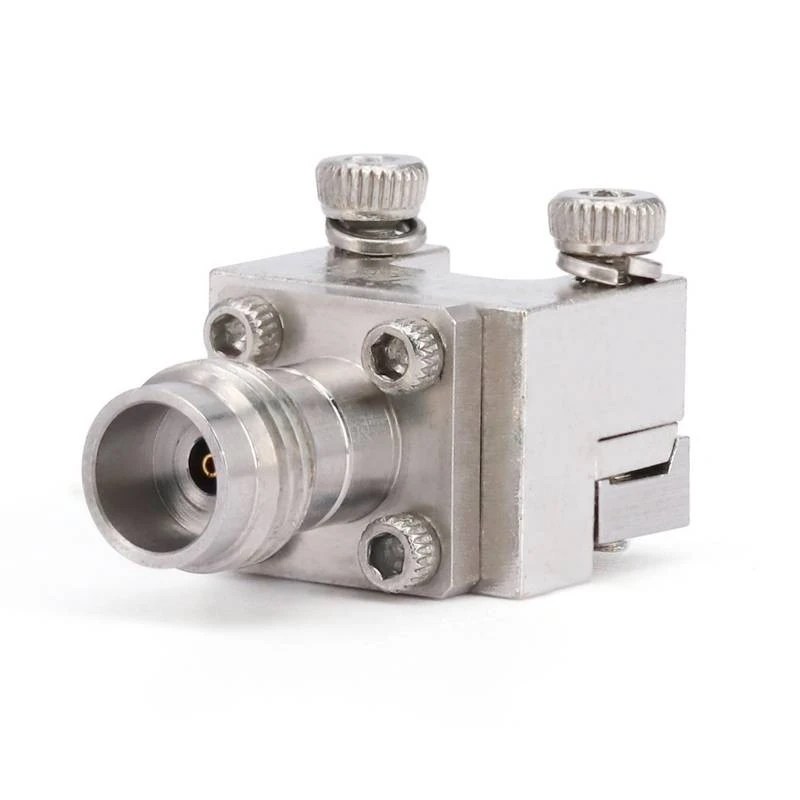

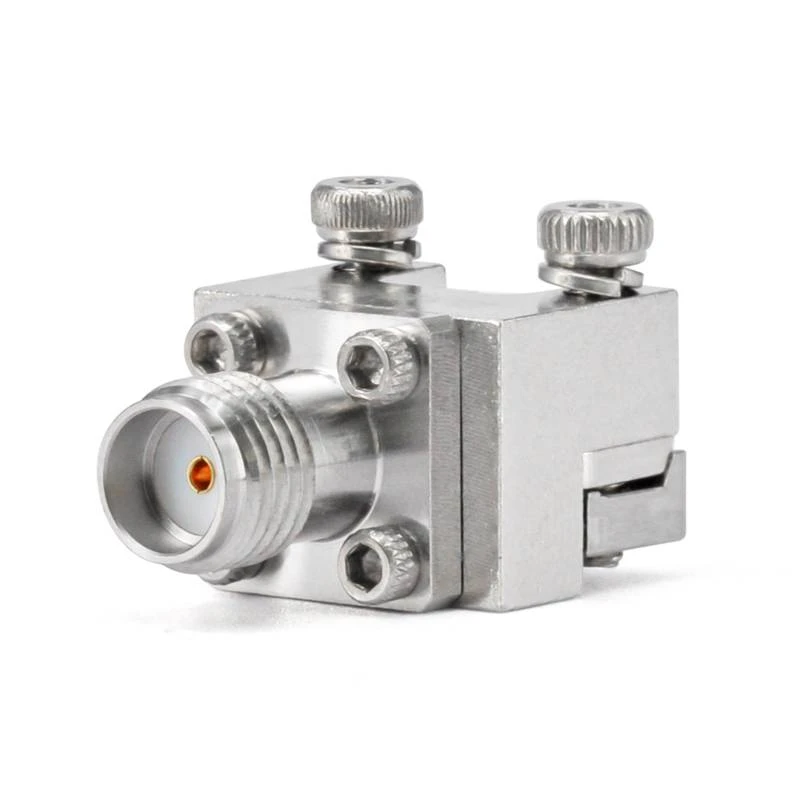

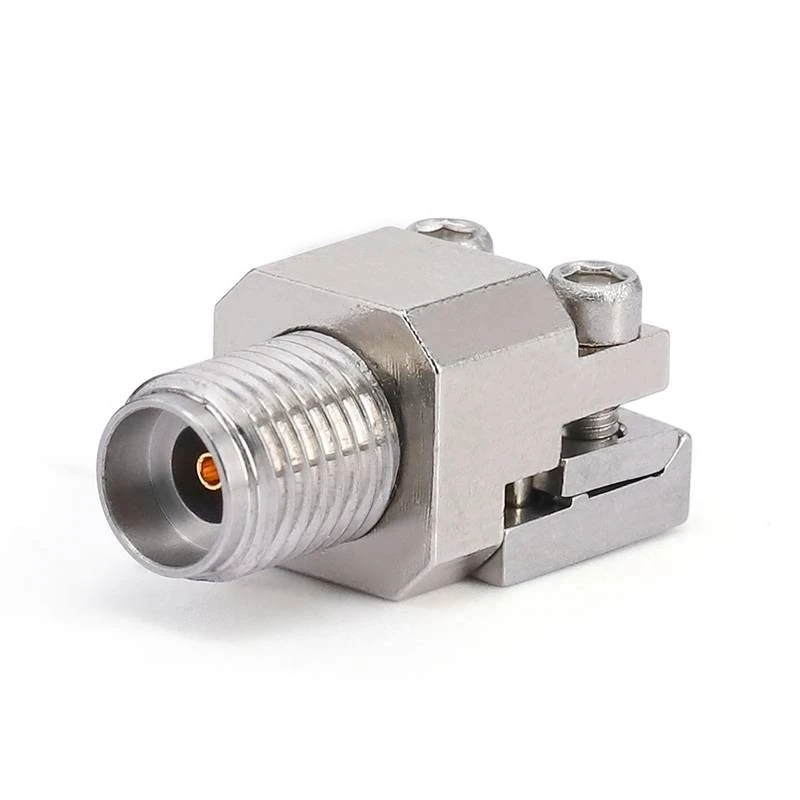

अंतिम लॉन्च कनेक्टर
Flexirf के अंतिम लॉन्च कनेक्टर, SMA में उपलब्ध, 2 . 92 मिमी, 2.4 मिमी, 1.85 मिमी, और 1.0 मिमी वेरिएंट, उच्च -आवृत्ति अनुप्रयोगों में सबसे अधिक मांग वाली आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं।
इन अंतिम लॉन्च कनेक्टर्स में असाधारण विद्युत प्रदर्शन . उनके सटीक - इंजीनियर डिज़ाइन के साथ, वे अत्यधिक उच्च स्तर तक आवृत्तियों का समर्थन कर सकते हैं .
विवरण
उत्पाद परिचय
Flexirf के अंतिम लॉन्च कनेक्टर, SMA में उपलब्ध, 2 . 92 मिमी, 2.4 मिमी, 1.85 मिमी, और 1.0 मिमी वेरिएंट, उच्च -आवृत्ति अनुप्रयोगों में सबसे अधिक मांग वाली आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं।
इन अंतिम लॉन्च कनेक्टर्स में असाधारण विद्युत प्रदर्शन . उनके परिशुद्धता के साथ - इंजीनियर डिज़ाइन के साथ, वे अत्यधिक उच्च स्तर तक आवृत्तियों का समर्थन कर सकते हैं . 2 . 92 मिमी कनेक्टर्स, उदाहरण के लिए, 40GHz तक आवृत्तियों को संभालने में सक्षम हैं, जबकि 2 . 4mm} 1.85 मिमी कनेक्टर 67GHz तक उत्कृष्ट प्रदर्शन की पेशकश करते हैं, और 1.0 मिमी कनेक्टर 110GHz के रूप में अधिक आवृत्तियों का समर्थन करते हैं। यह उन्हें उन्नत वायरलेस संचार प्रणालियों, एयरोस्पेस और रक्षा अनुप्रयोगों और उच्च गति डेटा हस्तांतरण में उपयोग के लिए आदर्श बनाता है।

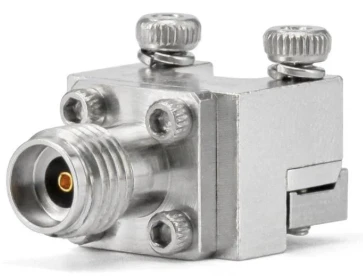

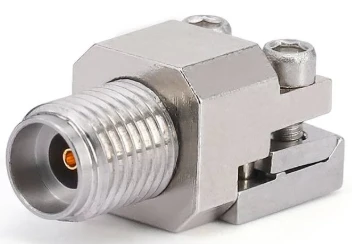

उत्पाद निकाय शैली
कनेक्टर सोल्डरलेस एंड लॉन्च पीसीबी के लिए, सेंटर पिन में व्यास 0 . 23 मिमी, 0 . 3 मिमी और 0 . 51 मिमी है। इस कनेक्टर में एक पीतल त्रि-मेटल बॉडी है और कम सम्मिलन हानि के साथ एक उत्कृष्ट माइक्रोवेव प्रदर्शन सुनिश्चित करता है और 1.35. के VSWR को यह कनेक्टर ठीक से सैन्य और अंतरिक्ष जैसे RF उद्योगों के लिए निर्मित किया गया है। उच्च गुणवत्ता वाली सामग्री के साथ निर्मित, उनके कॉम्पैक्ट और हल्के डिजाइन भी उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां अंतरिक्ष और वजन महत्वपूर्ण कारक हैं।
उत्पाद व्यवहार्यता
अंतिम लॉन्च सोल्डरलेस कनेक्टर्स विभिन्न क्षेत्रों में व्यापक अनुप्रयोगों को खोजते हैं . दूरसंचार के दायरे में, वे उच्च गति डेटा ट्रांसमिशन में एक महत्वपूर्ण भूमिका निभाते हैं, जो कि रडार सिस्टम में संक्षेपण के साथ -साथ संक्षेपण के लिए संक्षेपण के लिए एक संक्षेपण के लिए माइक्रोवेव ऊर्जा के सीमलेस ट्रांसफर को सुनिश्चित करते हैं, ये कनेक्टर्स को संक्षेपण में संक्षेप में संक्षेप में संचित किया जाता है। लक्ष्य . प्रतिबिंबों को कम करने की उनकी क्षमता उन्हें इस एप्लिकेशन के लिए आदर्श बनाती है जहां सटीक सिग्नल रिसेप्शन और ट्रांसमिशन वीटा . हैं
प्रोक्योरमेंट फ़ीक्यू
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
| कनेक्टर प्रकार |
एसएमए/2.92 मिमी/2.4 मिमी/1.85 मिमी |
|
कनेक्टर प्रतिबाधा |
50 ओम |
|
संबंधक ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
2 होल निकला हुआ किनारा |
|
कनेक्टर 2 इंटरफ़ेस प्रकार |
0.30 मिमी / 0.51 मिमी पिन |
|
अनुलग्नक पद्धति |
संपर्क |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
क्यूब गोल्ड प्लेटेड |
|
बाहरी संपर्क |
स्टेनलेस स्टील |
|
शरीर |
पीतल ट्रिमेटल मढ़वाया |
|
ढांकता हुआ |
पीक/पीटीएफई |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-55 डिग्री से +165 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
उत्पाद का प्रकार
|
कनेक्टर प्रकार |

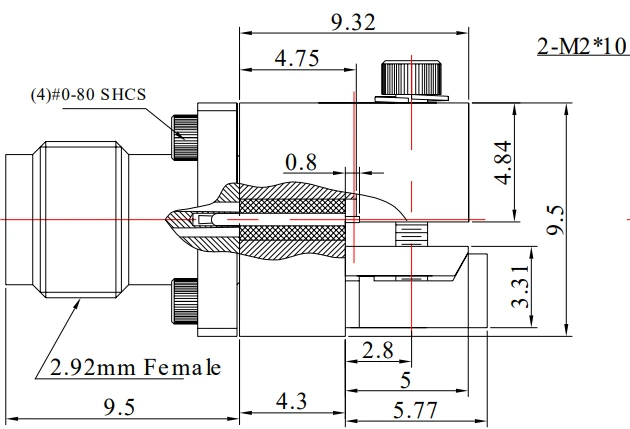

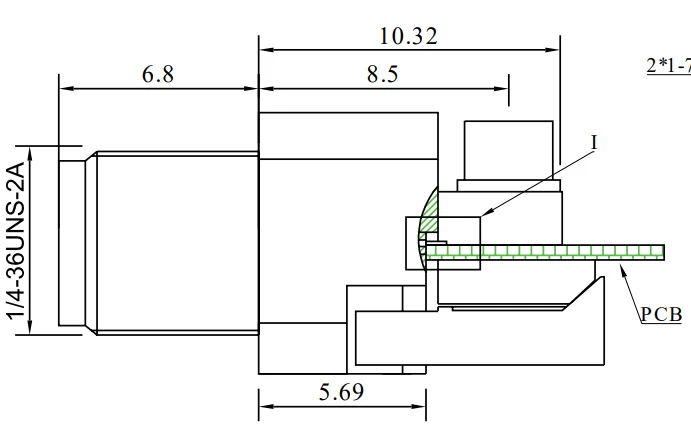

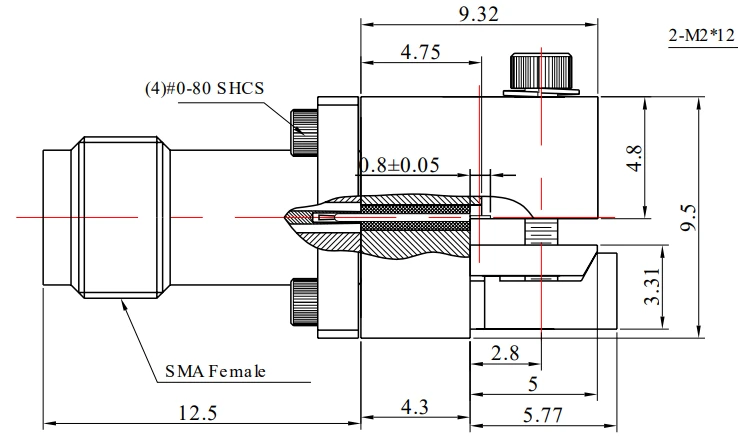

चित्रकला |
स्कू |
पिन व्यास |
आवृत्ति |
वीएसडब्ल्यूआर |
बढ़ते छेद रिक्ति |
|
|

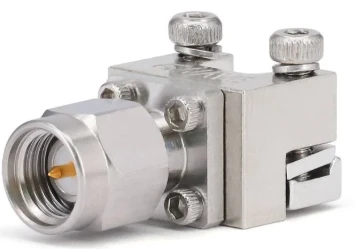

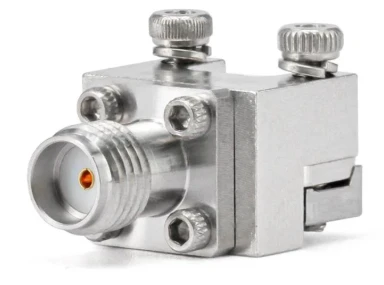

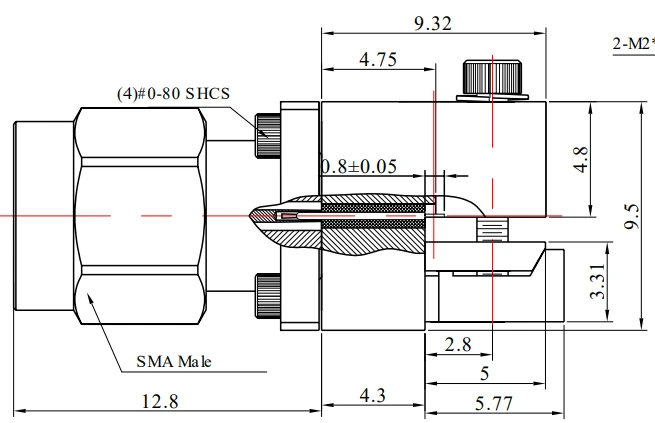

एसएमए |
|
|
Fr 2- sma-kfd0830 |
0.30 मिमी |
Dc -26.5 ghz |
1.25 |
9.5 मिमी |
|
Fr 2- sma-kfd0851 |
0.51 मिमी |
Dc -26.5 ghz |
1.25 |
9.5 मिमी |
|||
|
|
|
Fr 2- sma-jfd0830 |
0.30 मिमी |
Dc -26.5 ghz |
1.25 |
9.5 मिमी |
|
|
Fr 2- sma-jfd0851 |
0.51 मिमी |
Dc -26.5 ghz |
1.25 |
9.5 मिमी |
|||
|
कनेक्टर प्रकार |

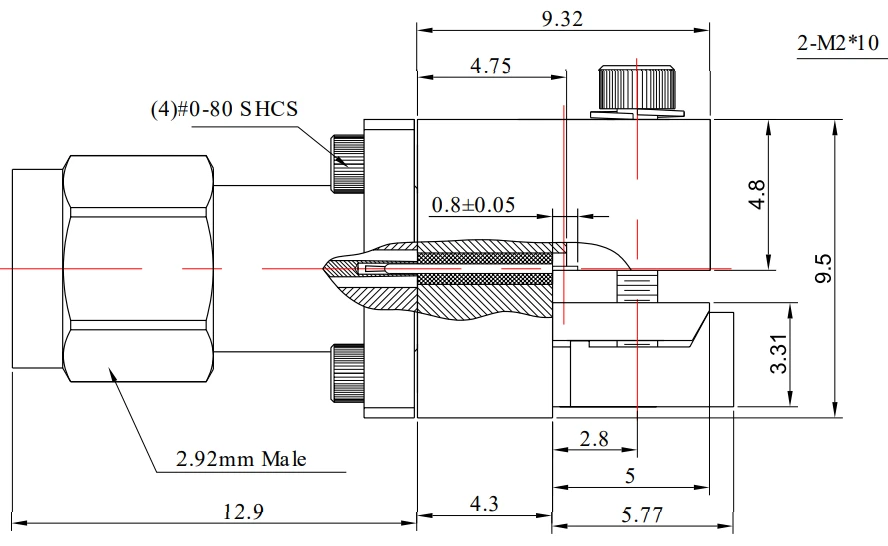

चित्रकला |
स्कू |
पिन व्यास |
आवृत्ति |
वीएसडब्ल्यूआर |
बढ़ते छेद रिक्ति |
|
|
2.92 मिमी |
|
|
Fr 2-2.92- KFD0830 |
0.30 मिमी |
Dc -40 ghz |
1.30 |
9.5 मिमी |
|
Fr 2-2.92- KFD0851 |
0.51 मिमी |
Dc -40 ghz |
1.30 |
9.5 मिमी |
|||
|
|
|
Fr 2-2.92- KFD0923 |
0.23 मिमी |
Dc -40 ghz |
1.30 |
5.84 मिमी |
|
|
|
|
Fr 2-2.92- JFD0830 |
0.30 मिमी |
Dc -40 ghz |
1.30 |
9.5 मिमी |
|
|
Fr 2-2.92- JFD0851 |
0.51 मिमी |
Dc -40 ghz |
1.30 |
9.5 मिमी |
|||
|
कनेक्टर प्रकार |

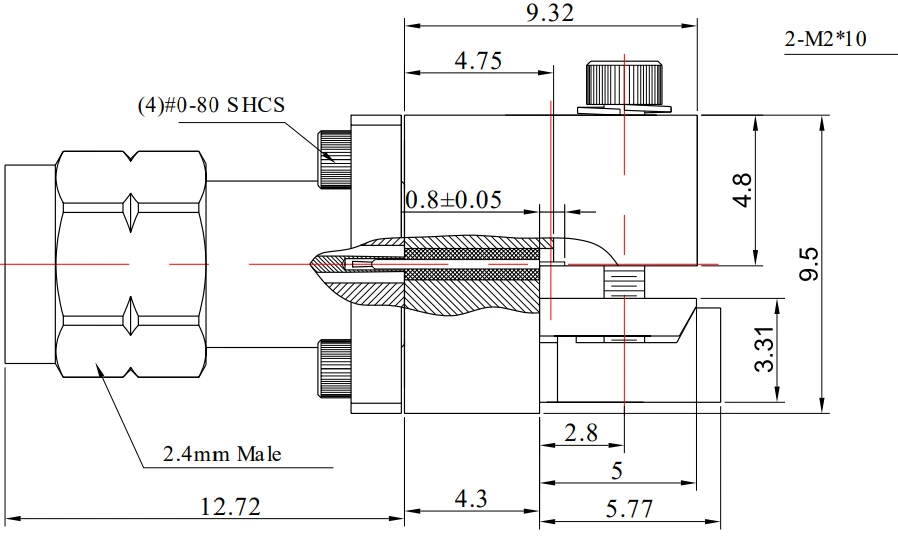

चित्रकला |
स्कू |
पिन व्यास |
आवृत्ति |
वीएसडब्ल्यूआर |
बढ़ते छेद रिक्ति |
|
|

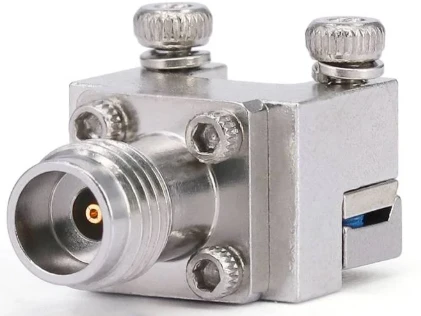

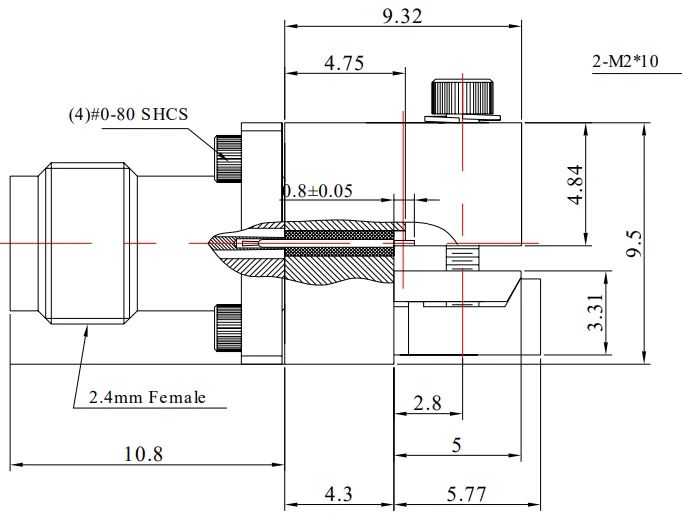

2.4 मिमी |
|
|
Fr 2-2.4- KFD0830 |
0.30 मिमी |
Dc -50 ghz |
1.30 |
9.5 मिमी |
|
Fr 2-2.4- KFD0851 |
0.51 मिमी |
Dc -50 ghz |
1.30 |
9.5 मिमी |
|||
|
|
|
Fr 2-2.4- JFD0830 |
0.30 मिमी |
Dc -50 ghz |
1.30 |
9.5 मिमी |
|
|
Fr 2-2.4- JFD0851 |
0.51 मिमी |
Dc -50 ghz |
1.30 |
9.5 मिमी |
|||
|
कनेक्टर प्रकार |
चित्रकला |
स्कू |
पिन व्यास |
आवृत्ति |
वीएसडब्ल्यूआर |
बढ़ते छेद रिक्ति |
|
|
1.85 मिमी |
|
|
Fr 2-1.85- KFD0830 |
0.30 मिमी |
Dc -65 ghz |
1.35 |
9.5 मिमी |
|
Fr 2-1.85-- KFD0851 |
0.51 मिमी |
Dc -65 ghz |
1.35 |
9.5 मिमी |
|||
|
|
|
Fr 2-1.85- KFD0923 |
0.23 मिमी |
Dc -65 ghz |
1.35 |
5.84 मिमी |
|
|
|
|
Fr 2-1.85-- JFD0830 |
0.30 मिमी |
Dc -65 ghz |
1.35 |
9.5 मिमी |
|
|
Fr 2-1.85-- JFD0851 |
0.51 मिमी |
Dc -65 ghz |
1.35 |
9.5 मिमी |
|||
