हैंड फॉर्मेबल केबल असेंबली
हैंड फॉर्मेबल केबल असेंबली सेमी-फ्लेक्सिबल कोएक्स एक उच्च-प्रदर्शन अर्ध-फ्लेक्सिबल कोक्सिअल केबल असेंबली है जो कई क्षेत्रों में एक महत्वपूर्ण भूमिका निभाता है .} यह उत्पाद एक पेशेवर टीम . द्वारा अपने उत्कृष्ट डिजाइन और विश्वसनीय प्रदर्शन के साथ तैयार किया जाता है, जैसे कि विभिन्न उद्योगों की जरूरतों को पूरा करता है। 141 ".
विवरण
हैंड फॉर्मेबल केबल असेंबली सेमी-फ्लेक्सिबल कोएक्स एक उच्च-प्रदर्शन अर्ध-फ्लेक्सिबल कोक्सिअल केबल असेंबली है जो कई क्षेत्रों में एक महत्वपूर्ण भूमिका निभाता है .} यह उत्पाद एक पेशेवर टीम . द्वारा अपने उत्कृष्ट डिजाइन और विश्वसनीय प्रदर्शन के साथ तैयार किया जाता है, जैसे कि विभिन्न उद्योगों की जरूरतों को पूरा करता है। 141 ".
इसके अलावा, उत्पाद कनेक्टर प्रकारों, प्रतिबाधा, ध्रुवीयता, बढ़ते विधियों, संपर्क और आवास सामग्री . के संदर्भ में कई विकल्प प्रदान करता है। कनेक्टर प्रकारों में 1 . 85 मिमी, 2. 4 मिमी, 2 . 92 मिमी, gpo, gpo, gpo, gpo, gpo, gpo, gpo, gpo; प्रतिबाधा 50 ओम है, और ध्रुवीयता मानक है। विविध बढ़ते तरीके हैं, और संपर्क और आवासों को सोने के साथ पीतल के साथ चढ़ाया गया है, जैसे कि सोने के साथ चढ़ाया गया है, और अच्छे विद्युत चालकता और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए स्टेनलेस स्टील को पारित किया जाता है।
उत्पाद परिचय
FR701 & FR702/GUT -047- फॉर्म 047 "श्रृंखला और FR711 & FR712/GUT -085- फॉर्म 086" श्रृंखला . अलग -अलग श्रृंखलाओं से अलग -अलग श्रृंखलाओं के लिए अलग -अलग श्रृंखलाओं और विद्युत प्रदर्शन के लिए. FR702/GUT -047- फॉर्म 047 "श्रृंखला 0 . 29 {0 . 0127mm है, जबकि FR711 और FR712/GUT -085- फॉर्म 086" श्रृंखला 086 "श्रृंखला है। विभिन्न आवृत्तियों के लिए संगत क्षीणन और बिजली डेटा प्रदान किए जाते हैं। विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए कई सामान्य मॉडल और तकनीकी संकेतक भी उपलब्ध हैं।
विद्युत प्रदर्शन के संदर्भ में, केंद्र कंडक्टर सिल्वर-प्लेटेड कॉपर-क्लैड स्टील है, जो एक ठोस पीटीएफई इन्सुलेटर और एक टिनड कॉपर वायर बाहरी कंडक्टर . के साथ संयुक्त है< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
उत्पाद व्यवहार्यता
बेंडेबल होने और उत्कृष्ट विद्युत प्रदर्शन होने की इसकी विशेषताओं के कारण, इसका व्यापक रूप से संचार, इलेक्ट्रॉनिक उपकरणों, और परीक्षण और माप . जैसे क्षेत्रों में व्यापक रूप से उपयोग किया जाता है - जैसे कि संचार नेटवर्क की साइट का पता लगाने और औद्योगिक उपकरणों के संचालित के रूप में उपयोग किया जाता है। विभिन्न उपकरणों के बीच परीक्षण लिंक स्थापित करें, पता लगाने के काम के कुशल पूरा होने को सक्षम करें .
महत्वपूर्ण नोट्स
1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|
कनेक्टर 1 प्रकार |

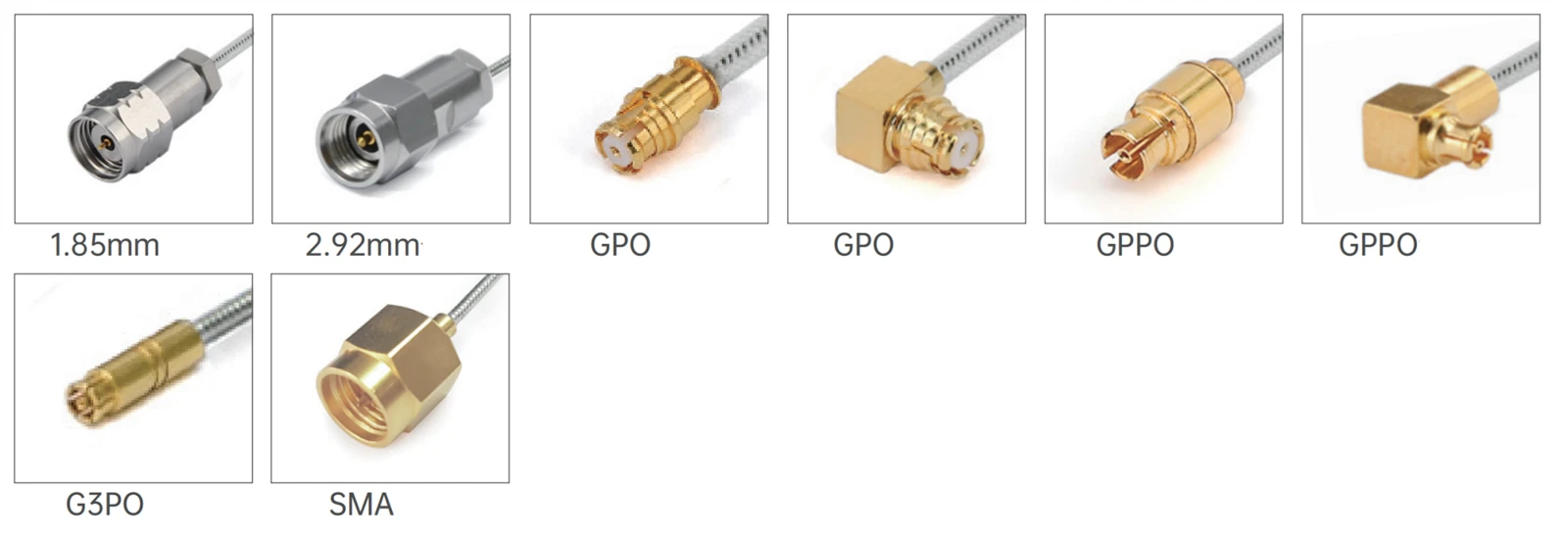

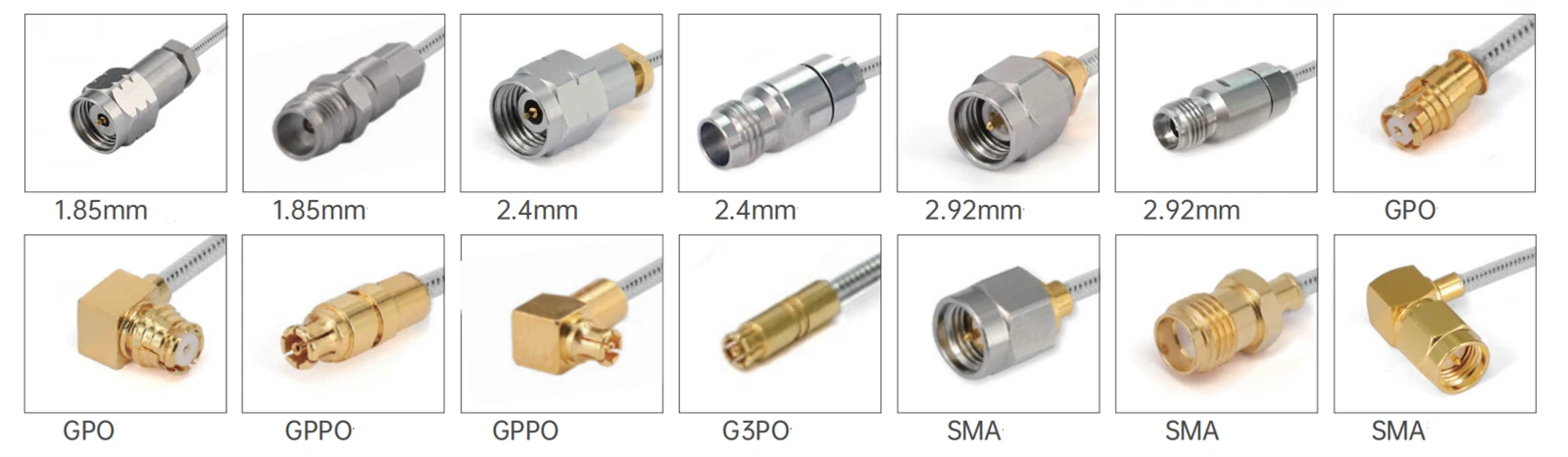

1.85 मिमी/2.4 मिमी/2.92 मिमी/SMA/G3PO/GPPO |
|
कनेक्टर 1 प्रतिबाधा |
50 ओम |
|
कनेक्टर 1 ध्रुवीयता |
मानक |
|
कनेक्टर 2 प्रकार |
1.85 मिमी/2.4 मिमी/2.92 मिमी/SMA/G3PO/GPPO/ |
|
कनेक्टर 2 प्रतिबाधा |
50 ओम |
|
कनेक्टर 2 ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
कोई नहीं |
|
संबंधक निकाय शैली |
सीधा और दाएं कोण |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड |
|
बाहरी संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड, स्टेनलेस स्टील पास किया गया |
|
शरीर |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड, स्टेनलेस स्टील पास किया गया |
|
ढांकता हुआ |
PEI/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-40 डिग्री से +165 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
|
केबल विनिर्देश |
|
|
केंद्र कंडक्टर |
चांदी मढ़वाया कॉपरवेल्ड |
|
ढांकता हुआ |
ठोस पीटीएफई |
|
जैकेट |
कोई नहीं या एफईपी |
|
कैपेसिटेंस (पीएफ/एम) |
95.1 |
|
प्रसार का वेग (%) |
70 |
|
परिरक्षण प्रभावशीलता |
<-100dB @ 1GHz |
|
सत्ता चलाना |
समुद्र तल पर 10watt @ 18GHz, VSWR1.0 |
उत्पाद का प्रकार
| FR701 और FR702/GUT -047- फॉर्म 047 "श्रृंखला केबल असेंबली | ||||
 |
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.29±0.0127 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
0.94±0.0254 |
|
|
3 |
बाहरी कंडक्टर |
टिन्ड कॉपर वायर |
1.19±0.05 |
|
|
4 |
जैकेट |
आंका |
1.6±0.13 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्र तल पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
क्षीणन (डीबी/एम) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
शक्ति (डब्ल्यू) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
सामान्य मॉडल और तकनीकी संकेतक
|
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
12DB |
|
|
Fr 701-292 mg3pf-xxx |
2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -40 ghz |
12DB |
|
|
Fr 701-292 fg3pf-xxx |
2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
12DB |
|
|
Fr 701-185 mg3pf-xxx |
1.85 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 701-185 fg3pf-xxx |
1.85 मिमी महिला |
G3PO (SMPS) महिला |
Dc -67 ghz |
10 डीबी |
| FR711 और FR712/GUT -085- फॉर्म 086 "श्रृंखला केबल असेंबली | ||||
 |
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा-क्लैड स्टे |
0.51±0.0127 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
1.69±0.0254 |
|
|
3 |
बाहरी कंडक्टर |
टिन्ड कॉपर वायर |
2.2±0.05 |
|
|
4 |
जैकेट |
आंका |
2.54 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्र तल पर परीक्षण की स्थिति) | |||||
|
आवृत्ति (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
क्षीणन (डीबी/एम) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
शक्ति (डब्ल्यू) |
253 |
157 |
69 |
47 |
33 |
| सामान्य मॉडल और तकनीकी संकेतक |
 |
|
Fr712/gut -085- फॉर्म-फेप (FEP जैकेट के साथ) |
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Fr 712- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.35 |
|
|

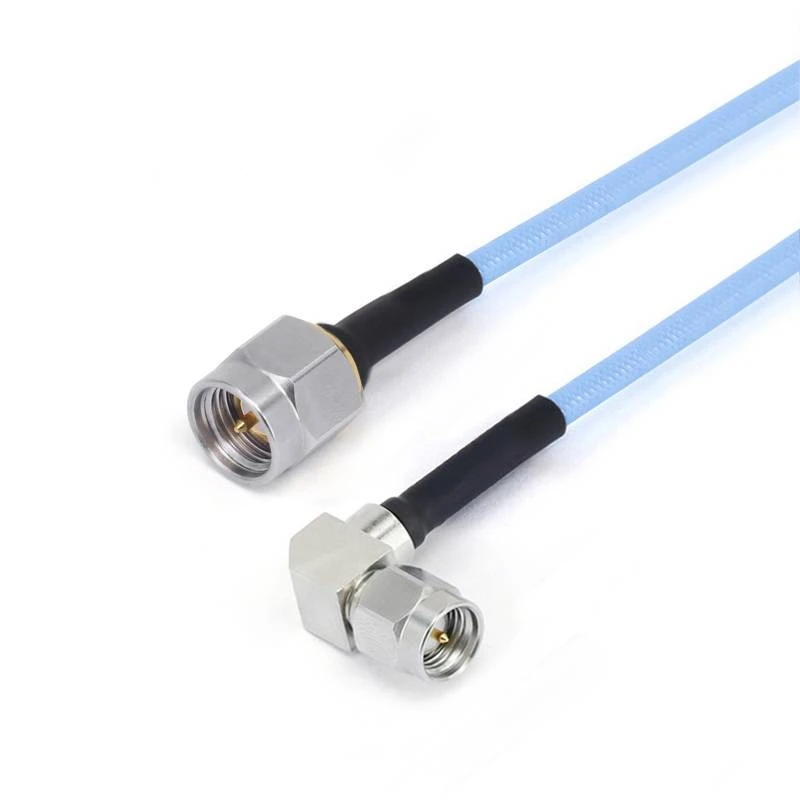

Fr 12- smmsmwm-xxx -18 g |
एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
एसएमए पुरुष |
GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
एसएमए पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -26.5 ghz |
1.40 |
|
|

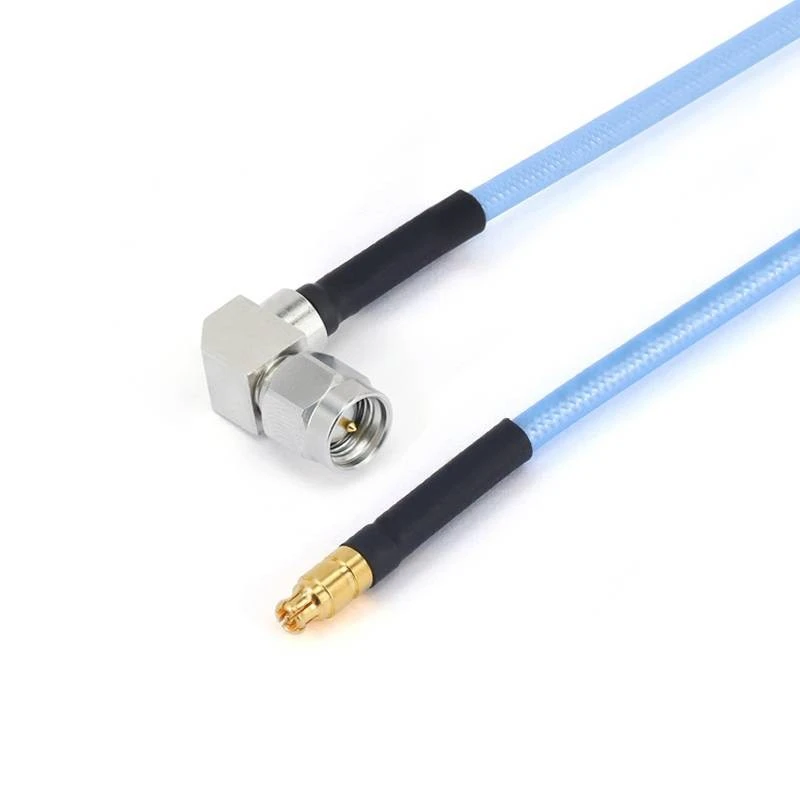

Fr 712- smwmgppf-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -18 ghz |
15DB |
|
|

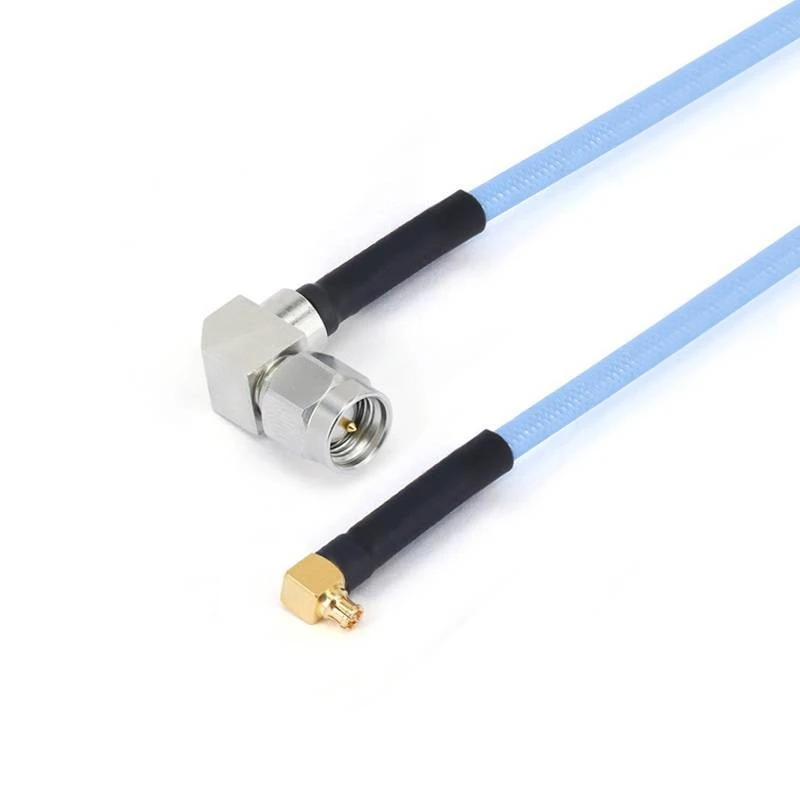

Fr 712- smwmgppwf-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -18 ghz |
15DB |
|
|
Fr 712- smfgpf-xxx |
एसएमए महिला |
GPO (SMP) महिला |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPO (SMP) महिला |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
एसएमए महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712-292 M292M-XXX |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2.92 मिमी पुरुष |
GPO (SMP) महिला |
Dc - 40 ghz |
10 डीबी |
|
|
Fr 712-292 mgpwf-xxx |
2.92 मिमी पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc - 40 ghz |
10 डीबी |
|
|
Fr 712-292 fgpf-xxx |
2.92 मिमी महिला |
GPO (SMP) महिला |
Dc - 40 ghz |
10 डीबी |
|
|
Fr 712-292 ffgpf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
GPO (SMP) महिला |
Dc - 40 ghz |
10 डीबी |
|
|
Fr 712-292 mgppf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc - 40 ghz |
14 डीबी |
|
|
Fr 712-292 mgppwf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc - 40 ghz |
14 डीबी |
|
|
Fr 712-292 fgppf-xxx |
2.92 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc - 40 ghz |
14 डीबी |
|
|
Fr 712-292 ffgppf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc - 40 ghz |
14 डीबी |
|
|
Fr 712-292 mg3pf-xxx |
2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc - 40 ghz |
12DB |
|
|
Fr 712-292 fg3pf-xxx |
2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc - 40 ghz |
12DB |
|
|
Fr 712-292 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc - 40 ghz |
12DB |
|
|
Fr 712-185 mg3pf-xxx |
1.85 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
|
|
Fr 712-185 fg3pf-xxx |
1.85 मिमी महिला |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
|
|
Fr 712-185 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी महिला |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
|
Fr711/आंत -085- फॉर्म (एफईपी जैकेट के बिना) |
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Fr 711- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.35 |
|
|

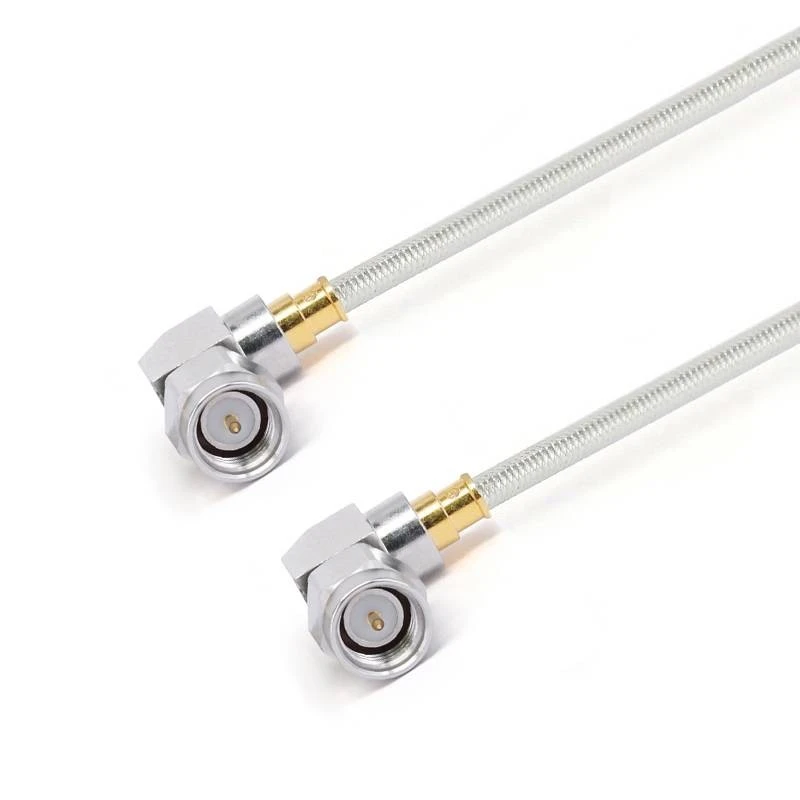

Fr 711- smwmsmwm-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.40 |
|
|

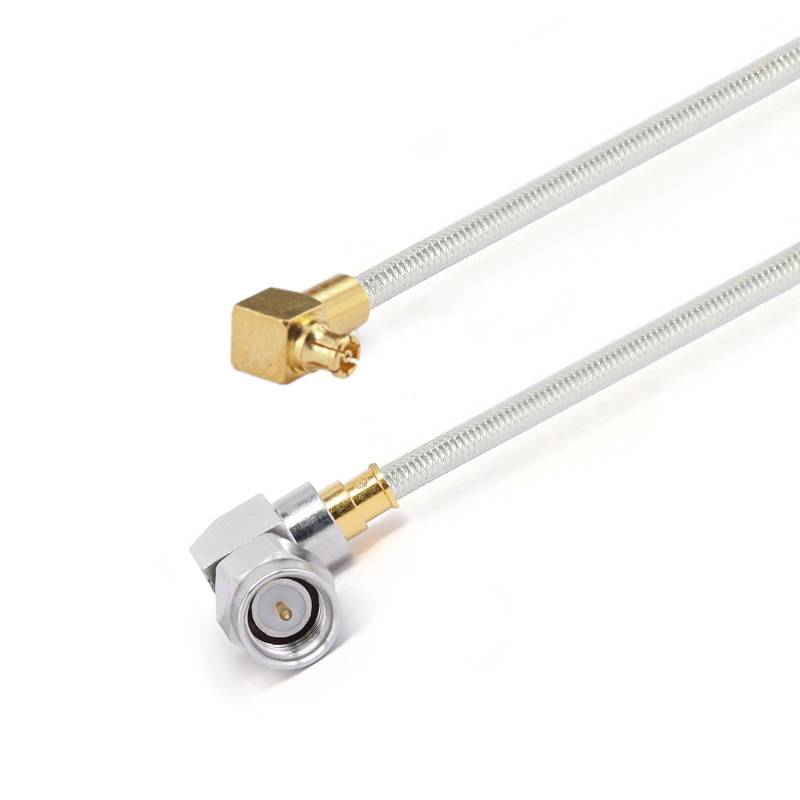

Fr 711- smwmgppwf-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2.92 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -40 ghz |
14 डीबी |
|
|
R 711-292 mmmpxf-xxx |
2.92 मिमी पुरुष |
MMPX महिला |
Dc -40 ghz |
14 डीबी |
|
|
Fr 711-24 mmmpxm-xxx |
2.4 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -50 ghz |
12DB |
|
|
Fr 711-24 mmmpxf-xxx |
2.4 मिमी पुरुष |
MMPX महिला |
Dc -50 ghz |
12DB |
|
|
Fr 711-185 mmmpxm-xxx |
1.85 मिमी पुरुष |
एमएमपीएक्स पुरुष |
Dc -67 ghz |
10 डीबी |
|
|
Fr 711-185 mmmpxf-xxx |
1.85 मिमी पुरुष |
MMPX महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 711-185 mg3pf-xxx |
1.85 मिमी पुरुष |
जी 3 पीओ (एसएमपीएस) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 711-185 fg3pf-xxx |
1.85 मिमी महिला |
जी 3 पीओ (एसएमपीएस) महिला |
Dc -67 ghz |
10 डीबी |
|
|
Fr 711-185 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी महिला |
जी 3 पीओ (एसएमपीएस) महिला |
Dc -67 ghz |
10 डीबी |
