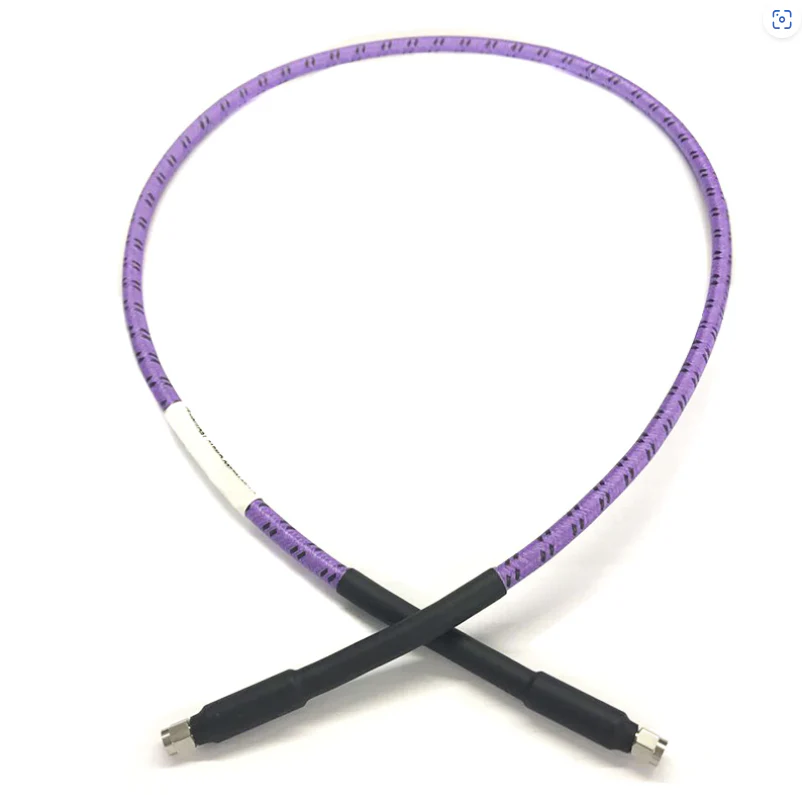

आरएफ केबल असेंबली कैसे चुनें
एक संदेश छोड़ें
दूरसंचार, रडार, परीक्षण और माप, एयरोस्पेस, और औद्योगिक प्रणालियों . जैसे क्षेत्रों में विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए सही आरएफ केबल असेंबली का चयन करना महत्वपूर्ण है
1. आवेदन आवश्यकताओं और परिदृश्यों को स्पष्ट करें
परीक्षण और माप?
नियत स्थापना: दीर्घकालिक स्थिरता और कम रखरखाव की आवश्यकता .
कठोर वातावरण?
उच्च गतिशीलता प्रणाली: चलती राज्यों में लचीलापन और स्थायित्व (e . g ., ड्रोन, रोबोट, पोर्टेबल डिवाइस) .
2. प्रमुख विद्युत प्रदर्शन मापदंडों का मूल्यांकन करें
A . आवृत्ति रेंज
आरएफ केबल में अधिकतम ऑपरेटिंग आवृत्ति होती है, जिसके परे सिग्नल लॉस (क्षीणन) तेजी से बढ़ता है . सुनिश्चित करें कि केबल की रेटेड आवृत्ति आपके सिस्टम की ऑपरेटिंग रेंज को कवर करती है:
कम आवृत्ति (6 गीगाहर्ट्ज से कम या बराबर): आरजी 58, आरजी 316 (उपभोक्ता इलेक्ट्रॉनिक्स में आम) .
मध्यम आवृत्ति (6-26 GHz): .086, .141 अर्ध-लचीनी और अर्ध-कठोर केबल .
उच्च आवृत्ति (26-40 गीगाहर्ट्ज): अल्ट्रा-लो लॉस आयाम और चरण-स्थिर समाक्षीय केबल (e . g ., उपग्रह संचार के लिए, रडार) .} .}
अल्ट्रा-हाई फ़्रीक्वेंसी (40-110 गीगाहर्ट्ज): अल्ट्रा-लो लॉस आयाम और चरण-स्थिर समाक्षीय केबल (मिलीमीटर-वेव सिस्टम) .
B . क्षीणन (सिग्नल लॉस)
क्षीणन (db/ft) दूरी पर सिग्नल हानि को मापता है और लंबी दूरी के संचरण के लिए आवृत्ति . के साथ बढ़ता है, कम-क्षीणन केबलों को प्राथमिकता देता है .
c . प्रतिबाधा मिलान
प्रतिबाधा बेमेल सिग्नल प्रतिबिंब का कारण बनता है, दक्षता को कम करता है और हस्तक्षेप पैदा करता है . आपके सिस्टम में केबल के प्रतिबाधा से मेल खाता है:
अधिकांश आरएफ सिस्टम (ई . g ., सैन्य, दूरसंचार, परीक्षण उपकरण): 50 .
वीडियो / केबल टीवी सिस्टम: 75ω .
मिक्सिंग इम्पीडेंस से बचें (e . g ., 75 {कनेक्टर्स के साथ 50। केबल) .
d . पावर हैंडलिंग क्षमता
केबल को ओवरहीटिंग या ब्रेकडाउन से बचने के लिए सिस्टम की शक्ति (औसत और शिखर शक्ति) का सामना करना होगा . प्रमुख कारक:
औसत शक्ति: निरंतर शक्ति (e . g ., आधार स्टेशनों में 100W) .
पीक पावर: शॉर्ट-पल्स पावर (ई . g ., रडार में किलोवाट-स्तर) .
उच्च तापमान वाले वातावरण में संलग्न करें (e . g ., 60 डिग्री पर 20% की कमी) .
E . चरण स्थिरता
चरण-संवेदनशील प्रणालियों में, जैसे कि अंतर संकेतों वाले, तापमान में परिवर्तन या झुकने के कारण चरण बहाव को कम करें . स्थिर आयाम और चरण विशेषताओं के साथ केबल चुनें .
3. यांत्रिक विशेषताओं का मूल्यांकन करें
A . लचीलापन
उच्च लचीलापन: बार -बार झुकने की आवश्यकता वाले परिदृश्यों के लिए लचीले केबलों का उपयोग करें (e . g ., परीक्षण लीड) .
कम लचीलापन: स्थिरता की आवश्यकता वाले निश्चित प्रतिष्ठानों के लिए, अर्ध-कठोर (ठोस तांबा बाहरी कंडक्टर) या अर्ध-लचीनी केबलों का उपयोग करें .
b . स्थायित्व
झुकने त्रिज्या: सुनिश्चित करें कि केबल प्रदर्शन गिरावट के बिना न्यूनतम झुकने त्रिज्या का सामना कर सकता है .
प्रतिरोध पहनें: कठोर म्यान (e . g ., स्टेनलेस स्टील नायलॉन लटके हुए म्यान) के साथ केबलों का उपयोग करें कठोर औद्योगिक वातावरणों में .
4. पर्यावरणीय प्रतिरोध पर विचार करें
केबल को अपनी परिचालन स्थितियों के तहत ठीक से कार्य करना चाहिए:
तापमान सीमा: औद्योगिक ग्रेड (-40 डिग्री से 125 डिग्री), एयरोस्पेस ग्रेड (-55 डिग्री से 165 डिग्री), या चरम वातावरण . ) .
नमी प्रतिरोध / आईपी रेटिंग: आउटडोर उपयोग के लिए वॉटरप्रूफ केबल / कनेक्टर्स (ई . g ., IP67 / IP68 एन-टाइप कनेक्टर ओ-रिंग्स के साथ) . की आवश्यकता होती है।
रासायनिक प्रतिरोध / यूवी प्रतिरोध: तेल, ईंधन, या सूर्य के प्रकाश के संपर्क में आने वाले परिदृश्यों के लिए (e . g ., एथिलीन-tetrafluoroethylene copolymer म्यान रासायनिक प्रतिरोध के लिए;
कंपन / सदमे प्रतिरोध: सैन्य / एयरोस्पेस अनुप्रयोगों को मजबूत परिरक्षण और तनाव राहत के साथ केबलों की आवश्यकता होती है (e . g ., MIL-DTL -17 मानकों से मिलना) .
5. संगत कनेक्टर्स का चयन करें
कनेक्टर्स को कम सम्मिलन हानि और विश्वसनीय कनेक्शन के साथ केबल और उपकरण इंटरफ़ेस से मेल खाना चाहिए:
सामान्य प्रकार: एसएमए (18 गीगाहर्ट्ज तक), एन-टाइप (18 गीगाहर्ट्ज तक, उच्च शक्ति), टीएनसी (कंपन-प्रतिरोधी), बीएनसी (कम आवृत्ति, त्वरित कनेक्शन), 2 . 92 मिमी (40 गीगाहर्ट्ज तक), 1.85 मिमी (67 गीगाहर्ट्ज तक)।
विशेषताएं: स्थापना की आवश्यकताओं के आधार पर crimp, सोल्डर, या संपीड़न कनेक्टर्स चुनें . कठोर वातावरण में, पीतल के लोगों पर स्टेनलेस स्टील कनेक्टर्स का चयन करें .
लिंग और ध्रुवीयता: सुनिश्चित करें कि पुरुष / महिला छोर उपकरण से मेल खाते हैं (e . g ., SMA पुरुष से n-type महिला) .
6. संतुलन लागत और विश्वसनीयता
उच्च-प्रदर्शन केबल (e . g ., सिल्वर-प्लेटेड कंडक्टर, फोमेड PTFE / कम-घनत्व PTFE) अधिक महंगे हैं, लेकिन कम नुकसान और लंबे समय तक जीवनकाल (महत्वपूर्ण प्रणालियों के लिए उपयुक्त) . . .
किफायती विकल्प (e . g ., सिल्वर-कॉपर-क्लैड स्टील, टिनडेड कॉपर ब्रैड, पीवीसी मदी) कम-आवृत्ति, गैर-क्रिटिकल उपयोगों (ई . g ., उपभोक्ता इलेक्ट्रोनिक्स) . . {{}}} {}}} {}}} {}}} {}}} {}}}} {}}} {
सुरक्षा-आलोचनात्मक अनुप्रयोगों के लिए (e . g ., चिकित्सा उपकरण, विमानन), लागत पर विश्वसनीयता को प्राथमिकता दें .
प्रमुख चरणों का सारांश
एप्लिकेशन परिदृश्य को स्पष्ट करें (फिक्स्ड / मोबाइल, इनडोर / आउटडोर, फ्रीक्वेंसी रेंज) .
मिलान विद्युत विनिर्देशों (प्रतिबाधा, शक्ति, क्षीणन) .
उपयुक्त यांत्रिक गुणों का चयन करें (लचीलापन, आकार, स्थायित्व) .
पर्यावरण प्रतिरोध सुनिश्चित करें (तापमान, आर्द्रता, रसायन) .
संगत कनेक्टर्स . चुनें
संतुलन प्रदर्शन, लागत, और विश्वसनीयता .
इन चरणों का पालन करके, आप एक आरएफ केबल असेंबली का चयन कर सकते हैं जो आपकी विशिष्ट आवश्यकताओं के लिए सिग्नल अखंडता और दीर्घायु का अनुकूलन करता है .
