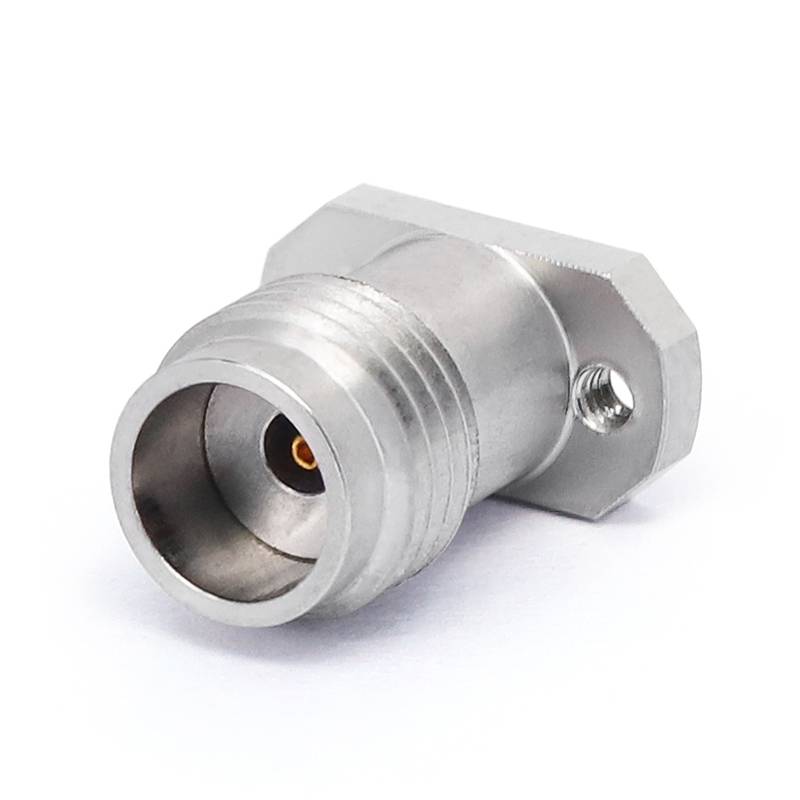

फ़ील्ड बदली कनेक्टर्स
RF फ़ील्ड बदली कोक्सिअल कनेक्टर RF सिस्टम के महत्वपूर्ण घटक हैं . वे विशेष रूप से ऑन-साइट इंस्टॉलेशन और रिप्लेसमेंट . के लिए डिज़ाइन किए गए हैं, जिसमें सोल्डरिंग की कोई आवश्यकता नहीं है; उन्हें शिकंजा के साथ तय किया जा सकता है, जो रखरखाव प्रक्रिया को सरल करता है . भी कठोर परिस्थितियों में, ये कनेक्टर उल्लेखनीय रूप से सिग्नल अखंडता को बनाए रख सकते हैं .
विवरण
उत्पाद परिचय
RF फ़ील्ड बदली कोक्सिअल कनेक्टर RF सिस्टम के महत्वपूर्ण घटक हैं . वे विशेष रूप से ऑन-साइट इंस्टॉलेशन और रिप्लेसमेंट . के लिए डिज़ाइन किए गए हैं, जिसमें सोल्डरिंग की कोई आवश्यकता नहीं है; उन्हें शिकंजा के साथ तय किया जा सकता है, जो रखरखाव की प्रक्रिया को सरल करता है . भी कठोर परिस्थितियों में, ये कनेक्टर उल्लेखनीय रूप से सिग्नल अखंडता को बनाए रख सकते हैं . आरएफ सर्किट में, वे क्षतिग्रस्त घटकों के त्वरित प्रतिस्थापन को सक्षम करते हैं . संचालन, स्थापना की जटिलता को कम करना .
कुल मिलाकर, RF फ़ील्ड बदली करने योग्य समाक्षीय कनेक्टर सिस्टम के लचीलेपन और विश्वसनीयता को बढ़ाते हैं और दीर्घकालिक रखरखाव की लागत को कम करते हैं . कनेक्टर पोर्ट प्रकारों में विभिन्न विकल्प शामिल हैं जैसे कि SMA, 2 . 92 मिमी, 2. 4 मिमी, 1.85 मिमी, 1.0mm, gpo (SMP), और।
उत्पाद निकाय शैली

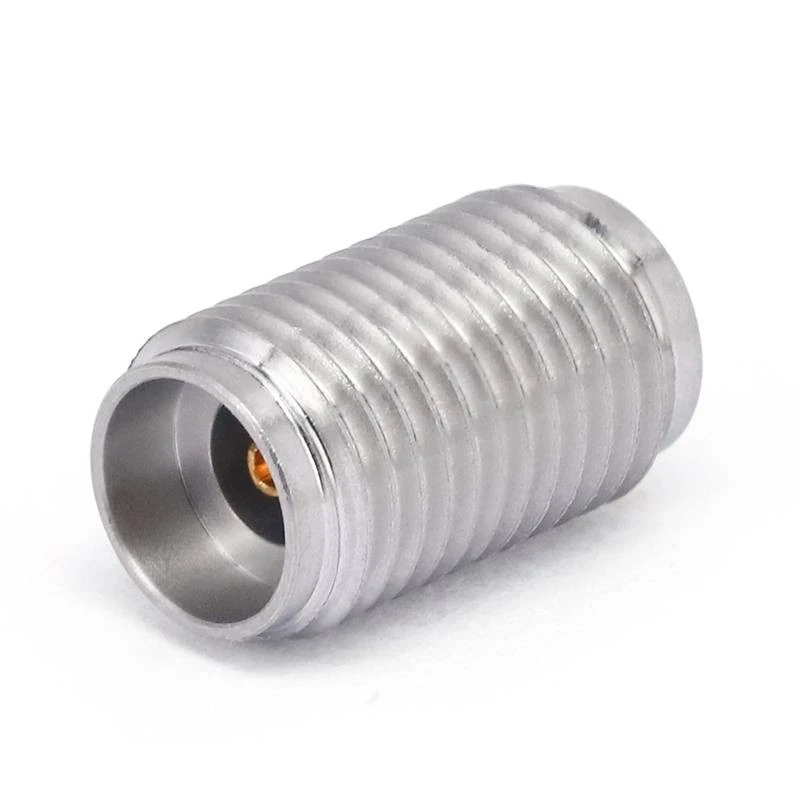

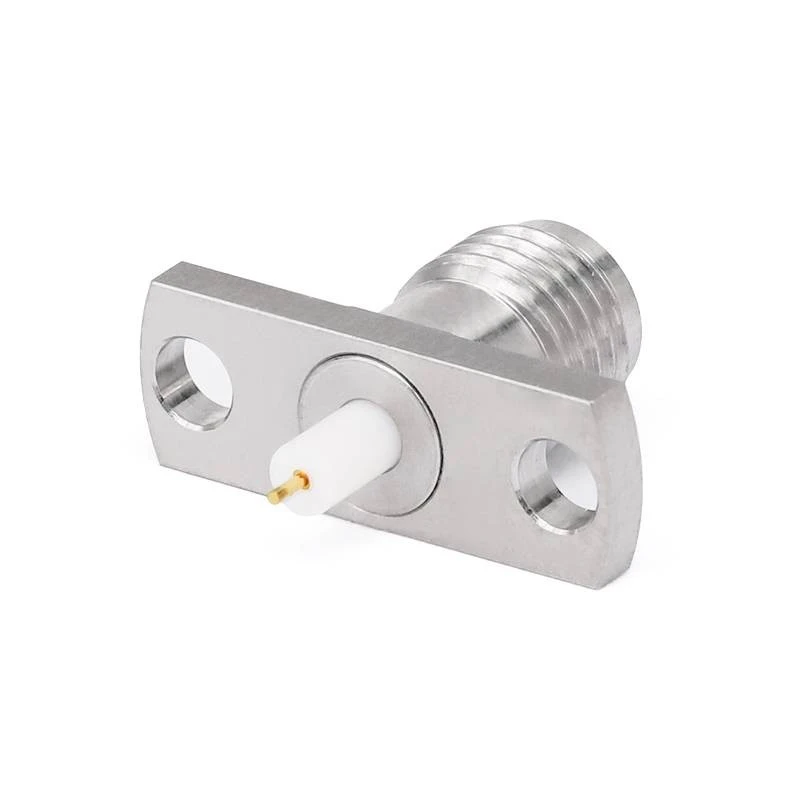

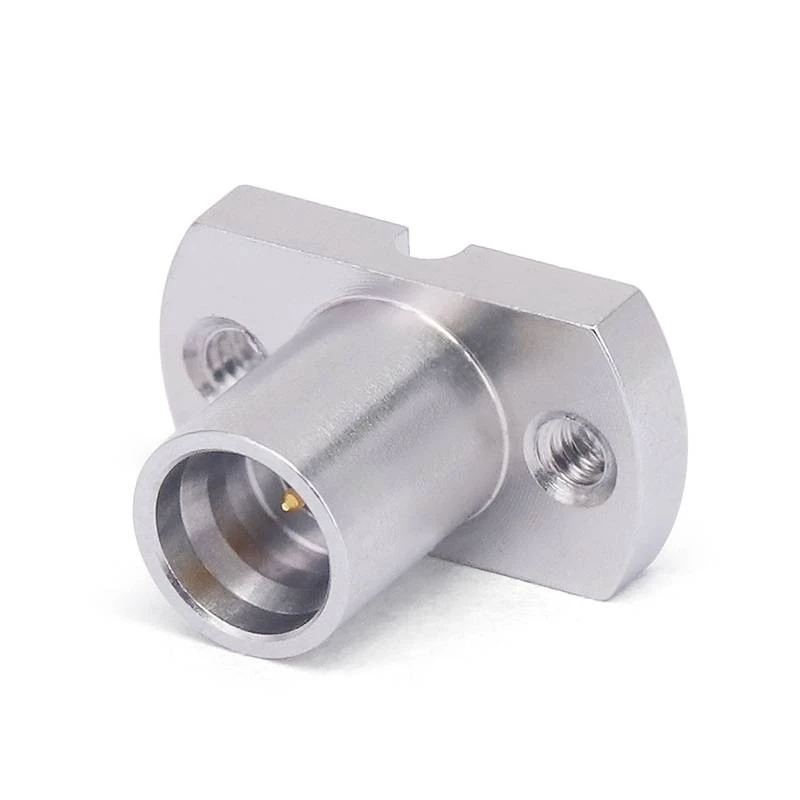

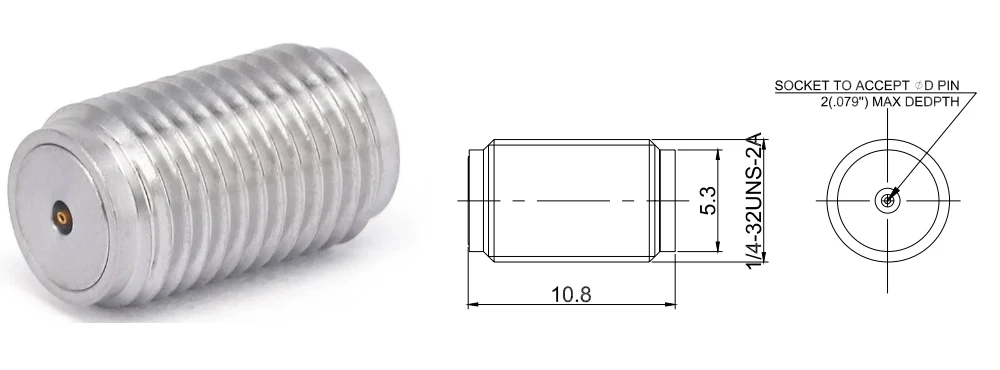

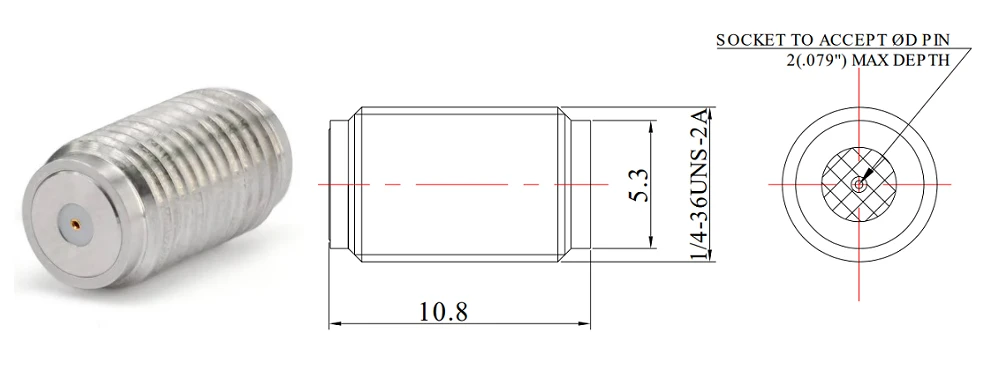

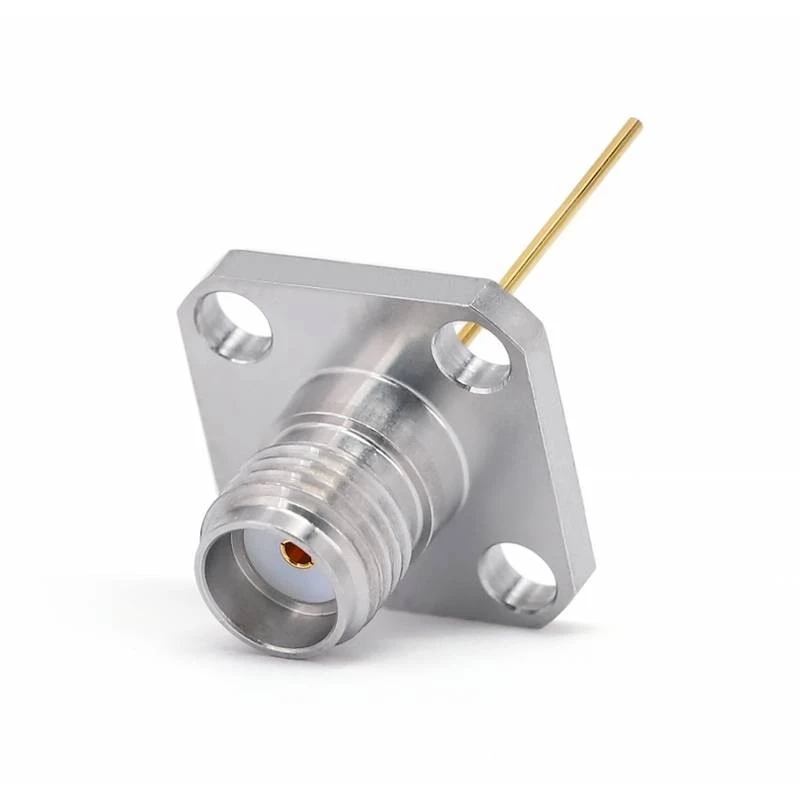

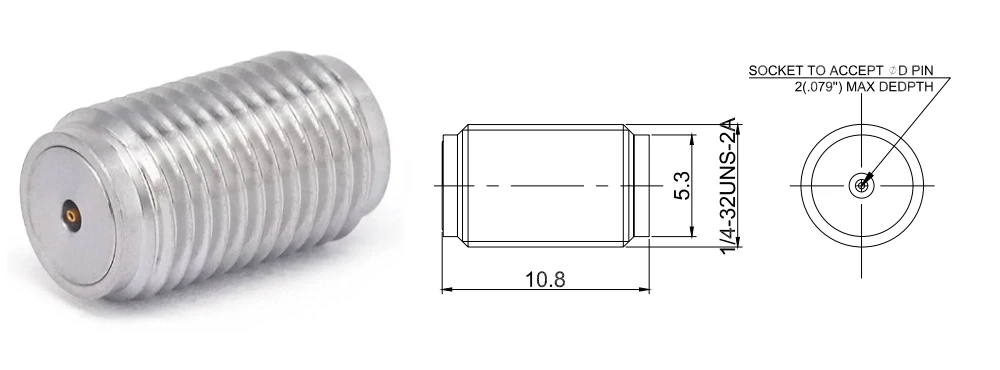

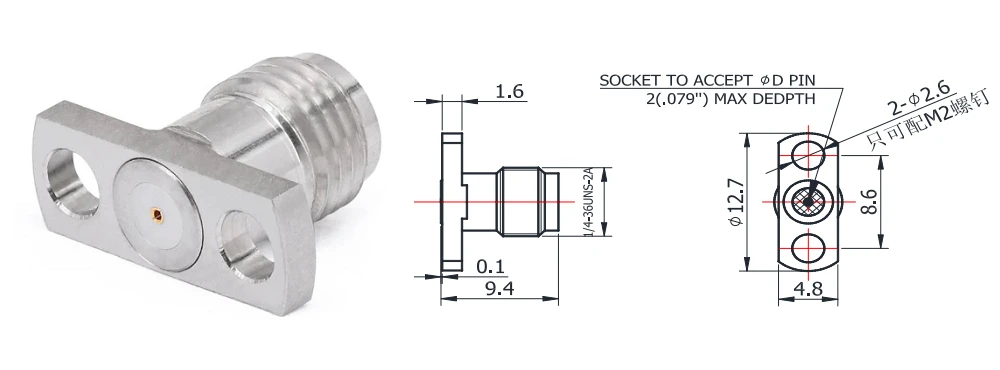

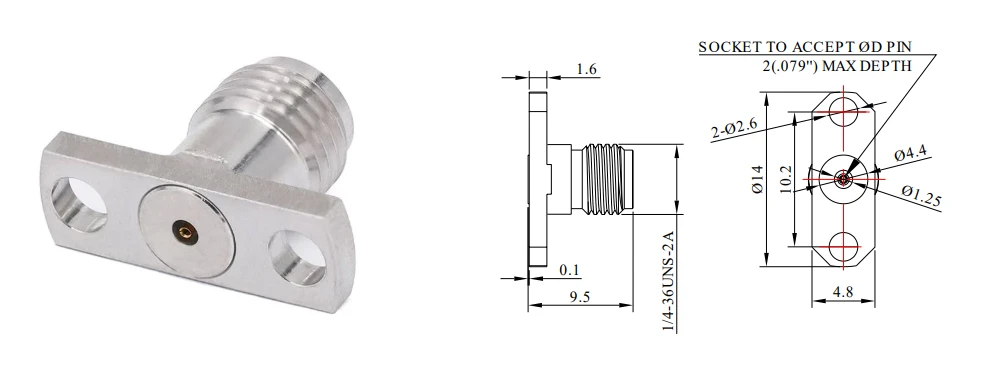

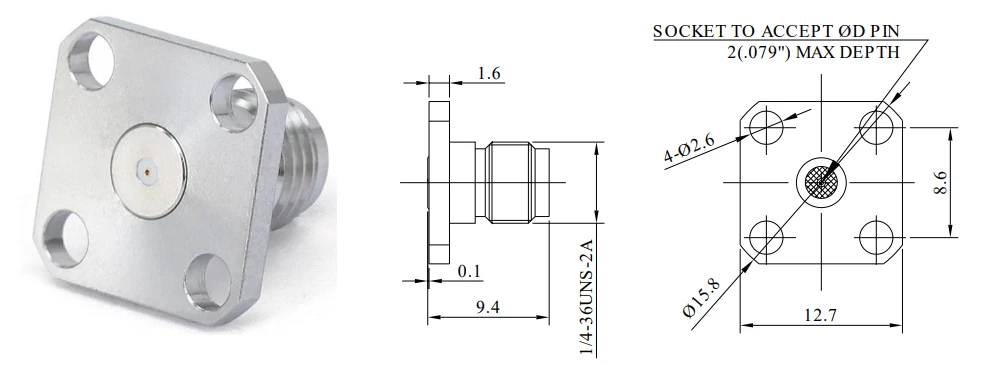

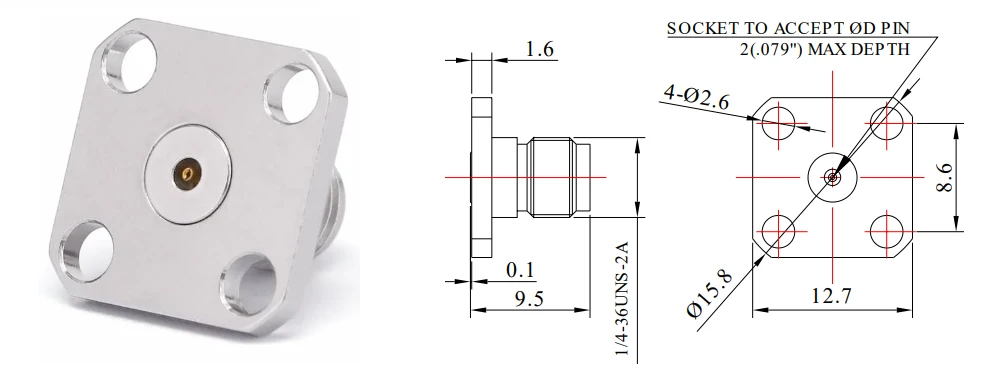

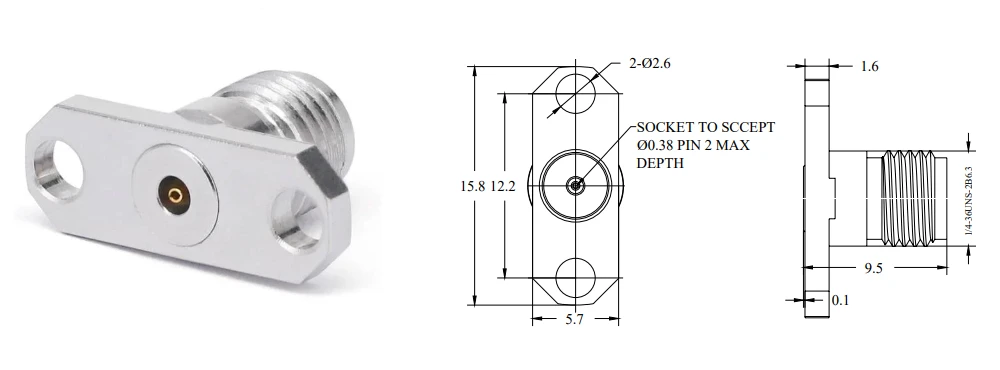

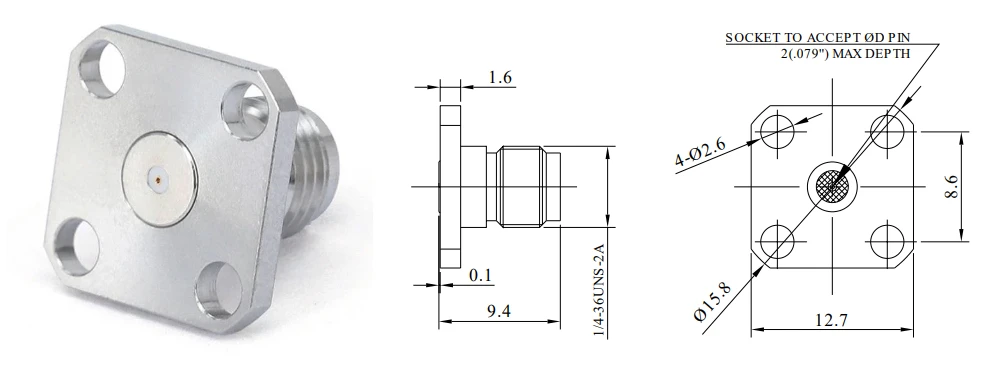

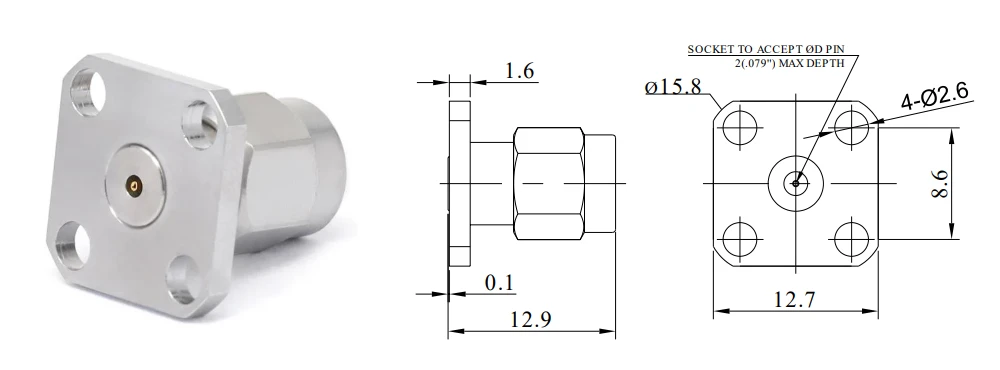

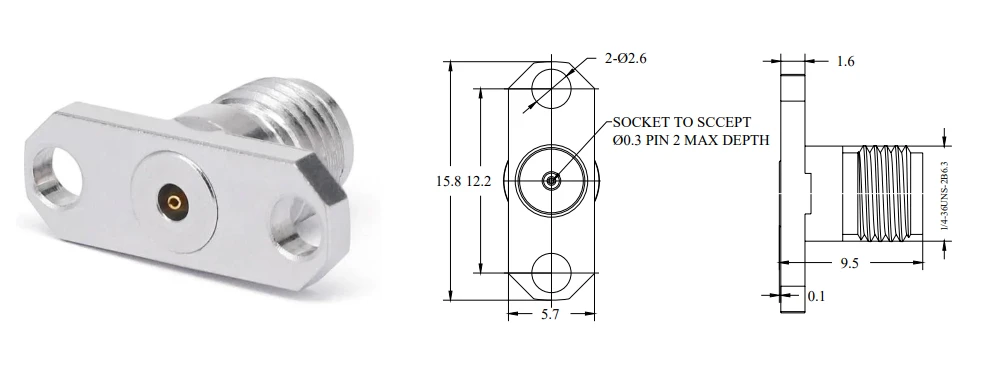

फ़ील्ड की बदली करने योग्य समाक्षीय कनेक्टर्स में चार प्रकार के शरीर के रूप होते हैं, जैसे कि सीधे, 4 होल निकला हुआ किनारा, पूरी तरह से थ्रेडेड एंबेडेड प्रकार, 2hole निकला हुआ किनारा . इस कनेक्टर्स में एक स्टेनलेस स्टील बॉडी है और कम सम्मिलन हानि के साथ एक उत्कृष्ट माइक्रोवेव प्रदर्शन सुनिश्चित करता है और 1.25. {
उत्पाद व्यवहार्यता
आरएफ फ़ील्ड बदली करने योग्य समाक्षीय कनेक्टर्स का उपयोग एंटेना, आरएफ मॉड्यूल, फिल्टर, नेविगेशन डिवाइस, रडार सिस्टम, आदि के आरएफ सर्किट को जोड़ने के लिए किया जाता है।
प्रोक्योरमेंट फ़ीक्यू
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|
कनेक्टर प्रकार |
एसएमए/2.92 मिमी/2.4 मिमी/1.85 मिमी/जीपीओ |
|
कनेक्टर प्रतिबाधा |
50 ओम |
|
संबंधक ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
सीधे/ 2 होल निकला हुआ किनारा/ 4 होल निकला हुआ किनारा |
|
अनुलग्नक पद्धति |
संपर्क |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
क्यूब गोल्ड प्लेटेड |
|
बाहरी संपर्क |
स्टेनलेस स्टील |
|
शरीर |
स्टेनलेस स्टील |
|
ढांकता हुआ |
PEI/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-55 डिग्री से +165 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
उत्पाद का प्रकार

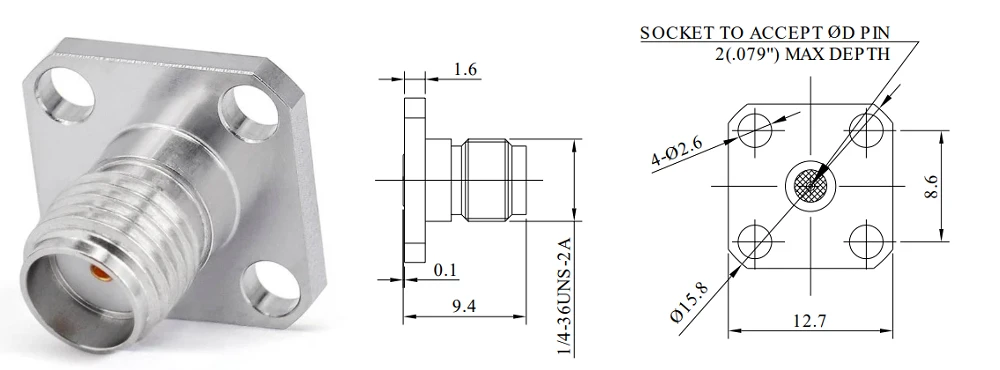

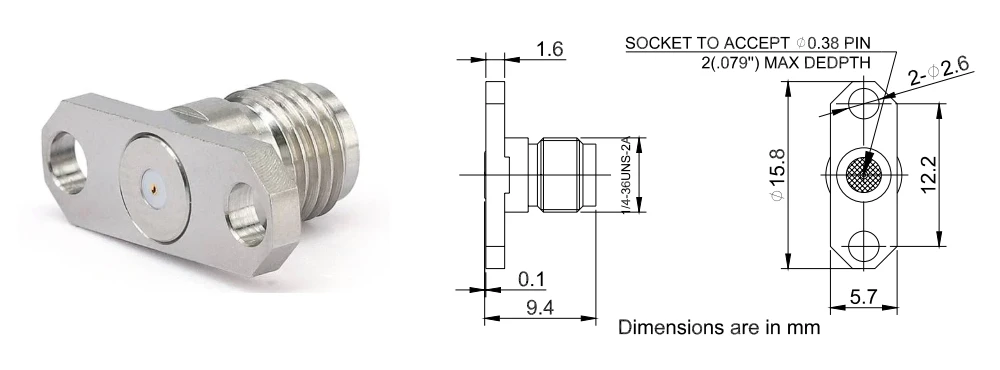

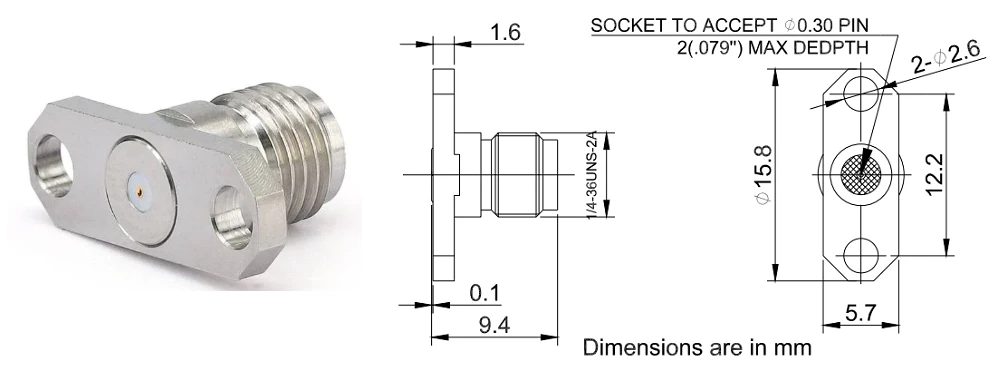

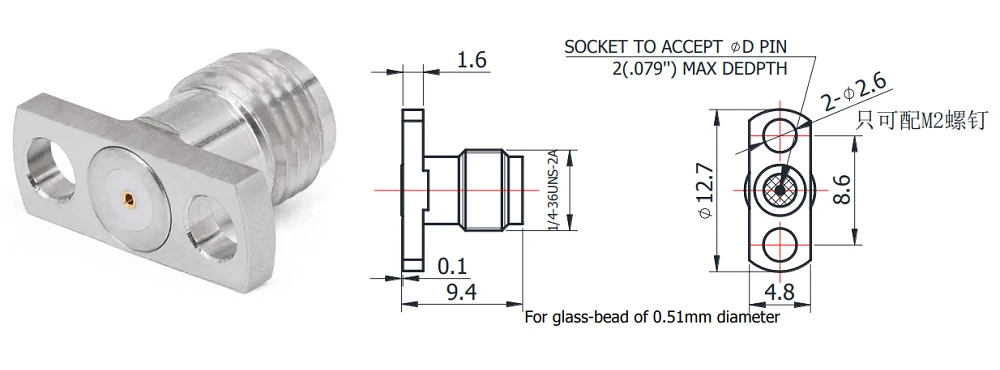

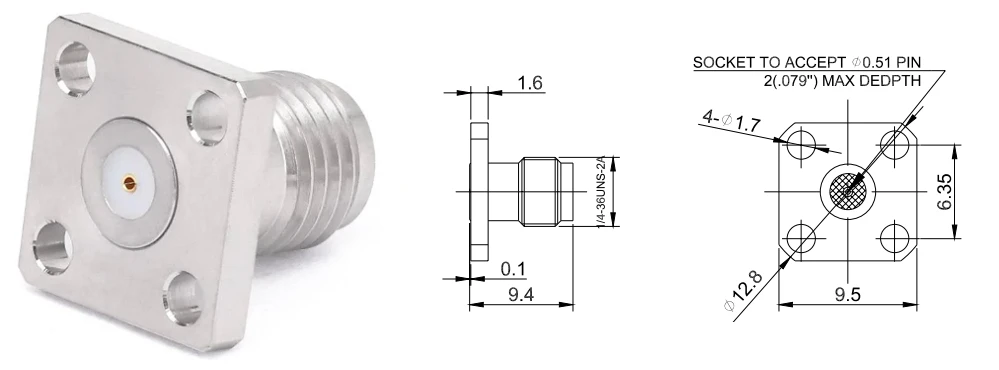

| एसएमए फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0151 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0138 |
Dc - 26.5 ghz |
1.15 |
0.38 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0151 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0138 |
Dc - 26.5 ghz |
1.15 |
0.38 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0130 |
Dc - 26.5 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0230 |
Dc - 26.5 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0251 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0430 |
Dc - 26.5 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0451 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0438 |
Dc - 26.5 ghz |
1.15 |
0.38 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0751 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0730 |
Dc - 26.5 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2- sma-kfd0751 |
Dc - 26.5 ghz |
1.15 |
0.51 मिमी |

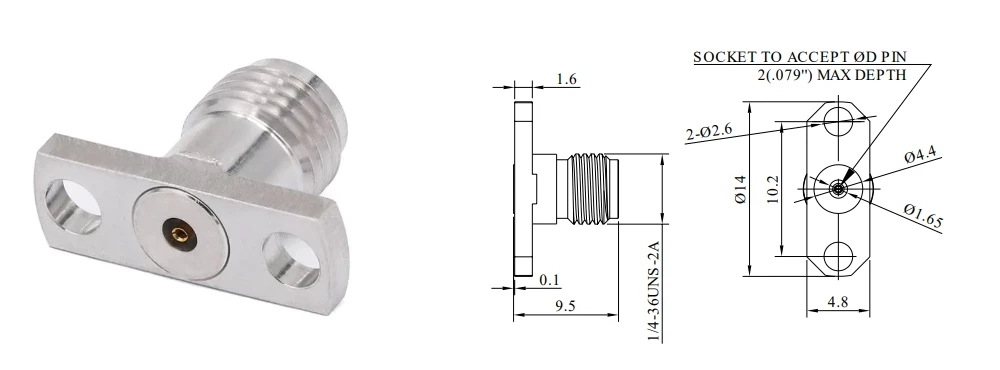

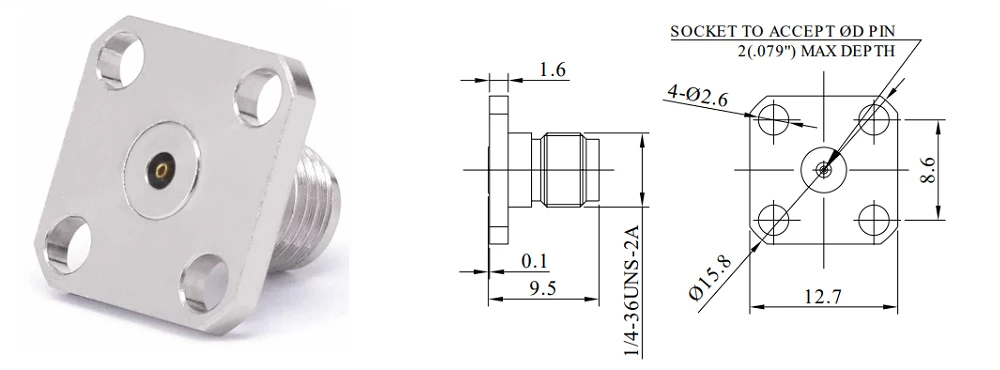

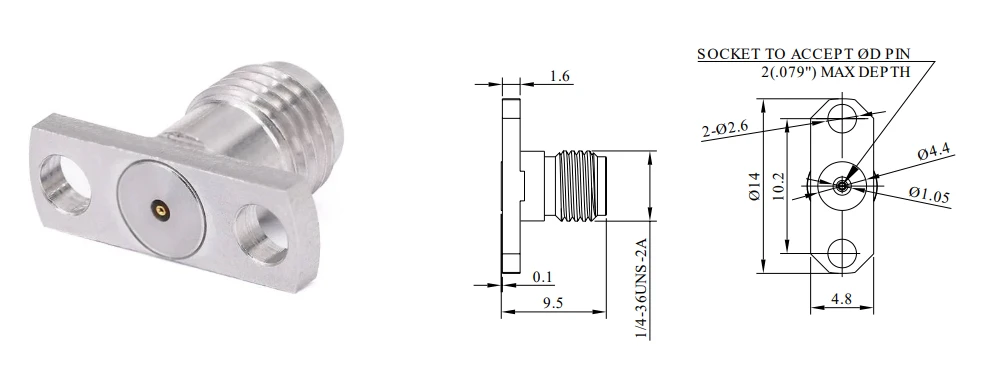

| 2.92 मिमी फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0130 |
Dc - 40 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0151 |
Dc - 40 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- JFD0130 |
Dc - 40 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0451 |
Dc - 40 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0423 |
Dc - 40 ghz |
1.15 |
0.23 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0430 |
Dc - 40 ghz |
1.15 |
0.30 मिमी |
| 2.92 मिमी फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0423 |
Dc - 40 ghz |
1.15 |
0.23 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0523 |
Dc - 40 ghz |
1.15 |
0.23 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0530 |
Dc - 40 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0551 |
Dc - 40 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0538 |
Dc - 40 ghz |
1.15 |
0.38 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- KFD0730 |
Dc - 40 ghz |
1.15 |
0.30 मिमी |
| 2.92 मिमी फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- kyd0251 |
Dc - 40 ghz |
1.15 |
0.51 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.92- kyd0251 |
Dc - 40 ghz |
1.15 |
0.51 मिमी |
| 2.4 मिमी फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.4- KFD0130 |
Dc - 50 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.4- JFD0230 |
Dc - 50 ghz |
1.15 |
0.30 मिमी |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-2.4- JFD0130 |
Dc - 50 ghz |
1.15 |
0.30 मिमी |
| 1.85 मिमी फील्ड बदली कनेक्टर्स |
|
स्कू |
आवृत्ति |
वीएसडब्ल्यूआर |
पिन मैच |
|
Fr 2-1.85- KFD0230 |
Dc - 67 ghz |
1.25 |
0.30 मिमी |
