सामान्य प्रयोजन परीक्षण केबल
सामान्य प्रयोजन परीक्षण केबल व्यापक रूप से इलेक्ट्रॉनिक परीक्षण जैसे क्षेत्रों में केबल उत्पादों का उपयोग किया जाता है, विभिन्न विशेषताओं के साथ विविध उपयोग की आवश्यकताओं को पूरा करने के लिए . कनेक्टर्स के संदर्भ में, यह केबल विभिन्न प्रकार के कनेक्टर्स प्रदान करता है, जिसमें 1 . 85 मिमी, 2 {7. 4 मिमी, 2.92 मिमी, SMA, GPPO शामिल हैं। सभी कनेक्टर्स में 50 ओम और एक मानक ध्रुवीयता का प्रतिबाधा है।
विवरण
सामान्य प्रयोजन परीक्षण केबल
सामान्य प्रयोजन परीक्षण केबल व्यापक रूप से इलेक्ट्रॉनिक परीक्षण जैसे क्षेत्रों में केबल उत्पादों का उपयोग किया जाता है, विभिन्न विशेषताओं के साथ विविध उपयोग की आवश्यकताओं को पूरा करने के लिए . कनेक्टर्स के संदर्भ में, यह केबल विभिन्न प्रकार के कनेक्टर्स प्रदान करता है, जिसमें 1 . 85 मिमी, 2 {7. 4 मिमी, 2 {9} 92m, 2} 92m, 2} 92m, 2} 9 सभी कनेक्टर्स में 50 ओम और एक मानक ध्रुवीयता का प्रतिबाधा है। इसके अलावा, कनेक्टर्स में कई स्थापना विधियां होती हैं, जिनमें सीधे और दाएं - कोण प्रकार शामिल होते हैं, जिन्हें लचीले ढंग से विभिन्न डिवाइस इंटरफेस के लिए अनुकूलित किया जा सकता है।
उत्पाद परिचय
सामग्री के चयन के संदर्भ में, केंद्रीय संपर्क, बाहरी संपर्क, और मुख्य शरीर को सोने के साथ पीतल द्वारा चढ़ाया गया पीतल, या सोने के साथ मढ़वाया गया स्टेनलेस स्टील जैसी सामग्री से बना है, जिसमें अच्छी विद्युत चालकता और संक्षारण प्रतिरोध . के लिए पाई या पीटीएफई सामग्री को सुनिश्चित करना है। क्लैड स्टील, इन्सुलेशन परत ठोस पीटीएफई है, परिरक्षण परत चांदी - मढ़वाया तांबा टेप और तांबे के तार से बना है, और म्यान एफईपी सामग्री . से बना है, यह न केवल प्रभावी रूप से हस्तक्षेप करने वाले संकेतों को ढालता है, बल्कि कुछ यांत्रिक शक्ति और पर्यावरणीय प्रतिरोध . भी है।
उत्पाद व्यवहार्यता
संचार बेस स्टेशनों, मोबाइल फोन, उपग्रह संचार उपकरण, आदि के अनुसंधान, विकास, उत्पादन और परीक्षण के दौरान, ., सामान्य - उद्देश्य परीक्षण केबलों को स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए संचार उपकरणों से विभिन्न परीक्षण उपकरणों को जोड़ने की आवश्यकता होती है, ताकि उपकरण के विभिन्न प्रदर्शन संकेतकों को सटीक रूप से परीक्षण किया जा सके, जैसे कि सिग्नल ताकत, आवृत्ति, {2, सिग्नल जेनरेटर, स्पेक्ट्रम एनालाइज़र, और अन्य उपकरणों को कनेक्ट करने के लिए केबल का उपयोग किया जाता है, जो कि बेस स्टेशनों के रेडियो - आवृत्ति प्रदर्शन का ठीक -ठीक परीक्षण करने के लिए है, यह सुनिश्चित करते हुए कि बेस स्टेशन स्थिर और कुशल संचार सेवाएं प्रदान कर सकते हैं .}
महत्वपूर्ण नोट्स
1. कस्टम लंबाई केबल असेंबली के लिए, कृपया चेकआउट पृष्ठ पर अपनी लंबाई की जानकारी छोड़ना न भूलें;
2. सभी केबल असेंबली को चरण-मिलान जोड़े या समूहों के साथ प्रदान किया जा सकता है; यदि आपको चरण मिलान करने के लिए केबलों की आवश्यकता है, तो कृपया हमें ईमेल भेजें: sales@flexirf.com
उत्पाद विनिर्देश डेटा
|
विन्यास |
|
|
कनेक्टर 1 प्रकार |

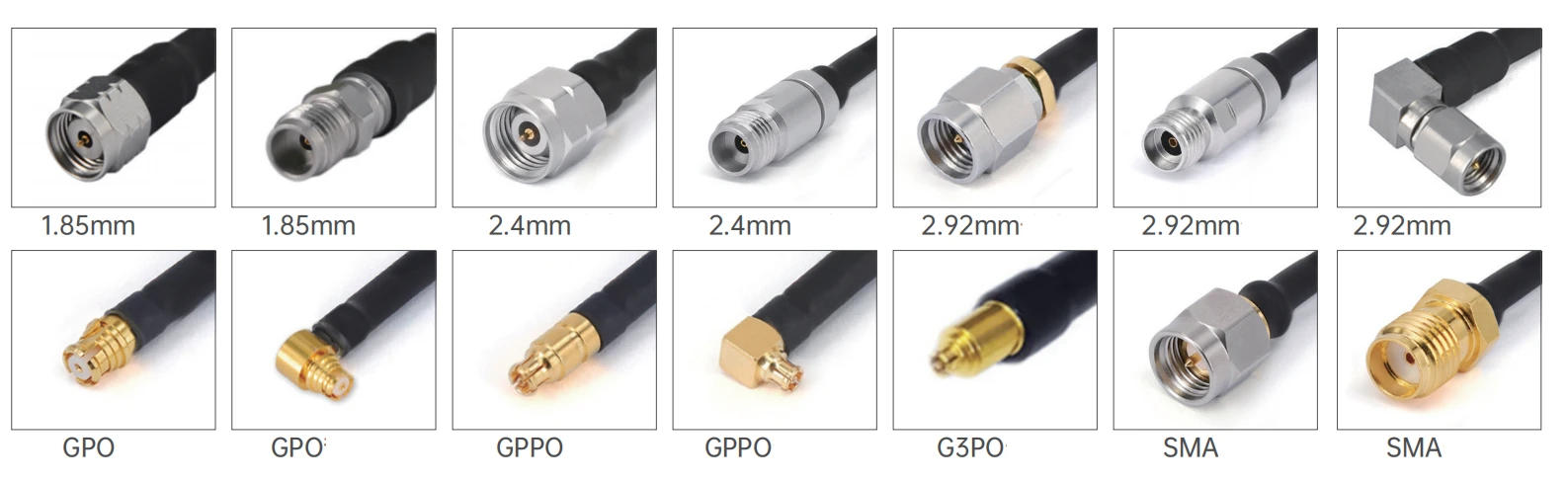

1.85 मिमी/2.4 मिमी/2.92 मिमी/एसएमए/जी 3 पीओ/जीपीपीओ/एन |
|
कनेक्टर 1 प्रतिबाधा |
50 ओम |
|
कनेक्टर 1 ध्रुवीयता |
मानक |
|
कनेक्टर 2 प्रकार |
1.85 मिमी/2.4 मिमी/2.92 मिमी/एसएमए/जी 3 पीओ/जीपीपीओ/एन |
|
कनेक्टर 2 प्रतिबाधा |
50 ओम |
|
कनेक्टर 2 ध्रुवीयता |
मानक |
|
कनेक्टर माउंट विधि |
कोई नहीं |
|
संबंधक निकाय शैली |
सीधा और दाएं कोण |
|
सामग्री सूचना |
|
|
केंद्र संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड |
|
बाहरी संपर्क |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड प्लेटेड, स्टेनलेस स्टील पास किया गया |
|
शरीर |
पीतल के सोने की मढ़वाया, बेरिलियम कॉपर गोल्ड, स्टेनलेस स्टील पास किया गया |
|
ढांकता हुआ |
PEI/PTFE |
|
पर्यावरणीय आंकड़े |
|
|
तापमान की रेंज |
-40 डिग्री से +165 डिग्री |
|
2011/65/ईयू (आरओएचएस) |
अनुरूप |
|
केबल विनिर्देश |
|
|
केंद्र कंडक्टर |
चांदी चढ़ाया हुआ कॉपरवेल्ड |
|
ढांकता हुआ |
ठोस पीटीएफई |
|
दो परिरक्षण |
सिल्वर-प्लेटेड कॉपर बैंड और वायर |
|
जैकेट |
आंका |
|
कैपेसिटेंस (पीएफ/एम) |
95.1 |
|
प्रसार का वेग (%) |
70 |
|
परिरक्षण प्रभावशीलता |
<-100dB @ 1GHz |
|
सत्ता चलाना |
समुद्र तल पर 10watt @ 18GHz, VSWR1.0 |
उत्पाद का प्रकार
| GAF71/RG405SS 405 श्रृंखला लचीली केबल असेंबली | ||||
 |
संरचना सामग्री व्यास |
|||
|
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.51±0.05 |
|
|
2 |
विसंवाहक |
ठोस पीटीएफई |
1.63±0.05 |
|
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
1.80±0.05 |
|
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
2.18±0.05 |
|
|
5 |
जैकेट |
आंका |
2.54±0.1 |
|
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||||
|
आवृत्ति (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
क्षीणन (डीबी/एम) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
(डीबी/फीट) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
सामान्य मॉडल और तकनीकी संकेतक
|
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
 |

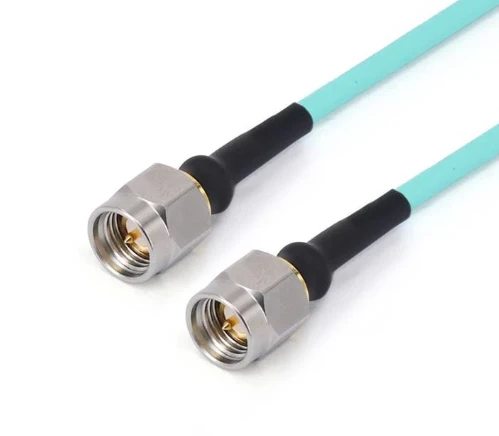

Frf 71- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.30 |
 |

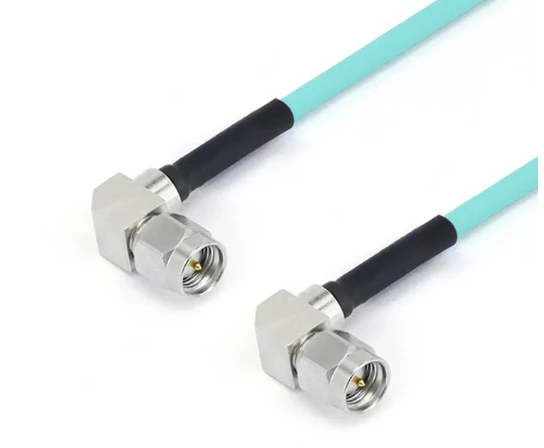

Frf 71- smwmsmwm-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.30 |
 |

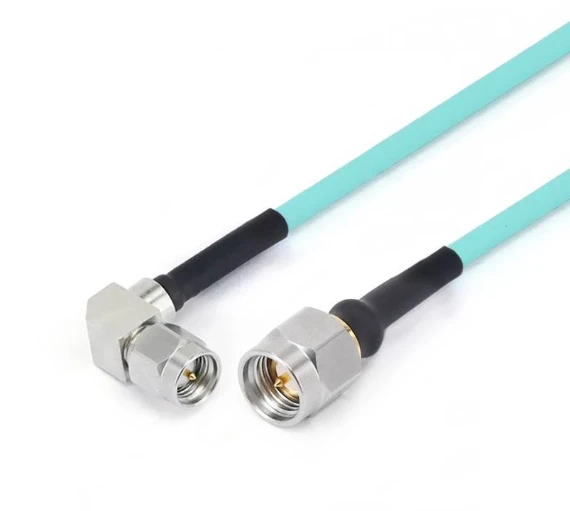

Frf 71- smmsmwm-xxx -18 g |
एसएमए पुरुष |
सही कोण के साथ एसएमए पुरुष |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
एसएमए पुरुष |
GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
एसएमए पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
एसएमए महिला |
GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPO (SMP) महिला |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
14 डीबी |
 |
Frf 71- smmgppwf-xxx |
एसएमए पुरुष |
सही कोण के साथ GPPO महिला |
Dc -26.5 ghz |
14 डीबी |
 |
Frf 71- smwmgppf-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -18 ghz |
15DB |
 |
Frf 71- smwmgppwf-xxx -18 g |
सही कोण के साथ एसएमए पुरुष |
सही कोण के साथ GPPO महिला |
Dc -18 ghz |
15DB |
 |
Frf 71- smfgppf-xxx |
एसएमए महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
14 डीबी |
 |
Frf 71- smffgppf-xxx |
4 होल निकला हुआ किनारा के साथ SMA महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -26.5 ghz |
14 डीबी |
 |
Frf 71-292 M292M-XXX |
2.92 मिमी पुरुष |
2.92 मिमी पुरुष |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2.92 मिमी पुरुष |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 mgpwf-xxx |
2.92 मिमी पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-292 fgpf-xxx |
2.92 मिमी महिला |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 ffgpf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
GPO (SMP) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 mgppf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 fgppf-xxx |
2.92 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 ffgppf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 mgppwf-xxx |
2.92 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -40 ghz |
12DB |
 |
Frf 71-292 mg3pf-xxx |
2.92 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 fg3pf-xxx |
2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-292 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 2.92 मिमी महिला |
G3PO (SMPS) महिला |
Dc -40 ghz |
14 डीबी |
 |
Frf 71-24 m24m-xxx |
2.4 मिमी पुरुष |
2.4 मिमी पुरुष |
Dc -50 ghz |
14 डीबी |
 |
Frf 71-24 fgpf-xxx |
2.4 मिमी महिला |
GPO (SMP) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-24 ffgpf -100} |
4 होल निकला हुआ किनारा के साथ 2.4 मिमी महिला |
GPO (SMP) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-24 mgpwf-xxx |
2.4 मिमी पुरुष |
सही कोण वाली GPO (SMP) महिला |
Dc -40 ghz |
10 डीबी |
 |
Frf 71-24 mgppf-xxx |
2.4 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-24 mgppwf-xxx |
2.4 मिमी पुरुष |
GPPO (मिनी-एसएमपी) महिला समकोण के साथ |
Dc -40 ghz |
10 डीबी |
 |
Frf 71-24 fgppf-xxx |
2.4 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-24 ffgppf-xxx |
4 होल निकला हुआ किनारा के साथ 2.4 मिमी महिला |
GPPO (मिनी-एसएमपी) महिला |
Dc -40 ghz |
12DB |
 |
Frf 71-185 mg3pf-xxx |
1.85 मिमी पुरुष |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
 |
Frf 71-185 fg3pf-xxx |
1.85 मिमी महिला |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
 |
Frf 71-185 ffg3pf-xxx |
4 होल निकला हुआ किनारा के साथ 1.85 मिमी |
G3PO (SMPS) महिला |
Dc - 67 ghz |
10 डीबी |
|

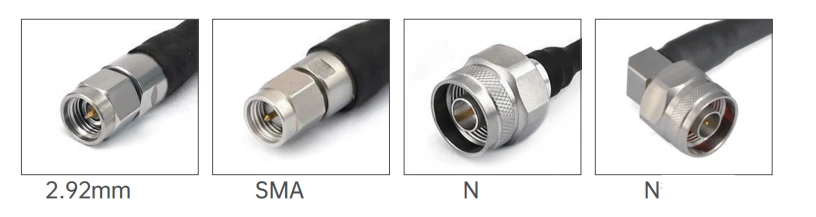

GAF72/RG402SS 402 श्रृंखला लचीली केबल असेंबली |
||||||
|
संरचना सामग्री व्यास |
||||||
 |
1 |
आंतरिक कंडक्टर |
चांदी-चढ़ाया हुआ तांबा क्लैड स्टील |
0.92±0.05 |
||
|
2 |
विसंवाहक |
ठोस पीटीएफई |
2.97±0.05 |
|||
|
3 |
आंतरिक परिरक्षण |
चांदी चढ़ाया तांबा बैंड |
3.25±0.05 |
|||
|
4 |
बाहरी परिरक्षण |
चांदी चढ़ाया तांबा तार ब्रेडिंग |
3.58±0.1 |
|||
|
5 |
जैकेट |
आंका |
4.12±0.13 |
|||
| क्षीणन, शक्ति (20 डिग्री समुद्री स्तर पर परीक्षण की स्थिति) | |||||||
|
आवृत्ति (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
क्षीणन (डीबी/एम) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
क्षीणन (डीबी/फीट) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
सामान्य मॉडल और तकनीकी संकेतक
|
|||||
|
चित्र |
स्कू |
कनेक्टर 1 |
कनेक्टर 2 |
आवृत्ति |
वापसी हानि/VSWR |
|
|
Frf 72- smmsmmm-xxx |
एसएमए पुरुष |
एसएमए पुरुष |
Dc -26.5 ghz |
1.30 |
|
|

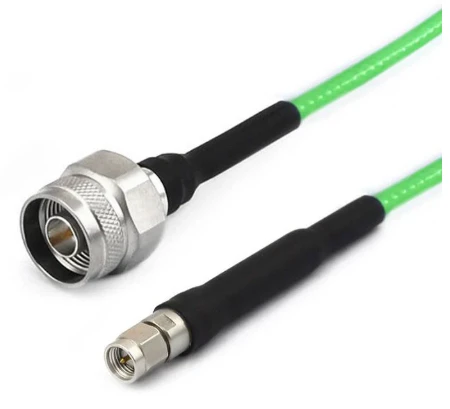

Frf 72- nmsmm-xxx |
N पुरुष |
एसएमए पुरुष |
Dc -18 ghz |
1.25 |
|
|

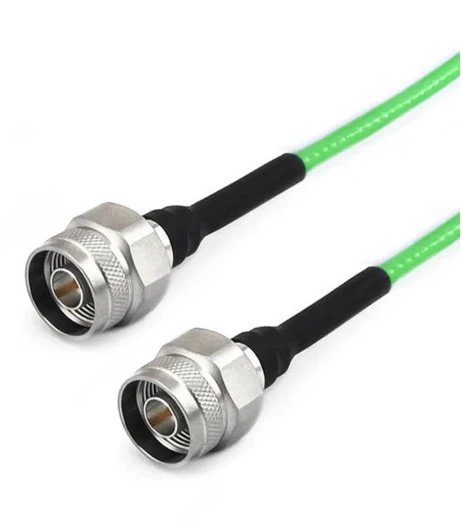

Frf 72- nmnm-xxx |
N पुरुष |
N पुरुष |
Dc -18 ghz |
1.25 |
